Immersion Gold Impedance Quick Turn Prototipe Papan PCB FR4 S1150G
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDetail produk
| Nama PCB | Papan Sirkuit Cetak 4 Lapisan Putar Cepat | Marterial | FR4 S1150G |
|---|---|---|---|
| Ketebalan papan | 1.6mm | Ketebalan tembaga | 1/1/1/1OZ |
| Lubang pengeboran mekanis terkecil | 0.2MM | Min. min. line distance/space jarak/spasi garis | 4/4jt |
| Permukaan selesai | Emas Perendaman | Topeng solder | HIJAU |
| Persyaratan Khusus | kontrol impedansi | Produk komunikasi aplikasi | perangkat kontrol industri |
| Cahaya Tinggi | S1150G Quick Turn PCB Boards,ODM Quick Turn PCB Boards,S1150G quick turn PCB prototypes |
||
Deskripsi Produk

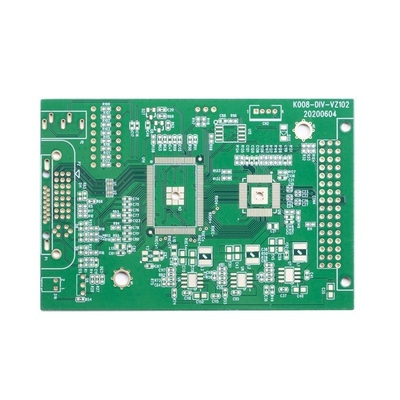

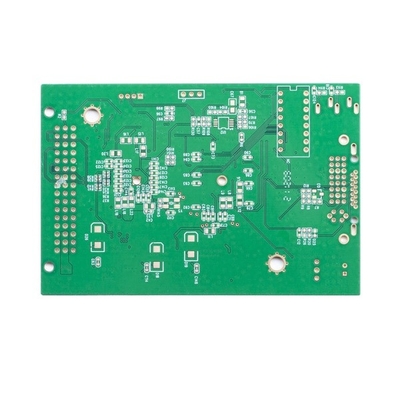

Immersion Gold Impedance Quick Turn Prototipe Papan PCB FR4 S1150G
Putar Cepat Papan PCB Immersion Gold Impedance Control Unit Papan Sirkuit Putar Cepat Permintaan Sampel Prototipe Cepat
Papan Sirkuit Cetak 4 Lapisan Putar Cepat
Kemampuan ketebalan PCB adalah 0.2~4.0mm (perlu ditinjau bila <0.2 mm, atau >4 mm) (dan tidak dapat melakukan permukaan HASL dengan ketebalan papan </=0.6mm)
Ketebalan tembaga dari kemampuan tembaga dasar bagian dalam dan luar: Min 0.3/0.5oz,Max 3oz, advance 4-6oz
Toleransi busur dan putaran: 0,075%
min.ukuran lubang: 0.15mm (perlu meninjau papan jika lebih kecil dari 0.15mm)
Kemampuan lubang bor HDI Min: 0,08-0,10MM
Kemampuan track/celah PCB: 3mil (0,075mm)
Metode garis besar PCB: Perutean / V-CUT / Punching
Kemampuan ketebalan topeng solder: standar 15-20um;Lanjutan: 35um
Kemampuan lebar jembatan topeng solder min: hijau 4mil, warna lain 4.8mil
Kemampuan lubang pengisian topeng solder: 0.1-0.5mm
Warna topeng solder meliputi hijau, hijau matt, biru, biru matt, hitam, hitam matt, kuning, merah, putih, dll
Silkscreen PCB termasuk putih, Hitam dan sebagai permintaan Anda
Kemampuan ketebalan topeng yang dapat dikupas: 500-1000um
Film oksidasi kemampuan OSP: 0.2-0.5um
| Jumlah lapisan: | 4 lapisan | Laminasi papan sirkuit: | FR4 |
| Ketebalan Tembaga yang berbeda: | 1/1/1/1OZ | Papan PCB tebal: | 1.6 MM |
| Lubang pengeboran mekanis terkecil: | 0,20 mm | min.jarak/spasi garis: | 4/4jt |
| Warna topeng solder: | KSM warna hijau | Warna legenda: | warna putih |
| Permukaan PCB selesai: | Emas Perendaman | Profil papan: | Penggilingan |
| Aplikasi Papan PCB: | kontrol industri | ||
| Meminta persyaratan khusus: | kontrol impedansi | ||
FAQ:
Q1: Apakah Anda pabrik atau perusahaan perdagangan?
A: Ya, kami adalah pabriknya, kami memiliki pembuatan PCB prototipe cepat yang independen & jalur produksi PCB volume besar.
Q2: Apa jenis format file PCB yang dapat Anda terima untuk produksi?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
Q3: Apakah file PCB saya aman saat saya mengirimkannya kepada Anda untuk pembuatan?
A: Kami menghormati hak cipta pelanggan dan tidak akan pernah membuat PCB untuk orang lain dengan file Anda kecuali kami menerima izin tertulis dari pihak Anda, atau kami tidak akan membagikan file ini dengan pihak ke-3 lainnya.Dan kita bisa menandatangani NDA dengan klien jika perlu.
Q4: Jika kita tidak memiliki file PCB/file Gerber, hanya memiliki sampel PCB, dapatkah Anda memproduksinya untuk saya?
A: Ya, kami dapat membantu Anda mengkloning PCB.Kirimkan saja sampel PCB kepada kami, kami dapat mengkloning desain PCB dan mengerjakannya.
Q5: Apa lead time standar Anda untuk PCB?
A: Sampel/prototipe (kurang dari 3 meter persegi):
1-2 Lapisan: 3 hingga 5 hari kerja (24 jam tercepat untuk layanan giliran cepat)
4-8 Lapisan: 7~12 hari kerja (48 jam tercepat untuk layanan giliran cepat)
Produksi massal (kurang dari 200 meter persegi):
1-2 Lapisan: 7 hingga 12 hari kerja
4-8 Lapisan: 10 hingga 15 hari kerja
Q6: Pembayaran apa yang Anda terima?
A: Wire Transfer (T/T) atau Letter of Credit (L/C) atau Paypal (hanya untuk nilai kecil kurang dari 500 USD)
