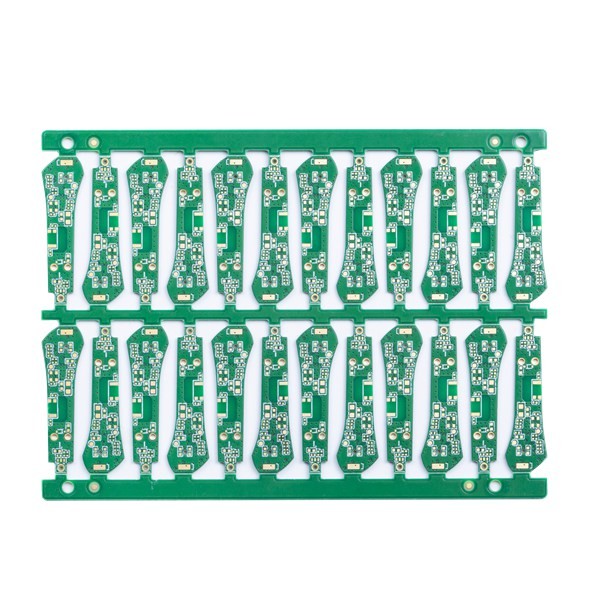

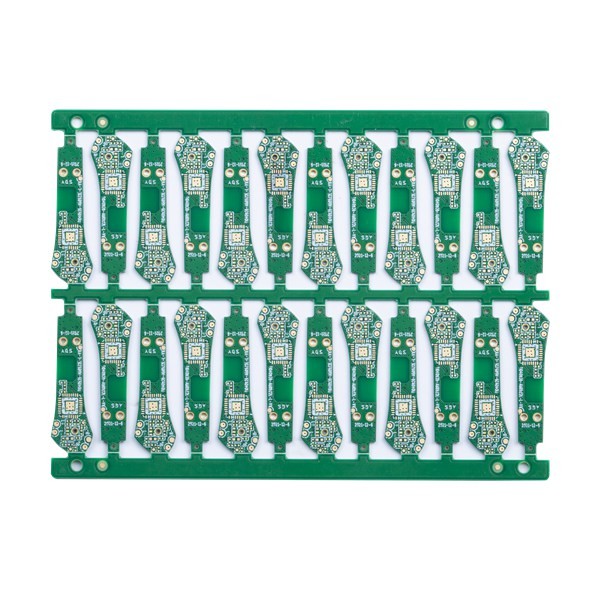

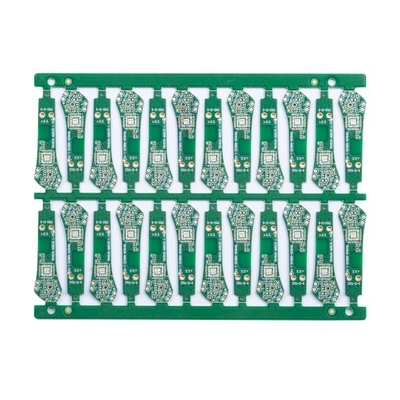

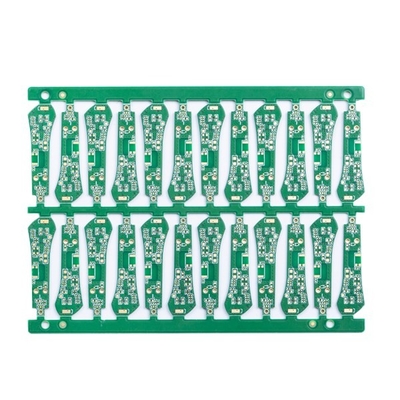

2mm Tebal FR4 TG150 Green Pcb Board 6 Lapisan Immersion Gold

Tempat asal Cina
Nama merek Huashengxin
Sertifikasi UL , ISO9001
Nomor model 135581
Kuantitas min Order 1 buah
Kemasan rincian Kekosongan
Waktu pengiriman 24 jam tercepat untuk prototipe 2L dan 4L, 3 hari untuk produksi papan HDI
Syarat-syarat pembayaran T/T

Hubungi saya untuk sampel gratis dan kupon.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.

x
Detail produk
Nama PCB Papan Sirkuit Cetak Putar Cepat 6L 2MM Marterial FR4 TG150
Ketebalan papan 2.0MM Ketebalan tembaga 1/1/1/1/1/1OZ
Lubang pengeboran mekanis terkecil 0.2MM Min. min. line distance/space jarak/spasi garis 4/5jt
Permukaan selesai Emas Perendaman Topeng solder Masker solder hijau di kedua sisi
Persyaratan Khusus kontrol impedansi/TG Tengah Produk komunikasi aplikasi produk komunikasi
Cahaya Tinggi

FR4 TG150 Green Pcb Board

,

2mm FR4 Green Pcb Board

,

2mm FR4 papan sirkuit hijau

Tinggalkan pesan
Deskripsi Produk

2mm TebalFR4 TG150 Green Pcb Board 6 Lapisan Immersion Gold



Putar Cepat Papan PCB 2mm Papan Ketebalan Impedansi Kontrol Komunikasi Porducts FR4 TG150 Bahan PCB Hijau



Papan Sirkuit Cetak Putar Cepat 6L 2MM



Didirikan pada tahun 2010, Sirkuit Huashengxin Shenzhen adalah produsen profesional untuk papan sirkuit tercetak.Produk Huashengxin mencakup 1~32L FR-4 PCB, IMS PCB, Papan HDI, papan PTFE frekuensi tinggi dan papan kaku-flex dll. Kami menyediakan layanan produksi belokan cepat yang fleksibel (12 jam hingga 72 jam), serta volume kecil hingga volume besar pembuatan PCB.Dan produk kami banyak diterapkan mulai dari industri komunikasi, perangkat catu daya, jaringan komputer hingga industri dirgantara.



Papan PCB HijauLapisan maksimum adalah 32 lapisan (≥20 lapisan perlu ditinjau)

Ukuran panel akhir maksimal adalah 740*500 MM, tetapi jika sisi panel >600 MM, perlu meninjau papan

Ukuran panel minimal selesai adalah 5 * 5mm
Bahan PCB termasuk PI + FR4, FR4, Rogers, dll
Kemampuan ketebalan PCB adalah 0.2~4.0mm (perlu ditinjau bila <0.2 mm, atau >4 mm) (dan tidak dapat melakukan permukaan HASL dengan ketebalan papan </=0.6mm)

Ketebalan tembaga dari kemampuan tembaga dasar bagian dalam dan luar: Min 0.3/0.5oz,Max 3oz, advance 4-6oz

Toleransi busur dan putaran: 0,075%

min.ukuran lubang: 0.15mm (perlu meninjau papan jika lebih kecil dari 0.15mm)

Kemampuan lubang bor HDI Min: 0,08-0,10MM
Kemampuan track/celah PCB: 3mil (0,075mm)
Metode garis besar PCB: Perutean / V-CUT / Punching

Kemampuan ketebalan topeng solder: standar 15-20um;Lanjutan: 35um

Kemampuan lebar jembatan topeng solder min: hijau 4mil, warna lain 4.8mil

Kemampuan lubang pengisian topeng solder: 0.1-0.5mm

Warna topeng solder meliputi hijau, hijau matt, biru, biru matt, hitam, hitam matt, kuning, merah, putih, dll
Silkscreen PCB termasuk putih, Hitam dan sebagai permintaan Anda

Kemampuan ketebalan topeng yang dapat dikupas: 500-1000um
Film oksidasi kemampuan OSP: 0.2-0.5um



Jumlah lapisan papan sirkuit: 6L Laminasi papan sirkuit: FR4 TG150
Lapisan Tembaga tebal: 1/1/1/1/1/1OZ Ketebalan papan: 2.0MM
Ukuran lubang terkecil: 0.20mm Track/celah PCB terkecil: 4/5jt
Warna topeng solder: Hijau Warna layar sutra: putih
Permukaan PCB selesai: Emas Perendaman Profil papan: Perutean/V-CUT
Aplikasi Papan PCB: komunikasi
Meminta persyaratan khusus: kontrol impedansi/TG Tengah



2mm Tebal FR4 TG150 Green Pcb Board 6 Lapisan Immersion Gold 0



FAQ:


Q1: Bisakah Anda menyediakan layanan Perakitan PCB dan sumber komponen?
A: Ya, kami juga dapat menyediakan sumber komponen dan layanan Perakitan PCB serta pembuatan kotak jika diminta.



Q2: Dengan negara mana Anda bekerja?
A: AMERIKA SERIKAT, Kanada, Italia, Jerman, Inggris, Spanyol, Prancis, Rusia, Iran, Turki, Republik Ceko, Austria, Australia, Brasil, Jepang, India dll.



Q3: Apakah file PCB saya aman saat saya mengirimkannya kepada Anda untuk pembuatan?
A: Kami menghormati hak cipta pelanggan dan tidak akan pernah membuat PCB untuk orang lain dengan file Anda kecuali kami menerima izin tertulis dari pihak Anda, atau kami tidak akan membagikan file ini dengan pihak ke-3 lainnya.Dan kita bisa menandatangani NDA dengan klien jika perlu.



Q4: Jika kita tidak memiliki file PCB/file Gerber, hanya memiliki sampel PCB, dapatkah Anda memproduksinya untuk saya?
A: Ya, kami dapat membantu Anda mengkloning PCB.Kirimkan saja sampel PCB kepada kami, kami dapat mengkloning desain PCB dan mengerjakannya.



Q5: Apa lead time standar Anda untuk PCB?
A: Sampel/prototipe (kurang dari 3 meter persegi):
1-2 Lapisan: 3 hingga 5 hari kerja (24 jam tercepat untuk layanan giliran cepat)
4-8 Lapisan: 7~12 hari kerja (48 jam tercepat untuk layanan giliran cepat)
Produksi massal (kurang dari 200 meter persegi):
1-2 Lapisan: 7 hingga 12 hari kerja
4-8 Lapisan: 10 hingga 15 hari kerja
