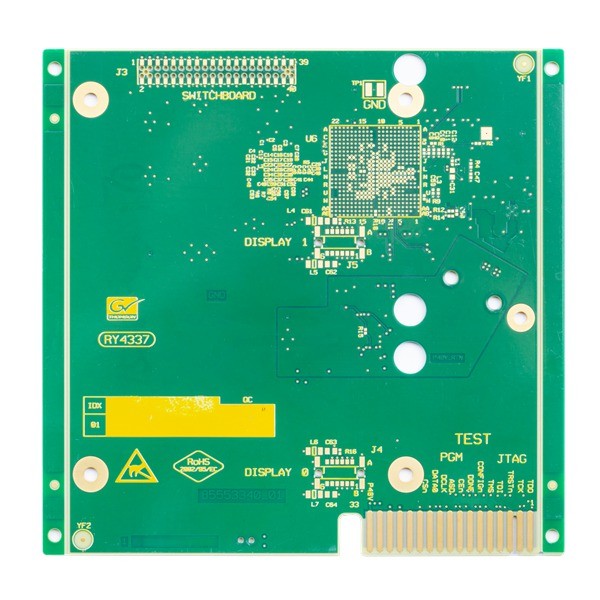

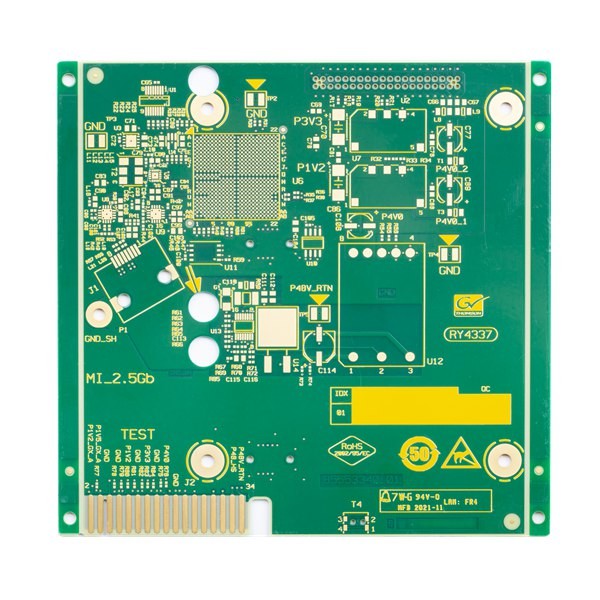

1.6MM 6L Papan Sirkuit Cetak Kustom Jari Emas FR4 BGA PCB

1.6MM 6L Papan Sirkuit Cetak Kustom Jari Emas FR4 BGA PCB

Papan Sirkuit Cetak yang Disesuaikan Jari Emas FR4 BGA PCB 6 Lapisan

Quick Turn PCB Boards Resin Plugged Hole Impedance Control Gold Finger Small Line Space Dan Gap

6 lapisan Quick Turn PCB dengan Gold Finger

Lapisan: 1-32lapisan, jika lapisannya 20L atau lebih dari 20L, perlu meninjau papan.

Ukuran panel penyelesaian maksimal adalah 740* 500 MM, tetapi jika sisi panel >600 MM, perlu meninjaunya.

Ukuran panel Minimum adalah 5 * 5mm.Giliran Cepat Pcb Fleksibel Kaku

Bahan baku papan sirkuit tercetak termasuk FR4, Rogers, bebas Halogen, bahan TG Tinggi ...

Waktu tekan laminasi lubang buta dan terkubur: Tekan dengan inti yang sama ≤3 kali (> 3 kali perlu ditinjau)

Kemampuan ketebalan PCB dari 0,2 ~ 4,0mm, jika ketebalannya kurang dari 0,2 mm, atau lebih dari 4 mm, perlu ditinjau terlebih dahulu.

Kemampuan ketebalan tembaga PCB: Lapisan dalam≤ 6 OZ (tetapi ketebalan tembaga ≥5 OZ untuk 4L,≥4OZ untuk 6L,≥3OZuntuk 8L ke atas harus ditinjau)
Tembaga lapisan luar: ≤ 10 OZ(≥5 OZ perlu ditinjau)

Toleransi busur dan puntiran adalah 0,075%.

Ukuran lubang min: 1) Jika ketebalan papan ≤2.0mm, ukuran lubang min 0.20mm.Jika Ketebalan papan> 2.0mm, ukuran lubang min: rasio aspek≤10 (untuk mata bor)
2) Jika ketebalan papan≤0.8mm, ukuran lubang min 0.10mm.Jika ketebalan papan≤1.2mm, ukuran lubang min 0.15mm

Warna topeng solder: Hijau, hijau matt, biru, biru matt, hitam, hitam matt, kuning, merah, putih, dan sesuai permintaan Anda.

Warna silkscreen: Putih, hitam dan sebagai permintaan Anda

Permukaan selesai: HASL, LF-HASL, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, Plating hard gold, dll.

FAQ:

Q1: Apakah Anda pabrik atau perusahaan perdagangan?
A: Ya, kami adalah pabrik, kami memiliki pembuatan PCB prototipe cepat independen & jalur produksi PCB volume besar.

Q2: Apa jenis format file PCB yang dapat Anda terima untuk produksi?
J: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

Q3: Apakah file PCB saya aman ketika saya mengirimkannya kepada Anda untuk pembuatan?
A: Kami menghormati hak cipta pelanggan dan tidak akan pernah memproduksi PCB untuk orang lain dengan file Anda kecuali kami menerima izin tertulis dari pihak Anda, atau kami akan membagikan file ini dengan pihak ke-3 lainnya.Dan kami dapat menandatangani NDA dengan klien jika perlu.

Q4: Jika kami tidak memiliki file PCB/file Gerber, hanya memiliki sampel PCB, dapatkah Anda memproduksinya untuk saya?
A: Ya, kami dapat membantu Anda mengkloning PCB.Kirimkan saja sampel PCB kepada kami, kami dapat mengkloning desain PCB dan menyelesaikannya.

Q5: Apa lead time standar Anda untuk PCB?
A: Sampel/prototipe (kurang dari 3sqm):
1-2 Lapisan: 3 hingga 5 hari kerja (24 jam tercepat untuk layanan pergantian cepat)
4-8 Lapisan: 7~12 hari kerja (48 jam tercepat untuk layanan pergantian cepat)
Produksi massal (kurang dari 200sqm):
1-2 Lapisan: 7 hingga 12 hari kerja
4-8 Lapisan: 10 hingga 15 hari kerja

Q6: Pembayaran apa yang Anda terima?
A: Wire Transfer(T/T) atau Letter of Credit(L/C) atau Paypal (hanya untuk nilai kecil kurang dari 500usd)
