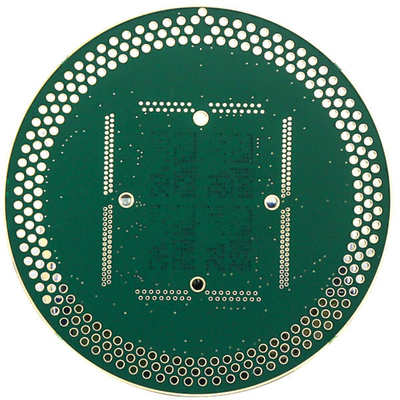

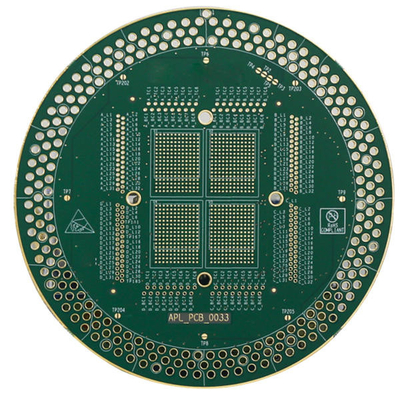

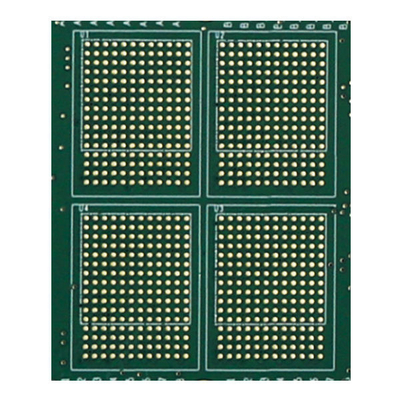

6L 2OZ Multilayer Papan Sirkuit Cetak FR4 TG135 Multi Layer Pcb Green Solder Mask
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDetail produk
| Nama Produk | PCB berlapis-lapis | Bahan | FR4 TG135 |
|---|---|---|---|
| Lapisan PCB | 6L | Ketebalan PCB | 1.6 |
| Ketebalan tembaga PCB | 2 ons | Min. min. Hole Size Ukuran lubang | 0.2MM |
| Masker solder PCB | HIJAU | legenda PCB | putih |
| Cahaya Tinggi | Papan Sirkuit Cetak Multilayer 2OZ,Papan Sirkuit Cetak Multilayer TG135,PCB Multi Layer TG135 |
||
Deskripsi Produk
6L 2OZ Multilayer Papan Sirkuit Cetak FR4 TG135 Multi Layer Pcb Green Solder Mask
Papan Sirkuit Cetak Multilayer Papan Sirkuit Kosong Papan Sirkuit Cetak Kecil Papan Sirkuit Tunggal
Papan Sirkuit Cetak / Papan PCB 6L
Lapisan maksimum: 32 lapisan (≥20 lapisan perlu ditinjau)
Ukuran panel akhir maksimal: 740* 500 MM (> 600 MM perlu ditinjau)
Ukuran panel minimal selesai: 5 * 5mm
Bahan PCB: PI + FR4, FR4, Rogers, Bebas Halogen, TG Tinggi dan tembaga berat,
Ketebalan PCB: 0.2 ~ 4.0mm (＜0.2 mm, 4 mm perlu ditinjau)
Ketebalan tembaga PCB: H~5oz
Busur dan putaran: 0,075%
min.ukuran lubang: 0.15mm (＜0.15 mm perlu ditinjau)
Ukuran lubang maks: 6.0mm (> 6mm, gunakan penggilingan untuk memperbesar lubang)
Lubang bor HDI Min: 0,08-0,10MM
Ruang minimum di lapisan dalam (satu sisi): 4～8L (termasuk): sampel: 4 juta;volume kecil: 4,5 juta;
8~12L (termasuk): sampel: 5 juta;volume kecil: 5,5 juta
12～18L (termasuk): sampel: 6 juta;volume kecil: 6,5 juta
Masker solder PCB: Hijau, Hijau matt, Biru, Biru matt, Hitam, Hitam matt, Kuning, Merah, Putih, dll
Layar sutra PCB: Putih, Hitam, dll
Permukaan PCB: HASL bebas timbal, Immersion Gold, Immersion Tin, OSP, ENIG + OSP, Immersion Silver, ENEPIG, Gold Finger
Aplikasi: Komunikasi, Industri/Elektronik Konsumen.
| Lapisan PCB | 6L |
| permukaan PCB | Perendaman Emas 2u" |
| bahan PCB | FR4, TG135, KB6160 |
| Ketebalan PCB | 1.6mm |
| min.ukuran lubang | 0.2mm |
| Jalur/celah PCB: | 4 juta |
| garis besar PCB | Rout dan V-CUT |
| Masker solder PCB | Hijau |
| layar sutra PCB | putih |
| Penggunaan | CE |
FAQ:
1. Layanan apa yang dapat Anda berikan?
Papan Sirkuit Tercetak, Perakitan Sirkuit Cetak, pesanan Prototipe Cepat
2. Seberapa cepat waktu tunggu Anda?
Papan HDI tercepat 3 WD, 2L dan 4L Papan kaku tercepat 24H
3. Bagaimana cara mendapatkan kutipan cepat?
Harap berikan file gerber dan detail papan (termasuk lapisan, ketebalan papan, ketebalan tembaga, perawatan permukaan, topeng solder dan warna silkscreen, permintaan khusus jika ada, jumlah permintaan, dll)
Sampel:
| Lapisan PCB | 4L |
| permukaan PCB | ENIG |
| bahan PCB | FR4, TG135 |
| jadi ketebalan Tembaga | 2/2/2/2 ons |
| warna topeng solder | Sisi ganda, merah |
| layar sutra | Sisi ganda, hitam |
| Kuantitas | 1000 pcs, 2 minggu |
4. Syarat pembayaran apa yang Anda miliki?
T/T
