Fabrikasi Multilayer PCB Halogen Gratis 4L 1.6mm Green Solder Mask
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDetail produk
| Nama Produk | PCB multi-lapisan | Bahan baku | IT180A |
|---|---|---|---|
| Lapisan dan ketebalan | 4L, 1.6mm | Ketebalan tembaga PCB | 1/1/1/1OZ |
| Masker solder PCB | HIJAU | Warna legenda | Ketika |
| Garis besar | Mengusir | Permintaan special | Lubang terpasang resin |
| Cahaya Tinggi | 1.6mm PCB Multilayer Fabrikasi,4L PCB Multilayer Fabrikasi,4L 1.6mm multi layer pcb |
||
Deskripsi Produk

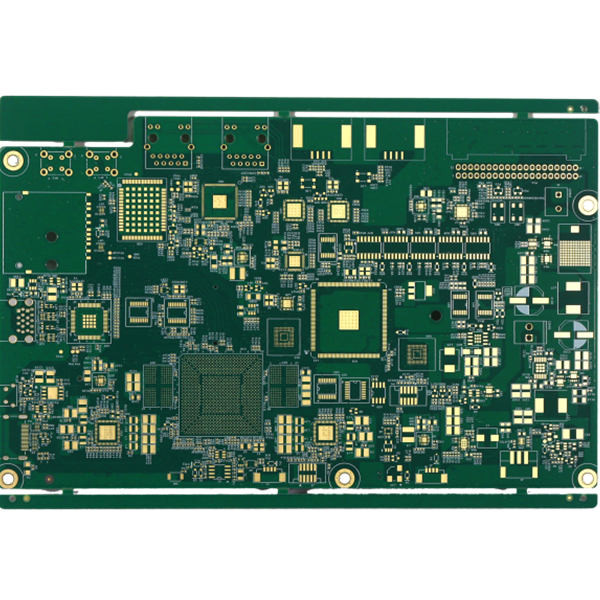

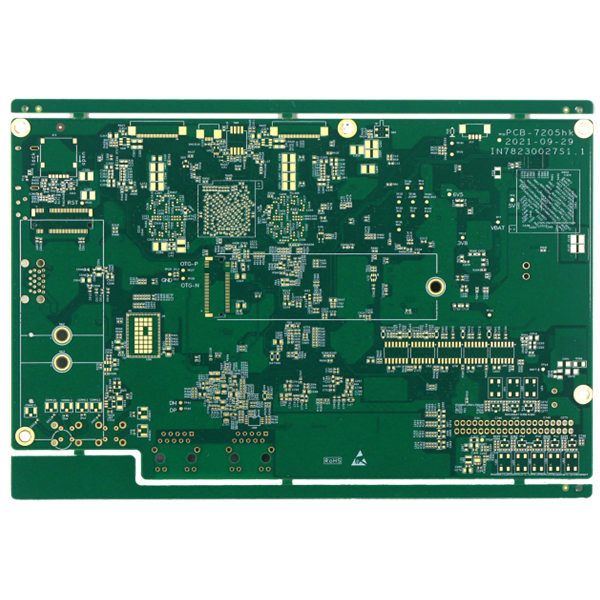

Fabrikasi Multilayer PCB Halogen Gratis 4L 1.6mm Green Solder Mask
Papan Sirkuit Cetak Multilayer Papan Sirkuit PCB Papan Sirkuit PCB Multilayer Papan Sirkuit Tunggal
Papan PCB/4L Multilayer
Lapisan maks adalah 32 lapisan, perlu ditinjau jika 20 lapisan.
Ukuran panel akhir maksimal adalah 740*500 MM, tetapi jika >600 MM, perlu meninjau papan terlebih dahulu.
Ukuran panel minimum adalah 5 * 5mm.
Bahan baku PCB termasuk PI + FR4, FR4, Rogers, bebas Halogen, bahan TG Tinggi dan sebagainya.
Kemampuan ketebalan PCB adalah dari 0.2~4.0mm, jika ketebalan kurang dari 0.2 mm, atau lebih dari 4 mm, perlu ditinjau.
Kemampuan ketebalan tembaga PCB adalah H~5oz.Jika lebih dari 5oz, perlu ditinjau.
Toleransi busur dan putaran adalah 0,075%.
Ukuran lubang minimum adalah 0,15mm, jika ukuran pengeboran kurang dari 0,15mm, perlu konfirmasi.
Ukuran lubang maks adalah 6.0mm, jika ukuran lubang lebih dari 6mm, perlu menggunakan penggilingan untuk memperbesar lubang.
Ruang minimum di lapisan dalam (satu sisi): 4～8L (termasuk): sampel: 4 juta;volume kecil: 4,5 juta;
8~12L (termasuk): sampel: 5 juta;volume kecil: 5,5 juta
12～18L (termasuk): sampel: 6 juta;volume kecil: 6,5 juta
Masker solder PCB Warna: Hijau, Hijau matt, Biru, Biru matt, Hitam, Hitam matt, Kuning, Merah, Putih, dll
Warna sablon PCB: Putih, Hitam, dll
Permukaan PCB: HASL bebas timah, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, Gold Finger, dll.
Aplikasi: Komunikasi, Industri/Elektronik Konsumen.
| Lapisan PCB | PCB 4L |
| permukaan PCB | ENIG 2U |
| bahan PCB | IT180A |
| Ketebalan PCB | 1.6mm selesai |
| min.ukuran lubang | 0.25mm |
| Masker solder PCB | Hijau |
| Legenda PCB | putih |
| Tembaga PCB | 1/1/1/1 oz selesai |
| Permintaan special | lubang terpasang resin |
| Waktu memimpin | 24H terbaru |
FAQ:
1. Layanan apa yang dapat Anda berikan?
Papan Sirkuit Tercetak, Perakitan Sirkuit Cetak, pesanan Prototipe Cepat
2. Seberapa cepat waktu tunggu Anda?
Papan HDI tercepat 3 WD, 2L dan 4L Papan kaku tercepat 24H
3. Bagaimana cara mendapatkan kutipan cepat?
Harap berikan file gerber dan detail papan (termasuk lapisan, ketebalan papan, ketebalan tembaga, perawatan permukaan, topeng solder dan warna silkscreen, permintaan khusus jika ada, jumlah permintaan, dll)
Sampel:
| Lapisan PCB | 4L |
| permukaan PCB | ENIG |
| bahan PCB | FR4, TG135 |
| jadi ketebalan Tembaga | 2/2/2/2 ons |
| warna topeng solder | Sisi ganda, merah |
| layar sutra | Sisi ganda, hitam |
| Kuantitas | 1000 pcs, 2 minggu |
4. Syarat pembayaran apa yang Anda miliki?
T/T
