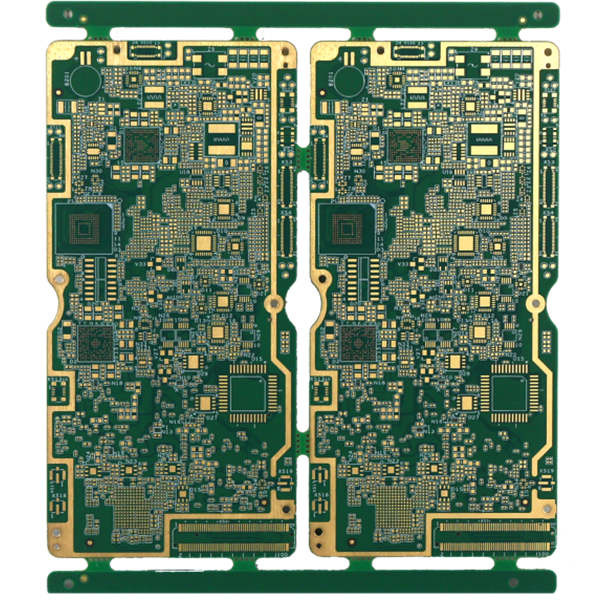

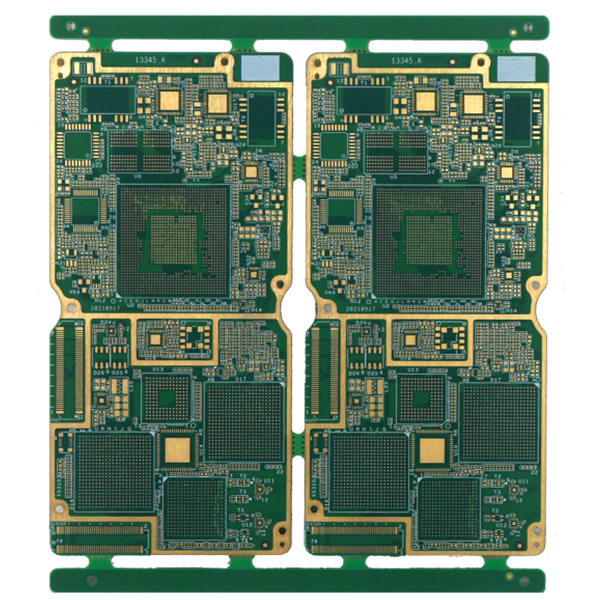

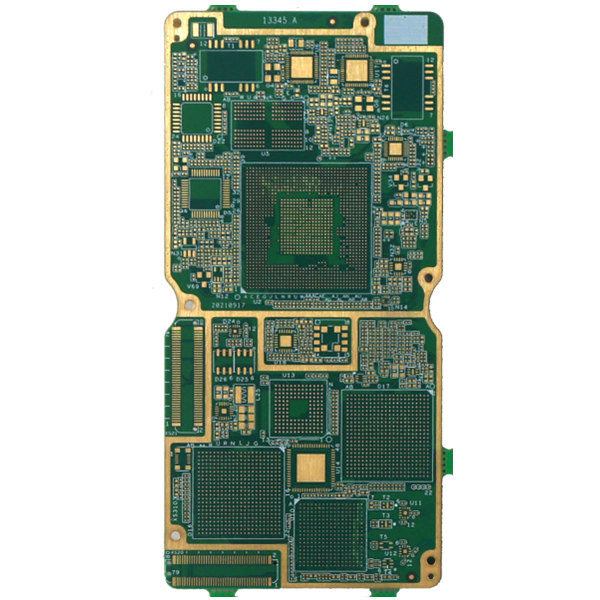

ENIG 2u 6 Layer Multilayer Printed Circuit Board 2.4mm Green Solder Mask
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDetail produk
| Nama Produk | PCB multi-lapisan | Bahan baku | TG170, FR4 + Rogers |
|---|---|---|---|
| Lapisan dan ketebalan | 6L, 2.4mm | Ketebalan tembaga PCB | 2/2/2/2/2/2/2OZ |
| Masker solder PCB | HIJAU | Warna legenda | putih |
| Pengobatan permukaan | ENIG 2U" | Permintaan special | Lubang terpasang resin dan tepi pelapisan |
| Cahaya Tinggi | ENIG 2u Multilayer Printed Circuit Board,2.4mm Multilayer Printed Circuit Board,2.4mm diy multilayer pcb |
||
Deskripsi Produk
ENIG 2u 6 Layer Multilayer Printed Circuit Board 2.4mm Green Solder Mask
Papan Sirkuit Cetak Multilayer Majelis Papan Sirkuit Cetak Majelis PCB Papan Sirkuit Cetak Kustom
Papan Sirkuit Cetak Kaku 6L
Lapisan maks adalah 32 lapisan, perlu ditinjau jika 20 lapisan.
Ukuran panel akhir maksimal adalah 740*500 MM, tetapi jika >600 MM, perlu meninjau papan terlebih dahulu.
Ukuran panel minimum adalah 5 * 5mm.
Bahan baku PCB termasuk PI + FR4, FR4, Rogers, bebas Halogen, bahan TG Tinggi dan sebagainya.
Kemampuan ketebalan PCB adalah dari 0.2~4.0mm, jika ketebalan kurang dari 0.2 mm, atau lebih dari 4 mm, perlu ditinjau.
Kemampuan ketebalan tembaga PCB adalah H~5oz.Jika lebih dari 5oz, perlu ditinjau.
Toleransi busur dan putaran adalah 0,075%.
Ukuran lubang minimum adalah 0,15mm, jika ukuran pengeboran kurang dari 0,15mm, perlu konfirmasi.
Ukuran lubang maks adalah 6.0mm, jika ukuran lubang lebih dari 6mm, perlu menggunakan penggilingan untuk memperbesar lubang.
Ruang minimum di lapisan dalam (satu sisi): 4～8L (termasuk): sampel: 4 juta;volume kecil: 4,5 juta;
8~12L (termasuk): sampel: 5 juta;volume kecil: 5,5 juta
12～18L (termasuk): sampel: 6 juta;volume kecil: 6,5 juta
Masker solder PCB Warna: Hijau, Hijau matt, Biru, Biru matt, Hitam, Hitam matt, Kuning, Merah, Putih, dll
Warna sablon PCB: Putih, Hitam, dll
Permukaan PCB: HASL bebas timah, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, Gold Finger, dll.
| Lapisan PCB | Papan sirkuit cetak kaku 6L |
| permukaan PCB | ENIG 2U |
| bahan PCB | FR4, TG170+ Rogers |
| Ketebalan PCB | 2.4mm selesai |
| min.ukuran lubang | 0.25mm |
| Masker solder PCB | Hijau |
| Legenda PCB | putih |
| Tembaga PCB | 2/2/2/2/2/2/2oz selesai |
| Permintaan special | Lubang terpasang resin dan tepi pelapisan, banyak BGA |
| Aplikasi |
Komunikasi, Industri/Elektronik Konsumen. |
FAQ:
1. Layanan apa yang dapat Anda berikan?
Papan Sirkuit Tercetak, Perakitan Sirkuit Cetak, pesanan Prototipe Cepat
2. Seberapa cepat waktu tunggu Anda?
Papan HDI tercepat 3 WD, 2L dan 4L Papan kaku tercepat 24H
3. Bagaimana cara mendapatkan kutipan cepat?
Harap berikan file gerber dan detail papan (termasuk lapisan, ketebalan papan, ketebalan tembaga, perawatan permukaan, topeng solder dan warna silkscreen, permintaan khusus jika ada, jumlah permintaan, dll)
Sampel:
| Lapisan PCB | 4L |
| permukaan PCB | ENIG |
| bahan PCB | FR4, TG135 |
| jadi ketebalan Tembaga | 2/2/2/2 ons |
| warna topeng solder | Sisi ganda, merah |
| layar sutra | Sisi ganda, hitam |
| Kuantitas | 1000 pcs, 2 minggu |
4. Syarat pembayaran apa yang Anda miliki?
T/T
