1.6mm HASL OSP Multi Layer Pcb Board FR4 Halogen Free Green Solder Mask
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDetail produk
| Nama Produk | Papan Sirkuit Cetak PCB (FR4,4L) | Bahan baku | FR4, CTI600 |
|---|---|---|---|
| Permukaan | ENIG 2U" | ketebalan | 1.6mm selesai |
| tembaga PCB | 2/2/2/2/2oz selesai | Topeng solder | Hijau , untuk kedua sisi |
| Legenda | Putih, untuk kedua sisi | Permintaan special | CTI600 |
| Cahaya Tinggi | 1.6mm Multi Layer Pcb Board,HASL OSP Multi Layer Pcb Board,HASL OSP multilayer pcb board |
||
Deskripsi Produk

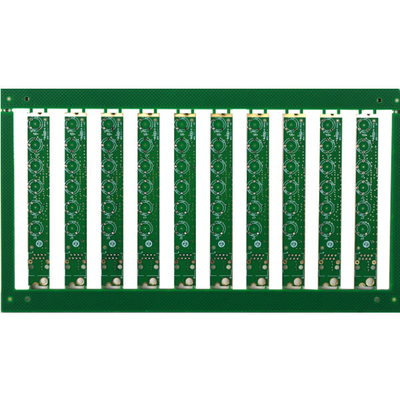

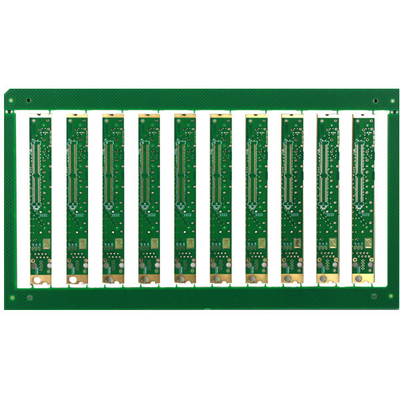

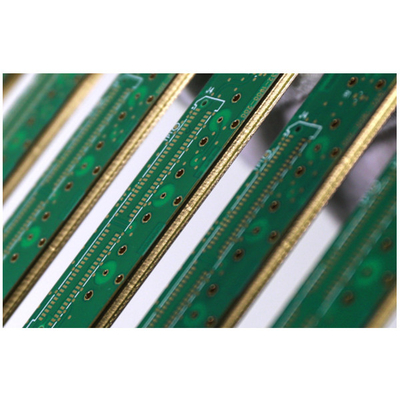

1.6mm HASL OSP Multi Layer Pcb Board FR4 Halogen Free Green Solder Mask
Papan Sirkuit Cetak Multilayer Komponen Papan Sirkuit Elektronik Papan Sirkuit Cetak FR4
Papan Sirkuit Cetak PCB (FR4,4L)
Lapisan: 1-32 lapisan, jika lapisannya 20L atau lebih dari 20L, perlu meninjau papan.
Ukuran panel akhir maksimal adalah 740* 500 MM, tetapi jika sisi panel >600 MM, perlu meninjaunya.
Ukuran panel minimum adalah 5 * 5mm.
Bahan baku papan sirkuit tercetak termasuk FR4, Rogers, bebas Halogen, bahan TG Tinggi ...
Waktu tekan laminasi lubang buta dan terkubur: Tekan dengan inti yang sama 3 kali (>3 kali perlu ditinjau)
Kemampuan ketebalan PCB adalah dari 0.2~4.0mm, jika ketebalan kurang dari 0.2 mm, atau lebih dari 4 mm, perlu ditinjau terlebih dahulu.
Kemampuan ketebalan tembaga PCB: Lapisan dalam ≤ 6 OZ (tetapi ketebalan tembaga 5 OZ untuk 4L, 4OZ untuk 6L, 3OZ untuk 8L dan di atasnya harus ditinjau)
Tembaga lapisan luar: 10 OZ(≥5 OZ perlu ditinjau)
Toleransi busur dan putaran adalah 0,075%.
Ukuran lubang minimum: 1) Jika ketebalan papan 2.0mm, ukuran lubang minimum 0.20mm.Jika ketebalan Papan> 2.0mm, ukuran lubang min: rasio aspek≤10 (untuk mata bor)
2) Jika ketebalan papan≤0.8mm, ukuran lubang min 0.10mm.Jika ketebalan papan 1.2mm, ukuran lubang min 0.15mm
Warna topeng solder: Hijau, hijau matt, biru, biru matt, hitam, hitam matt, kuning, merah, putih, dan sebagai permintaan Anda.
Silkscreen warna: Putih, hitam dan sebagai permintaan Anda
Permukaan selesai: HASL, LF-HASL, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, Plating hard gold, dll.
| Lapisan PCB | Papan Sirkuit Cetak PCB (FR4,4L) |
| Permukaan PCB selesai | ENIG 2u" |
| bahan PCB | FR4, CTI600 |
| Ketebalan PCB | 1.6mm selesai |
| min.ukuran lubang | 0.25mm |
| Masker solder PCB | Hijau, untuk kedua sisi |
| Legenda PCB | Putih untuk kedua sisi |
| Tembaga PCB | 2/2/2/2/2oz selesai |
| Kelas IPC | 2 |
| Permintaan special |
CTI600 |
FAQ:
1. Layanan apa yang dapat Anda berikan?
Papan Sirkuit Cetak, Perakitan Sirkuit Cetak, pesanan Prototipe Cepat
2. Seberapa cepat waktu tunggu Anda?
Papan HDI tercepat 3 WD, 2L dan 4L Papan kaku tercepat 24H
3. Bagaimana cara mendapatkan kutipan cepat?
Harap berikan file gerber dan detail papan (termasuk lapisan, ketebalan papan, ketebalan tembaga, perawatan permukaan, topeng solder dan warna silkscreen, permintaan khusus jika ada, jumlah permintaan, dll)
Sampel:
| Lapisan PCB | 4L |
| permukaan PCB | ENIG |
| bahan PCB | FR4, TG135 |
| jadi ketebalan Tembaga | 2/2/2/2 ons |
| warna topeng solder | Sisi ganda, merah |
| layar sutra | Sisi ganda, hitam |
| Kuantitas | 1000 pcs, 2 minggu |
4. Syarat pembayaran apa yang Anda miliki?
T/T
