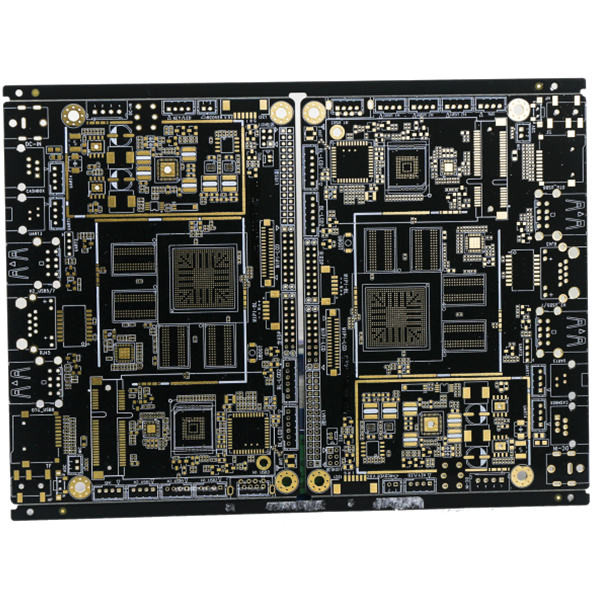

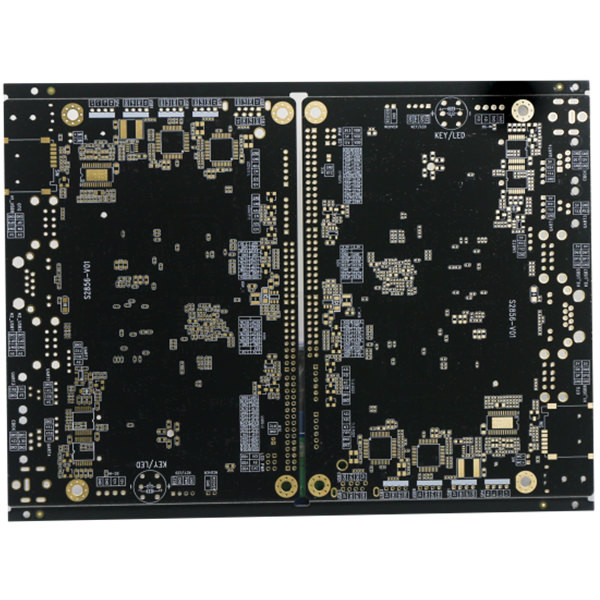

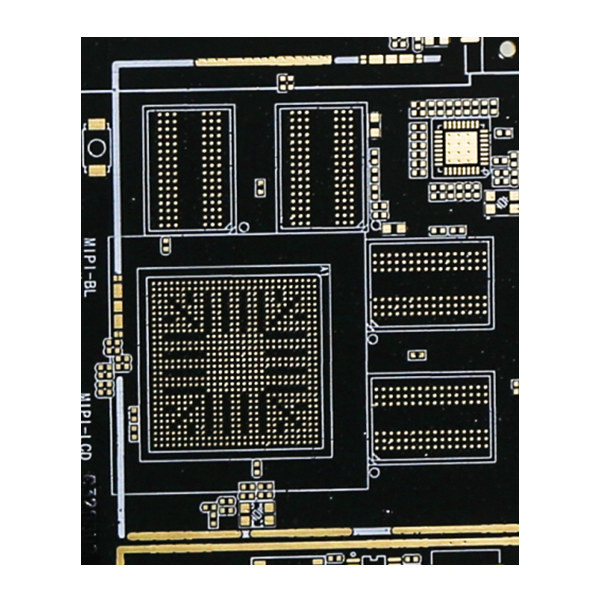

1.5oz Multilayer Pcb Fabrikasi FR4 Printed Circuit Board Pcb 4 Layer
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDetail produk
| Jenis papan | Papan multilayer 4L PTH | Bahan baku | FR4, TG130 |
|---|---|---|---|
| Permukaan Selesai | Perendaman emas 2u" | ketebalan | Selesai 1.60mm |
| Tembaga lapisan luar | 1.5oz Berat Selesai | Tembaga lapisan dalam | 1 ons Berat Dasar |
| Warna topeng solder | 2 sisi, hitam | Warna Layar Sutra | 2 sisi, putih |
| Ukuran lubang terkecil | 0.3mm | Ketebalan plating melalui lubang | 18um |
| Cahaya Tinggi | 1.5oz Multilayer Pcb Fabrikasi,ODM Multilayer Pcb Fabrikasi,1.5oz Printed Circuit Board Pcb |
||
Deskripsi Produk
1.5oz Multilayer Pcb Fabrikasi FR4 Printed Circuit Board Pcb 4 Layer
Papan Sirkuit Cetak Multilayer Papan Sirkuit Multilayer Papan Sirkuit Elektronik Jenis Desain Papan Sirkuit Tercetak
Papan multilayer 4L PTH
Tipe barang:Papan multilayer 4L PTH
Perawatan permukaan akhir: ENIG, 2u" (0,05 - 0,1 m emas di atas 3 - 5 m Nikel.)
Ketebalan PCB jadi (mm): 1.6mm, dengan toleransi +/-10%
Persyaratan bahan baku khusus: UL94V-0, FR4, TG170, CAF-ANTI
Berat tembaga jadi dari lapisan luar: berat 1,5 oz
Berat tembaga bagian dalam: berat dasar 1oz
Ketebalan plating melalui lubang: 18 mikron
Tanpa lubang countersink dan lubang coutersunk, dan lubang counter bore.
Dengan kontrol impedansi, lubang press-fit dan slot plating.
Ukuran lubang terkecil adalah 0.3mm
Toleransi lubang PTH: +/- 0,075mm
Warna penahan solder: 2 sisi, hitam
Warna silkscreen: 2 sisi, putih
V-CUT dan diarahkan untuk profil sirkuit
Semua PCB perlu diuji secara elektronik
IPC kelas 2
| Lapisan PCB | Papan multilayer 4L PTH |
| Permukaan PCB selesai | Emas perendaman 2u" (0,05 - 0,1 m emas di atas 3 - 5 m Nikel.) |
| kebutuhan bahan PCB | UL94V-0, FR4, TG170, CAF-ANTI |
| Ketebalan PCB selesai | 1.6mm selesai, dengan toleransi +/-10% |
| Ukuran lubang terkecil | 0,30mm |
| Solder PCB tahan col | 2 sisi, hitam |
| Warna layar sutra PCB | 2 sisi, putih |
| Tembaga berat lapisan luar | 1,5 ons berat jadi |
| Tembaga berat lapisan dalam | 1 ons Berat Dasar |
| Persyaratan khusus |
Dengan kontrol impedansi, lubang press-fit dan slot plating |
FAQ:
1. Layanan apa yang dapat Anda berikan?
Papan Sirkuit Cetak, Perakitan Sirkuit Cetak, pesanan Prototipe Cepat
2. Seberapa cepat waktu tunggu Anda?
Papan HDI tercepat 3 WD, 2L dan 4L Papan kaku tercepat 24H
3. Bagaimana cara mendapatkan kutipan cepat?
Harap berikan file gerber dan detail papan (termasuk lapisan, ketebalan papan, ketebalan tembaga, perawatan permukaan, topeng solder dan warna silkscreen, permintaan khusus jika ada, jumlah permintaan, dll)
Sampel:
| Lapisan PCB | 4L |
| permukaan PCB | ENIG |
| bahan PCB | FR4, TG135 |
| jadi ketebalan Tembaga | 2/2/2/2 ons |
| warna topeng solder | Sisi ganda, merah |
| layar sutra | Sisi ganda, hitam |
| Kuantitas | 1000 pcs, 2 minggu |
4. Syarat pembayaran apa yang Anda miliki?
T/T
