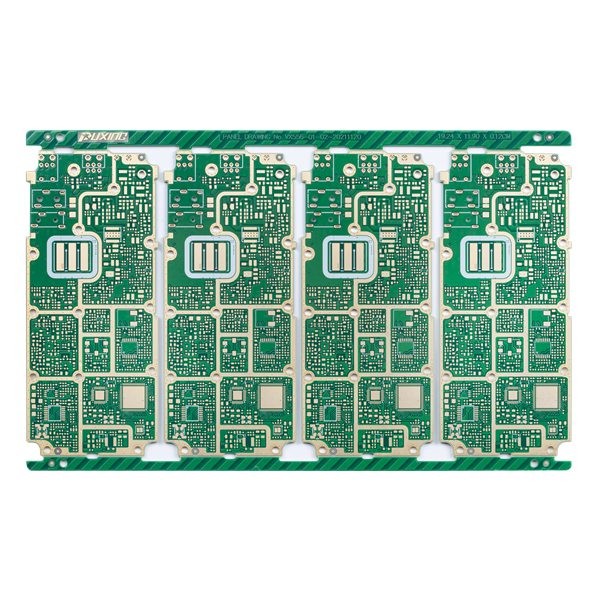

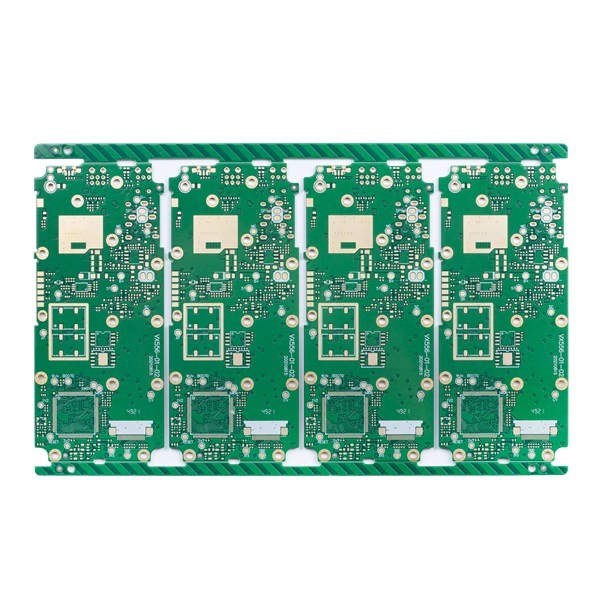

Kontrol Impedansi Papan PCB HDI 1.2mm 4mil Ponsel PCB

Tempat asal Cina
Nama merek Huashengxin
Sertifikasi UL , ISO9001
Nomor model 135033
Kuantitas min Order 1 buah
Kemasan rincian Kekosongan
Waktu pengiriman 24 jam tercepat untuk prototipe 2L dan 4L, 3 hari untuk produksi papan HDI
Syarat-syarat pembayaran T/T

Hubungi saya untuk sampel gratis dan kupon.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.

x
Detail produk
Nama PCB Papan 6L 1+N+1HDI Marterial FR4 S1000-2 TG170
Permukaan selesai Emas Perendaman Ketebalan papan 1.2MM
Ketebalan tembaga 1/1/1/1/1/1OZ Jalur/celah PCB min 6/4jt
Topeng solder TAIYO Hijau Lubang pengeboran mekanis terkecil 0.25mm
Permintaan special HDI vias terkubur dan vias buta, satu langkah menumpuk Produk komunikasi aplikasi produk komunikasi
Cahaya Tinggi

1.2mm TG170 HDI Papan PCB

,

4mil TG170 HDI Papan PCB

,

4mil 1.2mm Ponsel PCB

Tinggalkan pesan
Deskripsi Produk

Kontrol Impedansi Papan PCB HDI 1.2mm 4mil Ponsel PCB



Papan PCB HDI HDI Terkubur Vias Dan Blind Vias Papan HDi Kontrol Impedansi Papan PCB Ponsel



Papan HDI 6L 1+N+1



HDI PCB adalah singkatan dari papan sirkuit cetak interkoneksi kepadatan tinggi, mereka dicirikan oleh garis yang lebih halus, ruang yang lebih dekat, dan kabel yang lebih padat.



High-density interconnect (HDI) PCB ditandai dengan garis yang lebih halus, ruang yang lebih dekat, dan kabel yang lebih padat.Mereka memiliki koneksi yang lebih cepat sekaligus mengurangi ukuran proyek.Biasanya, papan ini juga menampilkan vias buta dan terkubur, microvias laser ablated, laminasi sekuensial, dan melalui bantalan dalam.Papan HDI dapat menampung fungsionalitas papan sebelumnya yang digunakan.



Untuk papan HDI memiliki kepadatan sirkuit yang lebih tinggi daripada papan sirkuit tradisional, desainnya dapat mencakup lubang tembus dan bantalan penangkap yang lebih kecil, dan juga kepadatan bantalan sambungan yang lebih tinggi.Mereka banyak digunakan untuk mengurangi berat dan dimensi keseluruhan produk, serta untuk meningkatkan kinerja listrik perangkat.



Papan HDI diterapkan ke berbagai industri, seperti perangkat digital, smartphone dan tablet, mobil, pesawat terbang, dan produk kendaraan lainnya.



Jumlah lapisan papan sirkuit: 6L Laminasi papan sirkuit: FR4 S1000-2 TG170
Lapisan Tembaga tebal: 1/1/1/1/1/1OZ Ketebalan papan: 1.2MM
Ukuran lubang terkecil: 0.25mm Track/celah PCB terkecil: 6/4jt
Warna topeng solder: TAIYO Hijau Warna layar sutra: putih
permukaan PCB selesai: Emas Perendaman Profil papan: Perutean/V-CUT
Aplikasi Papan PCB: komunikasi
Meminta persyaratan khusus: HDI vias terkubur dan vias buta, satu langkah menumpuk / kontrol impedansi / resin diisi dan dilapisi

Kontrol Impedansi Papan PCB HDI 1.2mm 4mil Ponsel PCB 0Kontrol Impedansi Papan PCB HDI 1.2mm 4mil Ponsel PCB 1



Q1: Apakah Anda pabrik atau perusahaan perdagangan?
A: Ya, kami adalah pabriknya, kami memiliki pembuatan PCB prototipe cepat yang independen & jalur produksi PCB volume besar.



Q2: Apa jenis format file PCB yang dapat Anda terima untuk produksi?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)



Q3: Apakah file PCB saya aman saat saya mengirimkannya kepada Anda untuk pembuatan?
A: Kami menghormati hak cipta pelanggan dan tidak akan pernah membuat PCB untuk orang lain dengan file Anda kecuali kami menerima izin tertulis dari pihak Anda, atau kami tidak akan membagikan file ini dengan pihak ke-3 lainnya.Dan kita bisa menandatangani NDA dengan klien jika perlu.



Q4: Jika kami tidak memiliki file PCB/file Gerber, hanya memiliki sampel PCB, dapatkah Anda memproduksinya untuk saya?
A: Ya, kami dapat membantu Anda mengkloning PCB.Kirimkan saja sampel PCB kepada kami, kami dapat mengkloning desain PCB dan mengerjakannya.



Q5: Apa lead time standar Anda untuk PCB?
A: Sampel/prototipe (kurang dari 3 meter persegi):
1-2 Lapisan: 3 hingga 5 hari kerja (24 jam tercepat untuk layanan giliran cepat)
4-8 Lapisan: 7~12 hari kerja (48 jam tercepat untuk layanan belokan cepat)
Produksi massal (kurang dari 200 meter persegi):
1-2 Lapisan: 7 hingga 12 hari kerja
4-8 Lapisan: 10 hingga 15 hari kerja



Q6: Pembayaran apa yang Anda terima?
A: Wire Transfer (T/T) atau Letter of Credit (L/C) atau Paypal (hanya untuk nilai kecil kurang dari 500 USD)
