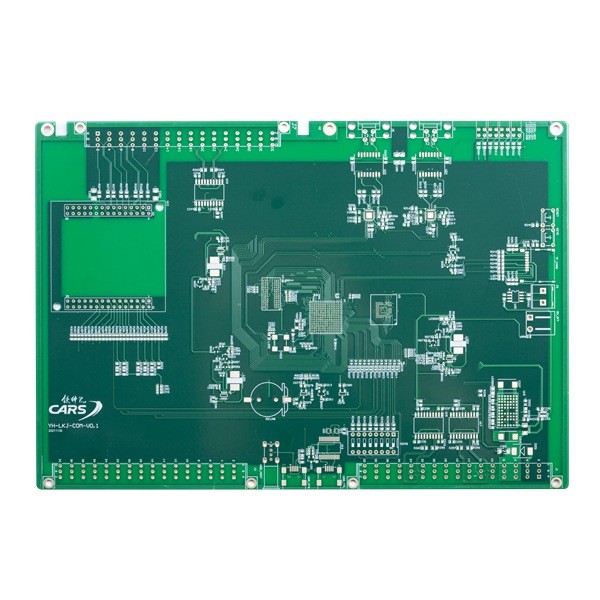

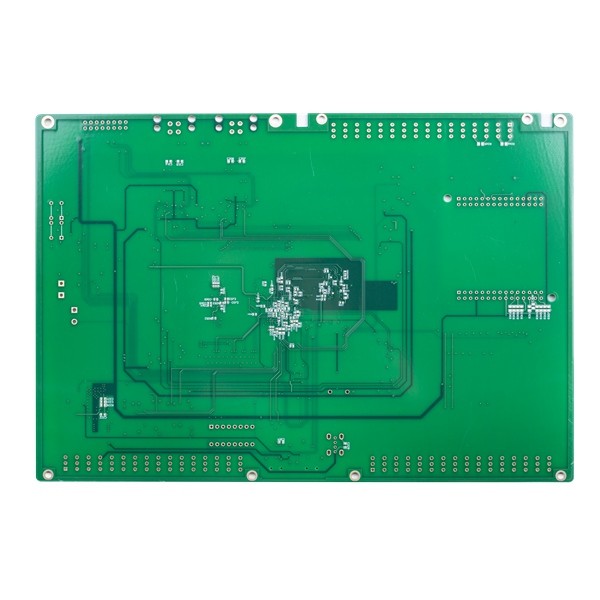

Papan Sirkuit Cetak BGA Hdi Immersion Gold 1.6mm 6 Layer FR4

Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xNama PCB | Papan Sirkuit Cetak HDI 6L 2+N+2 | Marterial | FR4 TG170 S1000-2 |
---|---|---|---|
Permukaan selesai | Emas Perendaman | Ketebalan papan | 1.6mm |
Ketebalan tembaga | 1/1/1/1/1/1OZ | Jalur/celah PCB min | 3/4jt |
Topeng solder | HIJAU | Lubang pengeboran mekanis terkecil | 0.15mm |
Permintaan special | kontrol impedansi/0.25mm BGA | Produk komunikasi aplikasi | HDI Terkubur vias dan blind vias, dua langkah menumpuk / kontrol impedansi / resin diisi |
Cahaya Tinggi | Papan Sirkuit Cetak HDi BGA,Papan Sirkuit Cetak HDi FR4,pcb hdi 1.6mm |
Papan Sirkuit Cetak BGA Hdi Immersion Gold 1.6mm 6 Layer FR4
Papan PCB HDI Papan Sirkuit HDI Papan Sirkuit Cetak HDI Desain PCB HDI Pembuatan Papan PCB
Papan Sirkuit Cetak HDI 6L 2+N+2
HDI adalah singkatan dari High Density Interconnector.Ini adalah jenis PCB khusus yang memiliki kemampuan interkoneksi kepadatan tinggi.Artinya, papan HDI memiliki lebih banyak kabel atau jalur konduksi per satuan luas, memanfaatkan ruang secara maksimal dan menawarkan PCB yang ringkas.
HDI PCB memiliki interkoneksi yang padat, menghemat banyak ruang dan menawarkan lebih banyak kepadatan komponen dan memiliki kemampuan untuk membuat sirkuit menjadi kompak.
Papan HDI sangat menarik untuk elektronik portabel, seluler, dan portabel karena kinerjanya yang ramping, dapat diandalkan, dan ukurannya yang kecil.Teknologi HDI adalah komponen penting dari banyak teknologi canggih.Miniaturisasi komponen elektronik termasuk PCB telah memungkinkan produsen memproduksi perangkat yang lebih kecil dan lebih hemat biaya tanpa mengorbankan kinerja atau keandalan.
Mereka sebagian besar digunakan dalam Elektronik Konsumen, komunikasi, Otomotif dan Dirgantara, Peralatan Medis, dan produk kontrol industri dan industri lainnya.
Jumlah lapisan: | 6 lapisan | Laminasi papan sirkuit: | FR4 TG170 S1000-2 |
Ketebalan Tembaga yang berbeda: | 1/1/1/1/1/1OZ | Papan PCB tebal: | 1.6 MM |
Lubang pengeboran mekanis terkecil: | 0,20 mm | min.jarak/spasi garis: | 3/4jt |
Warna topeng solder: | Hijau | Warna legenda: | putih |
permukaan PCB selesai: | Emas Perendaman | Profil papan: | Penggilingan |
Aplikasi Papan PCB: | produk digital | ||
Meminta persyaratan khusus: | ruang garis kecil dan celah: 3/4mil/HDI vias terkubur dan vias buta, dua langkah stack up/kontrol impedansi/resin diisi dan dilapisi/0.25mm BGA/TG tinggi |
