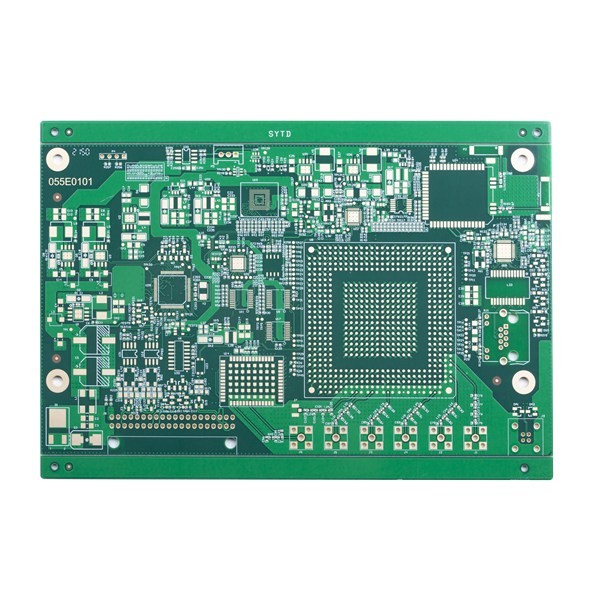

TG170 Multilayer Printed Circuit Board 8L Board Kontrol Impedansi Ruang Garis Kecil
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDetail produk
| Lapisan PCB | 8 Lapisan PCB dengan Ruang Garis Kecil | Marterial | FR4,TG170 |
|---|---|---|---|
| permukaan PCB | Emas Perendaman | Topeng solder | Warna hijau untuk sisi ganda |
| Aplikasi | elektronik digital | Waktu memimpin | 24H tercepat untuk 2L dan 4L |
| Cahaya Tinggi | Papan Sirkuit Cetak Multilayer TG170,Papan Sirkuit Cetak Multilayer 8L,PCB Perendaman emas 8 lapis |
||
Deskripsi Produk
Papan Sirkuit Cetak Multilayer Papan 10L Garis Kecil Kontrol Impedansi Ruang TG170 Papan Sirkuit Multilayer
8 Lapisan PCB dengan Ruang Garis Kecil
Lapisan maksimum: 32 lapisan (≥20 lapisan perlu ditinjau)
Ukuran panel akhir maksimal: 740* 500 MM (> 600 MM perlu ditinjau)
Ukuran panel minimal selesai: 5 * 5mm
Bahan PCB: PI + FR4, FR4, Rogers
Ketebalan PCB: 0.2 ~ 4.0mm (0.2 mm, ＞4 mm perlu ditinjau) (Ketebalan papan 0.6mm, tidak berlaku untuk permukaan HASL)
ketebalan tembaga dari tembaga dasar bagian dalam dan luar: Min 0.3/0.5oz,Max 3oz, advance 4-6oz
Busur dan putaran: 0,075%
min.ukuran lubang: 0.15mm (＜0.15 mm perlu ditinjau)
Lubang bor HDI Min: 0,08-0,10MM
Jalur / celah PCB: 3mil (0,075mm)
Garis besar PCB: Perutean / V-CUT / Punching
Ketebalan topeng solder: standar 15-20um;Lanjutan: 35um
Lebar jembatan topeng solder min: hijau 4mil, warna lain 4.8mil
Lubang pengisian topeng solder: 0.1-0.5mm
Warna topeng solder:hijau, hijau matt, biru, biru matt, hitam, hitam matt, kuning, merah, putih, dll
Silkscreen PCB: Putih, Hitam dan sebagai permintaan Anda
Ketebalan masker yang dapat dikupas: 500-1000um
Film oksidasi OSP: 0.2-0.5um
| Jumlah lapisan papan sirkuit: | 8L | Laminasi papan sirkuit: | FR4 TG180 |
| Lapisan Tembaga tebal: | 1/1/1/2/2/1/1/1oz | Ketebalan papan: | 1.6MM |
| Ukuran lubang terkecil: | 0.20mm | Track/celah PCB terkecil: | 3/3jt |
| Warna topeng solder: | Hijau | Warna layar sutra: | Putih |
| Permukaan PCB selesai: | Emas Perendaman | Profil papan: | Perutean/V-CUT/Punching |
| Aplikasi Papan PCB: | produk digital | ||
| Meminta persyaratan khusus: | ruang garis kecil dan celah: 3/3mil//kontrol impedansi/BGA | ||
FAQ:
Q1: Apakah Anda pabrik atau perusahaan perdagangan?
A: Ya, kami adalah pabriknya, kami memiliki pembuatan PCB prototipe cepat yang independen & jalur produksi PCB volume besar.
Q2: Apa jenis format file PCB yang dapat Anda terima untuk produksi?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
Q3: Apakah file PCB saya aman saat saya mengirimkannya kepada Anda untuk pembuatan?
A: Kami menghormati hak cipta pelanggan dan tidak akan pernah membuat PCB untuk orang lain dengan file Anda kecuali kami menerima izin tertulis dari pihak Anda, atau kami tidak akan membagikan file ini dengan pihak ke-3 lainnya.Dan kita bisa menandatangani NDA dengan klien jika perlu.
Q4: Jika kita tidak memiliki file PCB/file Gerber, hanya memiliki sampel PCB, dapatkah Anda memproduksinya untuk saya?
A: Ya, kami dapat membantu Anda mengkloning PCB.Kirimkan saja sampel PCB kepada kami, kami dapat mengkloning desain PCB dan mengerjakannya.
Q5: Apa lead time standar Anda untuk PCB?
A: Sampel/prototipe (kurang dari 3 meter persegi):
1-2 Lapisan: 3 hingga 5 hari kerja (24 jam tercepat untuk layanan giliran cepat)
4-8 Lapisan: 7~12 hari kerja (48 jam tercepat untuk layanan giliran cepat)
Produksi massal (kurang dari 200 meter persegi):
1-2 Lapisan: 7 hingga 12 hari kerja
4-8 Lapisan: 10 hingga 15 hari kerja
Q6: Pembayaran apa yang Anda terima?
A: Wire Transfer (T/T) atau Letter of Credit (L/C) atau Paypal (hanya untuk nilai kecil kurang dari 500 USD)
