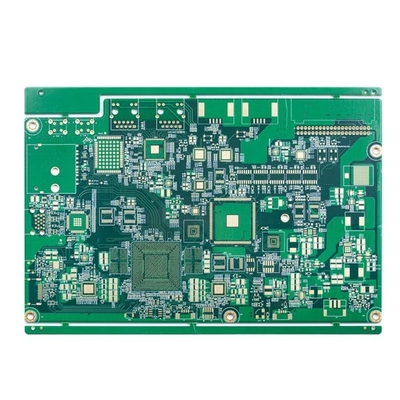

Perendaman Emas 2u 10 Lapisan Papan Sirkuit Cetak FR4 TG170 Marterial Resin Terpasang Lubang
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDetail produk
| Lapisan PCB | Papan Lubang Tertancap Resin PCB 10 Lapisan | Marterial | FR4 TG170 |
|---|---|---|---|
| permukaan PCB | Perendaman Emas 2u | Topeng solder | TAIYO Hijau kedua sisi |
| Aplikasi | produk digital | Waktu memimpin | 24H tercepat untuk 2L dan 4L |
| Cahaya Tinggi | TG170 10 lapisan papan sirkuit tercetak,FR4 10 lapisan papan sirkuit tercetak,Resin Terpasang Lubang 10 lapisan pcb |
||
Deskripsi Produk
Papan Sirkuit Cetak Multilayer 10L Papan Resin Terpasang Lubang Papan Kontrol Impedansi Kecil BGA
Papan Lubang Tertancap Resin PCB 10 Lapisan
Lapisan maksimum: 32 lapisan (≥20 lapisan perlu ditinjau)
Ukuran panel akhir maksimal: 740* 500 MM (> 600 MM perlu ditinjau)
Ukuran panel minimal selesai: 5 * 5mm
Bahan PCB: PI + FR4, FR4, Rogers
Ketebalan PCB: 0.2 ~ 4.0mm (0.2 mm, ＞4 mm perlu ditinjau) (Ketebalan papan 0.6mm, tidak berlaku untuk permukaan HASL)
ketebalan tembaga dari tembaga dasar bagian dalam dan luar: Min 0.3/0.5oz,Max 3oz, advance 4-6oz
Busur dan putaran: 0,075%
min.ukuran lubang: 0.15mm (＜0.15 mm perlu ditinjau)
Lubang bor HDI Min: 0,08-0,10MM
Jalur / celah PCB: 3mil (0,075mm)
Garis besar PCB: Perutean / V-CUT / Punching
Ketebalan topeng solder: standar 15-20um;Lanjutan: 35um
Lebar jembatan topeng solder min: hijau 4mil, warna lain 4.8mil
Lubang pengisian topeng solder: 0.1-0.5mm
Warna topeng solder:hijau, hijau matt, biru, biru matt, hitam, hitam matt, kuning, merah, putih, dll
Silkscreen PCB: Putih, Hitam dan sebagai permintaan Anda
Ketebalan masker yang dapat dikupas: 500-1000um
Film oksidasi OSP: 0.2-0.5um
| Jumlah lapisan papan sirkuit: | 10 L | Laminasi papan sirkuit: | FR4 TG170 |
| Lapisan Tembaga tebal: | Luar 1oz Dalam 1oz | Ketebalan papan: | 1.6MM |
| Ukuran lubang terkecil: | 0.20mm | Track/celah PCB terkecil: | 4/4jt |
| Warna topeng solder: | TAIYO Hijau | Warna layar sutra: | Putih |
| Permukaan PCB selesai: | Emas Perendaman | Profil papan: | Rute |
| Aplikasi Papan PCB: | produk digital | ||
| Meminta persyaratan khusus: | kontrol impedansi / resin diisi dan dilapisi / 0,25mm BGA | ||
FAQ:
Q1: Berapa jumlah pesanan minimum Anda?
A: Tidak Ada MOQ. Kuantitas hanya akan mempengaruhi harga.Silahkan hubungi kami untuk RFQ.
Q2: Bagaimana Anda biasanya mengirimkan PCB?
A: Biasanya untuk paket kecil, kami akan mengirimkan papan melalui DHL, UPS, FedEx door to door service, kami dapat menggunakan akun pengiriman Anda untuk melakukan penagihan atau menggunakan akun kami untuk mengirim dalam jangka waktu pengiriman DDU (import duty unpaid).
Untuk barang berat lebih dari 300kg, kami dapat mengirimkan papan PCB Anda dengan kapal atau udara untuk menghemat biaya pengiriman.Tentu saja, jika Anda memiliki pengirim sendiri, kami dapat menghubungi mereka untuk menangani kiriman Anda.
Q3: Bagaimana dengan kapasitas produksi pabrik PCB Anda?
A: kapasitas produksi bulanan Kami adalah 50,000 meter persegi/bulan dan 5000 jenis/bulan.
Q4: Di negara mana Anda pernah bekerja?
A: AMERIKA SERIKAT, Kanada, Italia, Jerman, Inggris, Spanyol, Prancis, Rusia, Iran, Turki, Republik Ceko, Austria, Australia, Brasil, Jepang, India dll.
Q5: Apakah Anda juga menyediakan layanan Perakitan PCB?
Untuk barang berat lebih dari 300kg, kami dapat mengirimkan papan PCB Anda dengan kapal atau udara untuk menghemat biaya pengiriman.Tentu saja, jika Anda memiliki pengirim sendiri, kami dapat menghubungi mereka untuk menangani kiriman Anda.
