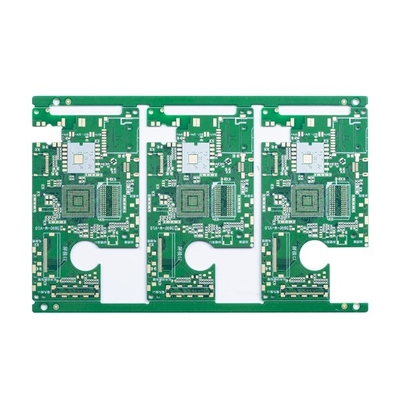

ENIG 3u Surface 6 Layer PCB Green Solder mask Prototype Printed Circuit Board
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDetail produk
| Lapisan PCB | Papan Sirkuit Cetak Kaku 6 Lapisan | Marterial | FR4 TG150 |
|---|---|---|---|
| permukaan PCB | ENIG 3u | Topeng solder | Hijau |
| Track/celah PCB terkecil | 3/4jt | Lubang terkecil | 0.20mm |
| Aplikasi | catu daya | Waktu memimpin | 24H tercepat untuk 2L dan 4L |
| Cahaya Tinggi | ENIG 3u 6 Lapisan PCB,Prototipe 6 Lapisan PCB,6 Lapisan Prototipe Papan Sirkuit Cetak |
||
Deskripsi Produk
Papan Sirkuit Cetak Multilayer 6 Lapisan Prototipe PCB Papan Sirkuit Cetak Papan Sirkuit Cetak Kosong
Papan Sirkuit Cetak Kaku 6 Lapisan
Sirkuit HSX mencakup lebih dari 5.000 produk PCB setiap bulan, dari lapisan tunggal hingga PCB FR-4 32L, dari PCB IMS, Papan HDI, hingga papan PTFE frekuensi tinggi dan papan Rigid-flex.Kami menyediakan layanan produksi belokan cepat yang fleksibel (12 jam hingga 72 jam), serta produksi PCB volume kecil hingga volume besar.
Produk banyak digunakan di bidang teknologi tinggi seperti komunikasi, catu daya, jaringan komputer, produk digital, kontrol industri, sains dan pendidikan, peralatan medis, dan luar angkasa.
Lapisan maksimum: 32 lapisan (≥20 lapisan perlu ditinjau)
Ukuran panel akhir maksimal: 740* 500 MM (> 600 MM perlu ditinjau)
Ukuran panel minimal selesai: 5 * 5mm
Bahan PCB: PI + FR4, FR4, Rogers...
Ketebalan PCB: 0.2 ~ 4.0mm (0.2 mm, ＞4 mm perlu ditinjau) (Ketebalan papan 0.6mm, tidak berlaku untuk permukaan HASL)
ketebalan tembaga dari tembaga dasar bagian dalam dan luar: Min 0.3/0.5oz,Max 3oz, advance 4-6oz
Busur dan putaran: 0,075%
min.ukuran lubang: 0.15mm (＜0.15 mm perlu ditinjau)
Lubang bor HDI Min: 0,08-0,10MM
Jalur / celah PCB: 3mil (0,075mm)
Garis besar PCB: Perutean / V-CUT / Punching
Ketebalan topeng solder: standar 15-20um;Lanjutan: 35um
Lebar jembatan topeng solder min: hijau 4mil, warna lain 4.8mil
Lubang pengisian topeng solder: 0.1-0.5mm
Warna topeng solder:hijau, hijau matt, biru, biru matt, hitam, hitam matt, kuning, merah, putih, dll
Silkscreen PCB: Putih, Hitam dan sebagai permintaan Anda
Ketebalan masker yang dapat dikupas: 500-1000um
Film oksidasi OSP: 0.2-0.5um
| Jumlah lapisan: | 6 lapisan | Laminasi papan sirkuit: | FR4, TG150 |
| Ketebalan Tembaga yang berbeda: | 1/1/1/1/1/1OZ | Papan PCB tebal: | 1,0 MM |
| Lubang pengeboran mekanis terkecil: | 0,20 mm | min.jarak/spasi garis: | 3/4jt |
| Warna topeng solder: | Hijau | Warna legenda: | Putih |
| Permukaan PCB selesai: | Perendaman Emas 3u | Profil papan: | Penggilingan + V-CUT |
| Aplikasi Papan PCB: | catu daya | ||
| Meminta persyaratan khusus: | ruang garis kecil dan celah: 3/4mil/kontrol impedansi/resin diisi dan dilapisi lebih/0.25mm BGA | ||
FAQ:
Q1: Apakah Anda pabrik atau perusahaan perdagangan?
A: Ya, kami adalah pabriknya, kami memiliki pembuatan PCB prototipe cepat yang independen & jalur produksi PCB volume besar.
Q2: Apa jenis format file PCB yang dapat Anda terima untuk produksi?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
Q3: Apakah file PCB kami akan diperiksa.
J: Ya.Data Anda akan diperiksa oleh Tim Engineer kami.Jika kami menemukan masalah teknis atau memiliki pertanyaan, kami akan menghubungi Anda dan menyelesaikan masalah bersama.
Q4: Apakah produk kami akan diuji sebelum pengiriman.
J: Ya.Kami dapat menyediakan Pengujian Sirkuit Fungsi jika Anda memberi kami metode pengujian.
Q5: Apakah Anda juga menyediakan layanan Perakitan PCB?
Untuk barang berat lebih dari 300kg, kami dapat mengirimkan papan PCB Anda dengan kapal atau udara untuk menghemat biaya pengiriman.Tentu saja, jika Anda memiliki pengirim sendiri, kami dapat menghubungi mereka untuk menangani kiriman Anda.
