Immersion Gold Multilayer Printed Circuit Board 4 Lapisan PCB Lubang 0.15mm

Tempat asal CINA
Nama merek Huashengxin
Sertifikasi UL , ISO9001
Nomor model 135285
Kuantitas min Order 1 buah
Kemasan rincian Kekosongan
Waktu pengiriman 24H tercepat untuk 2L dan 4L
Syarat-syarat pembayaran T/T

Hubungi saya untuk sampel gratis dan kupon.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.

x
Detail produk
Lapisan PCB Papan Sirkuit Cetak 4 Lapisan Kaku Marterial FR4 TG150
permukaan PCB Emas Perendaman Topeng solder Hijau
Track/celah PCB terkecil 3/3jt Lubang terkecil 0.15mm
Aplikasi komunikasi Waktu memimpin 24H tercepat untuk 2L dan 4L
Cahaya Tinggi

Papan Sirkuit Cetak 4 Lapisan Multilayer

,

Papan Sirkuit Cetak Multilayer Emas Perendaman

,

PCB 4 Lapisan 0

Tinggalkan pesan
Deskripsi Produk

Papan Sirkuit Cetak Multilayer 4 Lapisan PCB Papan Sirkuit Cetak Utama Papan Sirkuit Cetak Kecil



Papan Sirkuit Cetak 4 Lapisan Kaku



Sirkuit HSX mencakup lebih dari 5.000 produk PCB setiap bulan, dari lapisan tunggal hingga PCB FR-4 32L, dari PCB IMS, Papan HDI, hingga papan PTFE frekuensi tinggi dan papan Rigid-flex.Kami menyediakan layanan produksi belokan cepat yang fleksibel (12 jam hingga 72 jam), serta produksi PCB volume kecil hingga volume besar.



Produk banyak digunakan di bidang teknologi tinggi seperti komunikasi, catu daya, jaringan komputer, produk digital, kontrol industri, sains dan pendidikan, peralatan medis, dan luar angkasa.



Lapisan maksimum: 32 lapisan (≥20 lapisan perlu ditinjau)



Ukuran panel akhir maksimal: 740* 500 MM (> 600 MM perlu ditinjau)



Ukuran panel minimal selesai: 5 * 5mm


Bahan PCB: PI + FR4, FR4, Rogers...


Ketebalan PCB: 0.2 ~ 4.0mm (0.2 mm, >4 mm perlu ditinjau) (Ketebalan papan 0.6mm, tidak berlaku untuk permukaan HASL)



ketebalan tembaga dari tembaga dasar bagian dalam dan luar: Min 0.3/0.5oz,Max 3oz, advance 4-6oz



Busur dan putaran: 0,075%



min.ukuran lubang: 0.15mm (<0.15 mm perlu ditinjau)



Lubang bor HDI Min: 0,08-0,10MM


Jalur / celah PCB: 3mil (0,075mm)


Garis besar PCB: Perutean / V-CUT / Punching



Ketebalan topeng solder: standar 15-20um;Lanjutan: 35um



Lebar jembatan topeng solder min: hijau 4mil, warna lain 4.8mil



Lubang pengisian topeng solder: 0.1-0.5mm



Warna topeng solder:hijau, hijau matt, biru, biru matt, hitam, hitam matt, kuning, merah, putih, dll


Silkscreen PCB: Putih, Hitam dan sebagai permintaan Anda



Ketebalan masker yang dapat dikupas: 500-1000um


Film oksidasi OSP: 0.2-0.5um



Lapisan PCB 4L bahan PCB FR4
Ketebalan tembaga 1/1/1/1OZ Ketebalan PCB 1.0MM
min.ukuran lubang 0.15mm Jalur/celah PCB min: 3/3jt
Masker solder PCB Hijau layar sutra PCB Putih
Permukaan PCB selesai Emas Perendaman garis besar PCB Perutean/V-CUT
Aplikasi komunikasi
Persyaratan khusus: ruang garis kecil dan celah: 3/3mil/menit.melalui ukuran lubang 0.15mm/kontrol impedansi//resin diisi dan dilapisi

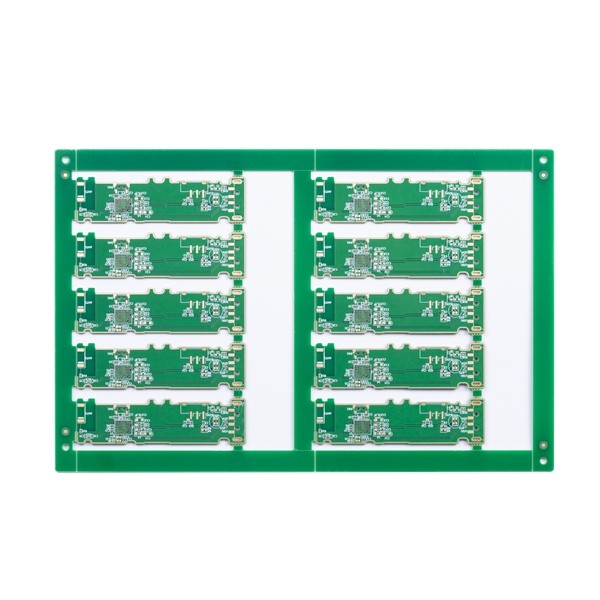

Immersion Gold Multilayer Printed Circuit Board 4 Lapisan PCB Lubang 0.15mm 0

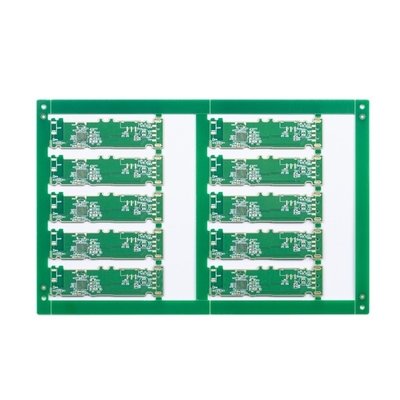

Immersion Gold Multilayer Printed Circuit Board 4 Lapisan PCB Lubang 0.15mm 1

FAQ:
Q1: Bisakah Anda menyediakan layanan Perakitan PCB dan sumber komponen?
A: Ya, kami juga dapat menyediakan sumber komponen dan layanan Perakitan PCB serta pembuatan kotak jika diminta.



Q2: Dengan negara mana Anda bekerja?
A: AMERIKA SERIKAT, Kanada, Italia, Jerman, Inggris, Spanyol, Prancis, Rusia, Iran, Turki, Republik Ceko, Austria, Australia, Brasil, Jepang, India dll.



Q3: Apakah file PCB saya aman saat saya mengirimkannya kepada Anda untuk pembuatan?
A: Kami menghormati hak cipta pelanggan dan tidak akan pernah membuat PCB untuk orang lain dengan file Anda kecuali kami menerima izin tertulis dari pihak Anda, atau kami tidak akan membagikan file ini dengan pihak ke-3 lainnya.Dan kita bisa menandatangani NDA dengan klien jika perlu.



Q4: Jika kita tidak memiliki file PCB/file Gerber, hanya memiliki sampel PCB, dapatkah Anda memproduksinya untuk saya?
A: Ya, kami dapat membantu Anda mengkloning PCB.Kirimkan saja sampel PCB kepada kami, kami dapat mengkloning desain PCB dan mengerjakannya.



Q5: Apa lead time standar Anda untuk PCB?
A: Sampel/prototipe (kurang dari 3 meter persegi):
1-2 Lapisan: 3 hingga 5 hari kerja (24 jam tercepat untuk layanan giliran cepat)
4-8 Lapisan: 7~12 hari kerja (48 jam tercepat untuk layanan giliran cepat)
Produksi massal (kurang dari 200 meter persegi):
1-2 Lapisan: 7 hingga 12 hari kerja
4-8 Lapisan: 10 hingga 15 hari kerja
