Kontrol Impedansi Papan Sirkuit 6 Lapisan FR4 TG135 Kesenjangan Ruang Garis Kecil

Tempat asal CINA
Nama merek Huashengxin
Sertifikasi UL , ISO9001
Nomor model 135315
Kuantitas min Order 1 buah
Kemasan rincian Kekosongan
Waktu pengiriman 24H tercepat untuk 2L dan 4L
Syarat-syarat pembayaran T/T

Hubungi saya untuk sampel gratis dan kupon.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.

x
Detail produk
Lapisan PCB 6 Lapisan PCB Kaku dengan ruang dan celah garis kecil Marterial FR4, TG135
permukaan PCB Emas Perendaman Topeng solder Biru
Track/celah PCB terkecil 3/4jt Lubang terkecil 0.2MM
Aplikasi kontrol industri Persyaratan Khusus ruang garis kecil dan celah: 3/4mil/kontrol impedansi/0.25mm BGA
Cahaya Tinggi

Kontrol Impedansi 6 lapisan papan sirkuit

,

FR4 6 lapisan papan sirkuit

,

TG135 6 lapisan pcb

Tinggalkan pesan
Deskripsi Produk

Papan Sirkuit Cetak Multilayer Papan Sirkuit Cetak 6 Lapisan Ruang Garis Kecil Dan Kontrol Impedansi Celah



6 Lapisan PCB Kaku dengan ruang dan celah garis kecil



Sirkuit HSX mencakup lebih dari 5.000 produk PCB setiap bulan, dari lapisan tunggal hingga PCB FR-4 32L, dari PCB IMS, Papan HDI, hingga papan PTFE frekuensi tinggi dan papan Rigid-flex.Kami menyediakan layanan produksi belokan cepat yang fleksibel (12 jam hingga 72 jam), serta produksi PCB volume kecil hingga volume besar.



Produk banyak digunakan di bidang teknologi tinggi seperti komunikasi, catu daya, jaringan komputer, produk digital, kontrol industri, sains dan pendidikan, peralatan medis, dan ruang angkasa, dan sebagainya.



Lapisan maksimum: 32 lapisan (20 lapisan perlu meninjau kemampuannya)



Ukuran panel akhir maksimum: 740* 500 MM (> 600 MM perlu meninjau kemampuan)



Ukuran panel minimal selesai: 5 * 5mm


Bahan baku: PI + FR4, FR4, Rogers, AI dan sebagainya


Ketebalan papan jadi PCB: 0.2 ~ 4.0mm (0.2 mm, >4 mm perlu ditinjau) (Ketebalan papan 0.6mm, tidak berlaku untuk permukaan HASL)



Ketebalan tembaga dari tembaga dasar bagian dalam dan luar: Min 0.3/0.5oz,Max 3oz, advance 4-6oz



Tembaga luar jadi: 6oz



Busur dan putaran: 0,075%



min.ukuran lubang: 0.15mm (<0.15 mm perlu meninjau kemampuan)



Lubang bor HDI Min: 0,08-0,10MM


Jalur / celah PCB: 3mil (0,075mm)


Garis besar PCB: Perutean / V-CUT / Punching



Ketebalan topeng solder: standar 15-20um;Lanjutan: 35um



Lebar jembatan topeng solder min: hijau 4mil, warna lain 4.8mil



Lubang terpasang topeng solder: 0,1-0,5mm



Warna topeng solder:hijau, hijau matt, biru, biru matt, hitam, hitam matt, kuning, merah, putih, dan sebagainya


Layar sutra PCB: Putih, Hitam, dan sebagainya



Ketebalan masker yang dapat dikupas: 500-1000um


Film oksidasi OSP: 0.2-0.5um



Jumlah lapisan papan sirkuit: 6L Laminasi papan sirkuit: FR4, TG135
Lapisan Tembaga tebal: 1/1/1/1/1/1OZ Ketebalan papan: 1.6MM
Ukuran lubang terkecil: 0.20mm Track/celah PCB terkecil: 3/4jt
Warna topeng solder: Biru Warna layar sutra: Putih
Permukaan PCB selesai: Emas Perendaman Profil papan: Rute
Aplikasi Papan PCB: kontrol industri
Meminta persyaratan khusus: ruang garis kecil dan celah: 3/4mil/kontrol impedansi/0.25mm BGA

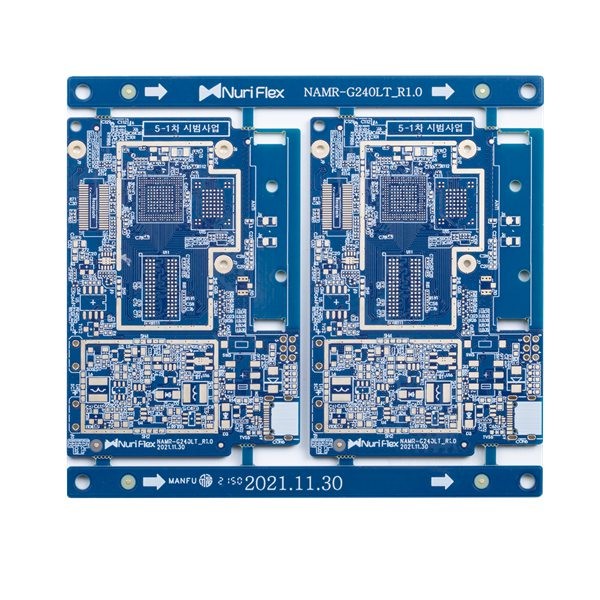

Kontrol Impedansi Papan Sirkuit 6 Lapisan FR4 TG135 Kesenjangan Ruang Garis Kecil 0Kontrol Impedansi Papan Sirkuit 6 Lapisan FR4 TG135 Kesenjangan Ruang Garis Kecil 1



FAQ:

Q1: Apakah Anda pabrik atau perusahaan perdagangan?
A: Ya, kami adalah pabriknya, kami memiliki pembuatan PCB prototipe cepat yang independen & jalur produksi PCB volume besar.



Q2: Bagaimana dengan kapasitas produksi pabrik PCB Anda?
A: kapasitas produksi bulanan Kami adalah 50,000 meter persegi/bulan dan 5000 jenis/bulan.



Q3: Jika kami tidak memiliki file PCB / file Gerber, hanya memiliki sampel PCB, dapatkah Anda memproduksinya untuk saya?
A: Ya, kami dapat membantu Anda mengkloning PCB.Kirimkan saja sampel PCB kepada kami, kami dapat mengkloning desain PCB dan mengerjakannya.



Q4: Bagaimana Anda biasanya mengirimkan PCB?
A: Biasanya untuk paket kecil, kami akan mengirimkan papan melalui DHL, UPS, FedEx door to door service, kami dapat menggunakan akun pengiriman Anda untuk melakukan penagihan atau menggunakan akun kami untuk mengirim dalam jangka waktu pengiriman DDU (import duty unpaid).
Untuk barang berat lebih dari 300kg, kami dapat mengirimkan papan PCB Anda dengan kapal atau udara untuk menghemat biaya pengiriman.Tentu saja, jika Anda memiliki pengirim sendiri, kami dapat menghubungi mereka untuk menangani kiriman Anda.



Q5: Untuk apa lead time standar Anda?produksi?
A: Sampel/prototipe (kurang dari 3 meter persegi):
1-2 Lapisan: 3 hingga 5 hari kerja (24 jam tercepat untuk layanan giliran cepat)
4-8 Lapisan: 7~12 hari kerja (48 jam tercepat untuk layanan giliran cepat)
Produksi massal (kurang dari 200 meter persegi):
1-2 Lapisan: 7 hingga 12 hari kerja
4-8 Lapisan: 10 hingga 15 hari kerja
