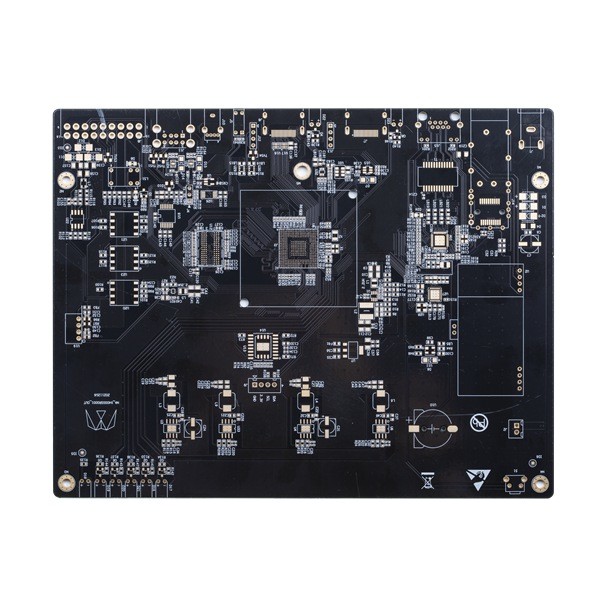

4 Layer Multilayer Printed Circuit Board 4.0mm Tebal TG135 Black Solder Mask

Papan Sirkuit Cetak Multilayer Topeng Solder Hitam 4L PCB Papan Sirkuit Kustom Membuat Papan Sirkuit Anda Sendiri

4 Lapisan PCB Kaku dengan ukuran lubang kecil

Sirkuit HSX mencakup lebih dari 5.000 produk PCB setiap bulan, dari lapisan tunggal hingga PCB FR-4 32L, dari PCB IMS, Papan HDI, hingga papan PTFE frekuensi tinggi dan papan Rigid-flex.Kami menyediakan layanan produksi belokan cepat yang fleksibel (12 jam hingga 72 jam), serta produksi PCB volume kecil hingga volume besar.

Produk banyak digunakan di bidang teknologi tinggi seperti komunikasi, catu daya, jaringan komputer, produk digital, kontrol industri, sains dan pendidikan, peralatan medis, dan ruang angkasa, dan sebagainya.

Lapisan maks: 32 lapisan (jika lebih dari 20 lapisan, perlu meninjau kemampuannya)

Ukuran panel akhir maksimum: 740*500 MM (jika lebih besar dari 600 MM, perlu meninjau kemampuan)

Ukuran panel minimal selesai: 5 * 5mm

Bahan baku: PI + FR4, FR4, Rogers, AI dan sebagainya

Ketebalan papan jadi PCB: 0.2 ~ 4.0mm (jika kurang dari0,2 mm, atau lebih dari 4 mm perlu ditinjau) (jika ketebalan papan 0,6 mm, tidak dapat diterapkan untuk permukaan HASL)

Ketebalan tembaga dari tembaga dasar bagian dalam dan luar: Min 0.3/0.5oz,Max 3oz, advance 4-6oz

Tembaga luar jadi: 6oz

Busur dan putaran: 0,075%

min.ukuran lubang: 0.15mm (＜0.15 mm perlu meninjau kemampuan)

Lubang bor HDI Min: 0,08-0,10MM

Jalur / celah PCB: 3mil (0,075mm)

Garis besar PCB: Perutean / Punching/V-CUT

Ketebalan topeng solder: standar 15-20um;Lanjutan: 35um

Lebar jembatan topeng solder min: hijau 4mil, warna lain 4.8mil

Lubang terpasang topeng solder: 0,1-0,5mm

Warna topeng solder:hijau, hijau matt, biru, biru matt, hitam, hitam matt, kuning, merah, putih, dan sebagainya

Layar sutra PCB: Putih, Hitam, dan sebagainya

Ketebalan masker yang dapat dikupas: 500-1000um

Film oksidasi OSP: 0.2-0.5um

FAQ:
Q1:Bagaimana saya bisa mendapatkan kutipan??
A: Mohon kirimkan file gerber dengan format Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB dan berikan jumlah permintaan.Kami akan memberikan kutipan sesuai.

Q2:Bisakah Anda membuat PCB dari file gambar??
A: Tidak. Tetapi jika Anda dapat mengirimkan sampel PCB kepada kami, kami dapat mengkloning desainnya dan menyelesaikannya.

Q3:Apakah Anda memiliki PCB dalam stok?.
A: Sebagian besar papan PCB disesuaikan, dan mereka memiliki desain yang berbeda, kami memproduksinya sesuai dengan file gerber yang disediakan oleh pelanggan.

Q4:Bahan FR4 apa yang biasanya Anda gunakan?

A: Kingboard, ITEQ, Shengyi...

Q5:Cara pengiriman seperti apa yang biasanya Anda gunakan??
A: Untuk pesanan volume kecil, kami selalu menyarankan untuk mengirimkan papan melalui layanan DHL, UPS, FedEx door to door, kami dapat menggunakan akun pengiriman Anda untuk melakukan pengumpulan atau menggunakan akun kami untuk mengirim dalam jangka waktu pengiriman DDU (bea masuk tidak dibayar).
Dan untuk pesanan volume besar, untuk menghemat biaya pengiriman, kami akan menyarankan untuk mengatur pengiriman melalui udara atau laut, Tentu saja, jika Anda memiliki pengirim sendiri dan dapat memberikan informasi kepada kami, kami dapat menghubungi mereka untuk mengatur pengiriman.
