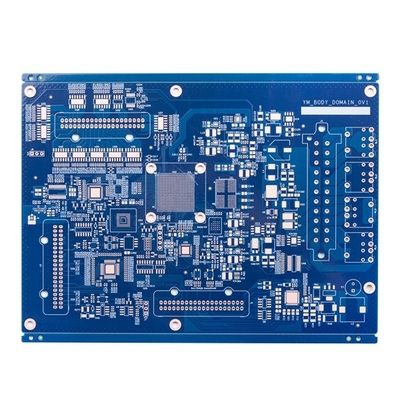

membuat Prototipe Rigid Printed Circuit Board Multilayer 8 Layer OSP Surface

Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xLapisan PCB | 8 Layer Rigid Printed Circuit Board Kontrol Impedansi Masker Solder Biru | Marterial | FR4, TG150 |
---|---|---|---|
permukaan PCB | OSP | Topeng solder | Biru |
Track/celah PCB terkecil | 3/4jt | Lubang terkecil | 0.2MM |
Aplikasi | kontrol industri | Persyaratan Khusus | ruang garis kecil dan celah: 3/4mil/kontrol impedansi/resin diisi dan dilapisi lebih/0.25mm BGA |
Cahaya Tinggi | 8 Lapisan Papan Sirkuit Cetak Kaku,Papan Sirkuit Cetak Prototipe Kaku,Papan Sirkuit Cetak Kosong OSP |
Papan Sirkuit Cetak Multilayer Perakitan Papan Sirkuit Cetak Prototipe PCB Papan Sirkuit Cetak Kosong
8 Lapisan Rigid FLEX Printed Circuit Board Kontrol Impedansi Masker Solder Biru
Didirikan pada tahun 2010, Sirkuit Huashengxin Shenzhen adalah produsen profesional untuk papan sirkuit tercetak.Sirkuit HSX menyediakan layanan produksi belokan cepat yang fleksibel (12 jam hingga 72 jam), serta produksi PCB volume kecil hingga volume besar.Produknya mencakup 1~32L FR-4 PCB, IMS PCB, Papan HDI, papan PTFE frekuensi tinggi dan papan Rigid-flex dll.
Produknya banyak digunakan di bidang teknologi tinggi seperti komunikasi, catu daya, jaringan komputer, produk digital, kontrol industri, sains dan pendidikan, peralatan medis, dan dirgantara, dan sebagainya.
Keunggulan HSX:
1) PCB manufaktur profesional selama 10 tahun
2) Pemosisian kelas atas, lini produksi profesional
3) Teknologi manufaktur yang stabil dan matang
4) jaminan kualitas keandalan yang tinggi
5) Sistem layanan pasar yang komprehensif
6) Respon cepat, pengiriman cepat
Lapisan maksimum: 32 lapisan (jika lebih dari 20 lapisan, perlu meninjau kemampuannya)
Ukuran panel akhir maksimal: 740*500 MM (jika lebih besar dari 600 MM, perlu meninjau kemampuan)
Ukuran panel minimal selesai: 5 * 5mm
Bahan baku: PI + FR4, FR4, Rogers, AI dan sebagainya
Ketebalan papan jadi PCB: 0,2 ~ 4,0mm (jika kurang dari 0,2 mm, atau lebih dari 4 mm perlu ditinjau) (jika ketebalan papan 0,6 mm, tidak dapat diterapkan untuk permukaan HASL)
Ketebalan tembaga dari tembaga dasar bagian dalam dan luar: Min 0.3/0.5oz,Max 3oz, advance 4-6oz
Tembaga luar jadi: 6oz
Busur dan putaran: 0,075%
min.ukuran lubang: 0.15mm (<0.15 mm perlu meninjau kemampuan)
Lubang bor HDI Min: 0,08-0,10MM
Jalur / celah PCB: 3mil (0,075mm)
Garis besar PCB: Perutean / Punching / V-CUT
Ketebalan topeng solder: standar 15-20um;Lanjutan: 35um
Lebar jembatan topeng solder min: hijau 4mil, warna lain 4.8mil
Lubang terpasang topeng solder: 0,1-0,5mm
Warna topeng solder: hijau, hijau matt, biru, biru matt, hitam, hitam matt, kuning, merah, putih, dan sebagainya
Layar sutra PCB: Putih, Hitam, dan sebagainya
Ketebalan masker yang dapat dikupas: 500-1000um
Film oksidasi OSP: 0.2-0.5um
|
FAQ:
1. Layanan apa yang dapat Anda berikan?
Papan Sirkuit Tercetak, Perakitan Sirkuit Tercetak, pesanan Prototipe Cepat
2. Seberapa cepat waktu tunggu Anda?
Papan HDI tercepat 3 WD, 2L dan 4L Papan kaku tercepat 24H
3. Bagaimana cara mendapatkan kutipan cepat?
Harap berikan file gerber dan detail papan (termasuk lapisan, ketebalan papan, ketebalan tembaga, perawatan permukaan, topeng solder dan warna silkscreen, permintaan khusus jika ada, jumlah permintaan, dll)
Daftar contoh:
Lapisan PCB | 4L |
permukaan PCB | ENIG |
bahan PCB | FR4, TG135 |
ketebalan Tembaga jadi | 2/2/2/2 ons |
warna topeng solder | Sisi ganda, merah |
Layar sutra | Sisi ganda, hitam |
Kuantitas | 1000pcs, 2 minggu |
4. Syarat pembayaran apa yang Anda lakukan?menerima?
A: Wire Transfer (T/T) atau Letter of Credit (L/C) atau Paypal (hanya untuk nilai kecil kurang dari 500 USD)
