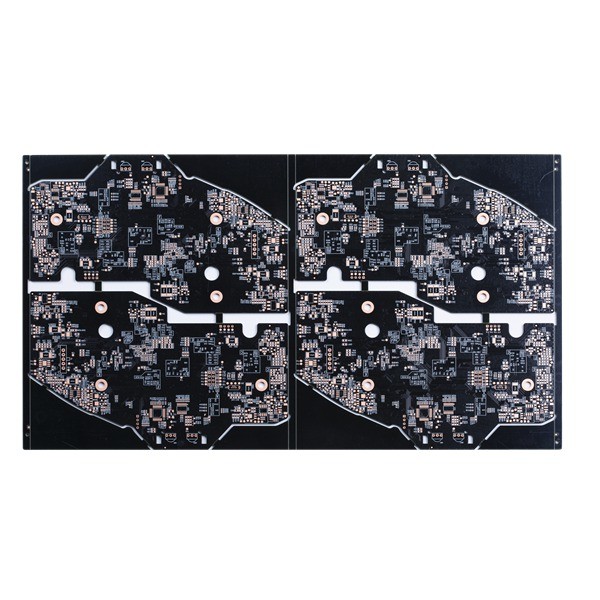

4L Rigid Multilayer Printed Circuit Board Topeng Solder Hitam dengan Film Oksidasi OSP

Papan Sirkuit Cetak Multilayer 4L Papan Sirkuit Cetak Kaku Dengan Topeng Solder Biru Papan Sirkuit Cetak Utama

Papan Sirkuit Cetak Kaku 4L dengan Masker Solder Biru

Sirkuit Huashengxin Shenzhen adalah produsen profesional untuk papan sirkuit tercetak, yang menyediakan layanan produksi belokan cepat yang fleksibel (12 jam hingga 72 jam), volume kecil, serta manufaktur PCB volume besar.Produk mencakup dari lapisan tunggal hingga 32 lapisan, jenis produk berkisar dari FR-4 PCB, IMS PCB, Papan HDI, papan PTFE frekuensi tinggi, hingga papan Rigid-flex.

Papan sirkuit tercetak banyak digunakan di bidang teknologi tinggi, produk komunikasi, perangkat yang disuplai daya, bidang jaringan komputer, produk digital, fasilitas kontrol industri, perangkat sains dan pendidikan, perangkat medis, dan bidang kedirgantaraan dan sebagainya.

Lapisan maks: 32 lapisan (jika lebih dari 20 lapisan, perlu meninjau kemampuannya)

Ukuran panel akhir maksimum: 740*500 MM (jika lebih besar dari 600 MM, perlu meninjau kemampuan)

Ukuran panel minimal selesai: 5 * 5mm
Bahan baku: PI + FR4, FR4, Rogers, AI dan sebagainya
Ketebalan papan jadi PCB: 0.2 ~ 4.0mm (jika kurang dari 0.2 mm, atau lebih dari 4 mm perlu ditinjau) (jika ketebalan papan 0.6mm, tidak dapat diterapkan untuk permukaan HASL)

Ketebalan tembaga dari tembaga dasar bagian dalam dan luar: Min 0.3/0.5oz,Max 3oz, advance 4-6oz

Tembaga luar jadi: 6oz

Busur dan putaran: 0,075%

min.ukuran lubang: 0.15mm (＜0.15 mm perlu meninjau kemampuan)

Lubang bor HDI Min: 0,08-0,10MM
Jalur / celah PCB: 3mil (0,075mm)
Garis besar PCB: Perutean / Punching / V-CUT

Ketebalan topeng solder: standar 15-20um;Lanjutan: 35um

Lebar jembatan topeng solder min: hijau 4mil, warna lain 4.8mil

Lubang terpasang topeng solder: 0,1-0,5mm

Warna topeng solder: hijau, hijau matt, biru, biru matt, hitam, hitam matt, kuning, merah, putih, dan sebagainya
Layar sutra PCB: Putih, Hitam, dan sebagainya

Ketebalan masker yang dapat dikupas: 500-1000um
Film oksidasi OSP: 0.2-0.5um


FAQ:

1. Layanan apa yang dapat Anda berikan?

A: Papan Sirkuit Tercetak Kaku, PCB Fleksibel, papan HDI, papan sirkuit cetak berbasis tembaga, Rakitan Sirkuit Cetak, Prototipe Cepat, Pesanan putar cepat.

2. Seberapa cepat waktu tunggu Anda?

A: 3 WD tercepat untuk papan HDI, 24 jam tercepat untuk papan 2L dan 4LRigid standar.

3. Bagaimana saya bisa mendapatkan penawaran?

A:Anda dapat meminta permintaan kutipan tradisional dengan mengirimkan email ke kotak email kami lenayang@hsxcircuit.com atau sales07@hsxcircuit.com dan kami akan mengutipnya secara normal dalam waktu 24 jam (proyek khusus akan membutuhkan lebih banyak waktu), jangan lupa untuk melampirkan File Gerber dan semua file lain yang diperlukan untuk kutipan PCB.
Dan juga, Anda dapat menghubungi kami langsung di situs web dengan menyediakan file dan spesifikasi gerber.

4. Apa syarat pembayaran yang Anda lakukan?menerima?

A: Wire Transfer (T/T) atau Letter of Credit (L/C) atau Paypal (hanya untuk nilai kecil kurang dari 500 USD)
