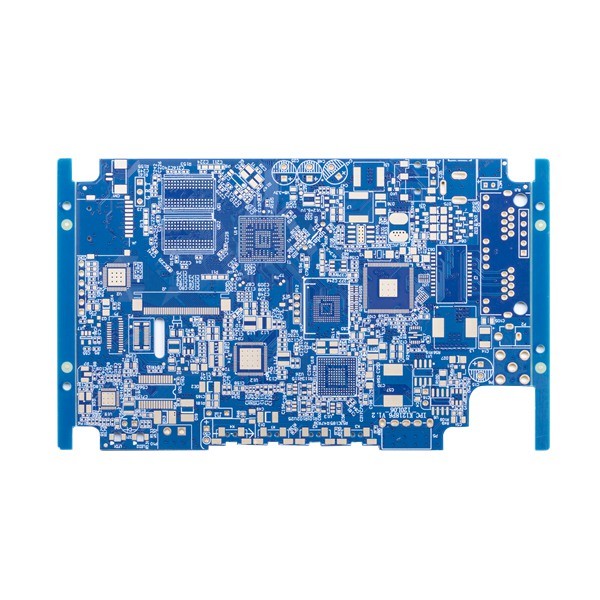

Immersion Gold 2u Multilayer PCB Board FR4 TG150 Marterial Untuk Kontrol Industri

Papan Sirkuit Cetak Multilayer Membuat Papan Sirkuit Produk Kontrol Industri PCB Kosong

Papan Sirkuit Cetak Kaku 4L dengan Masker Solder Biru

Didirikan pada tahun 2010, Sirkuit Huashengxin Shenzhen adalah produsen profesional untuk papan sirkuit tercetak.Sirkuit HSX menyediakan layanan produksi belokan cepat yang fleksibel (12 jam hingga 72 jam), serta produksi PCB volume kecil hingga volume besar.Produknya mencakup 1~32L FR-4 PCB, IMS PCB, Papan HDI, papan PTFE frekuensi tinggi dan papan Rigid-flex dll.

Produknya banyak digunakan di bidang teknologi tinggi seperti komunikasi, catu daya, jaringan komputer, produk digital, kontrol industri, sains dan pendidikan, peralatan medis, dan dirgantara, dan sebagainya.

Lapisan maks: 32 lapisan (jika lebih dari 20 lapisan, perlu meninjau kemampuannya)

Ukuran panel akhir maksimum: 740*500 MM (jika lebih besar dari 600 MM, perlu meninjau kemampuan)

Ukuran panel minimal selesai: 5 * 5mm
Bahan baku: PI + FR4, FR4, Rogers, AI dan sebagainya
Ketebalan papan jadi PCB: 0.2 ~ 4.0mm (jika kurang dari 0.2 mm, atau lebih dari 4 mm perlu ditinjau) (jika ketebalan papan 0.6mm, tidak dapat diterapkan untuk permukaan HASL)

Ketebalan tembaga dari tembaga dasar bagian dalam dan luar: Min 0.3/0.5oz,Max 3oz, advance 4-6oz

Tembaga luar jadi: 6oz

Busur dan putaran: 0,075%

min.ukuran lubang: 0.15mm (＜0.15 mm perlu meninjau kemampuan)

Lubang bor HDI Min: 0,08-0,10MM
Jalur / celah PCB: 3mil (0,075mm)
Garis besar PCB: Perutean / Punching / V-CUT

Ketebalan topeng solder: standar 15-20um;Lanjutan: 35um

Lebar jembatan topeng solder min: hijau 4mil, warna lain 4.8mil

Lubang terpasang topeng solder: 0,1-0,5mm

Warna topeng solder: hijau, hijau matt, biru, biru matt, hitam, hitam matt, kuning, merah, putih, dan sebagainya
Layar sutra PCB: Putih, Hitam, dan sebagainya

Ketebalan masker yang dapat dikupas: 500-1000um
Film oksidasi OSP: 0.2-0.5um


FAQ:
1. Layanan apa yang dapat Anda berikan?
A: Papan Sirkuit Tercetak Kaku, PCB Fleksibel, papan HDI, papan sirkuit cetak berbasis tembaga, Rakitan Sirkuit Cetak, Prototipe Cepat, Pesanan putar cepat.

2. Seberapa cepat waktu tunggu Anda?
A: Papan HDI tercepat 3 WD, 2L dan 4L Papan kaku 24H tercepat.

3. Bagaimana cara mendapatkan kutipan cepat?
A: Harap berikan file gerber dan spesifikasi PCB (termasuk lapisan, ketebalan papan, ketebalan tembaga, perawatan permukaan, topeng solder dan warna silkscreen, permintaan khusus jika ada, jumlah permintaan, dll)
Daftar contoh:


4. Syarat pembayaran apa yang Anda terima?
A: Wire Transfer (T/T) atau Letter of Credit (L/C) atau Paypal (hanya untuk nilai kecil kurang dari 500 USD)
