Papan Sirkuit Cetak Multilayer Kosong Permukaan OSP 0.3mm Epoxy Terpasang Vias

Tempat asal Cina
Nama merek Huashengxin
Sertifikasi UL , ISO9001
Nomor model 135492
Kuantitas min Order 1 buah
Kemasan rincian Kekosongan
Waktu pengiriman 24H tercepat untuk 2L dan 4L
Syarat-syarat pembayaran T/T

Hubungi saya untuk sampel gratis dan kupon.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.

x
Detail produk
Lapisan PCB PCB Hitam 4L dengan Vias Terpasang Epoxy Marterial FR4, TG biasa
permukaan PCB OSP Topeng solder Hitam
Track/celah PCB terkecil 3/4jt Lubang terkecil 0.3mm
Aplikasi produk digital Persyaratan Khusus ruang garis kecil dan celah: 3/4mil/kontrol impedansi/epoksi melalui dan berlapis lebih/0.25mm BGA
Cahaya Tinggi

Papan Sirkuit Cetak Multilayer Kosong

,

Papan Sirkuit Cetak Multilayer Permukaan OSP

,

Papan Sirkuit Kosong Epoxy Terpasang Vias

Tinggalkan pesan
Deskripsi Produk

Papan Sirkuit Cetak Multilayer Papan Sirkuit Cetak Papan Sirkuit Kosong Epoxy Terpasang Vias

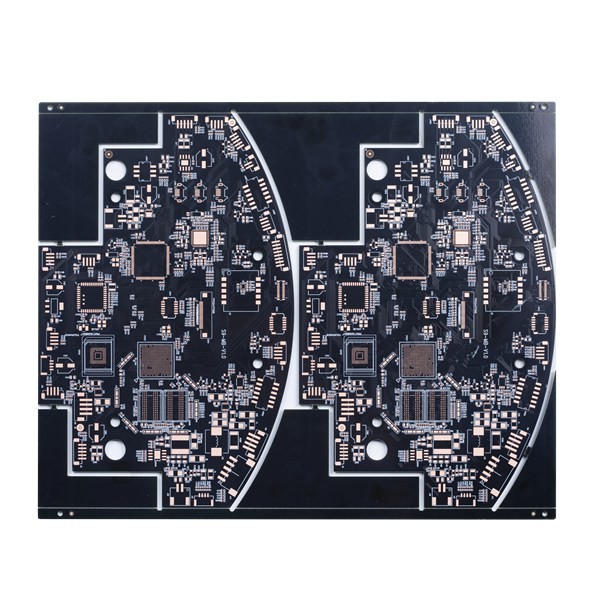

PCB Hitam 4L dengan Vias Terpasang Epoxy

Didirikan pada tahun 2010, Sirkuit Huashengxin Shenzhen adalah produsen profesional untuk papan sirkuit tercetak.Sirkuit HSX menyediakan layanan produksi belokan cepat yang fleksibel (12 jam hingga 72 jam), serta produksi PCB volume kecil hingga volume besar.Produknya mencakup 1~32L FR-4 PCB, IMS PCB, Papan HDI, papan PTFE frekuensi tinggi dan papan Rigid-flex dll.

Produknya banyak digunakan di bidang teknologi tinggi seperti komunikasi, catu daya, jaringan komputer, produk digital, kontrol industri, sains dan pendidikan, peralatan medis, dan dirgantara, dan sebagainya.

Lapisan maks: 32 lapisan (jika lebih dari 20 lapisan, perlu meninjau kemampuannya)

Ukuran panel akhir maksimum: 740*500 MM (jika lebih besar dari 600 MM, perlu meninjau kemampuan)

Ukuran panel minimal selesai: 5 * 5mm
Bahan baku: PI + FR4, FR4, Rogers, AI dan sebagainya
Ketebalan papan jadi PCB: 0.2 ~ 4.0mm (jika kurang dari 0.2 mm, atau lebih dari 4 mm perlu ditinjau) (jika ketebalan papan 0.6mm, tidak dapat diterapkan untuk permukaan HASL)

Ketebalan tembaga dari tembaga dasar bagian dalam dan luar: Min 0.3/0.5oz,Max 3oz, advance 4-6oz

Tembaga luar jadi: 6oz

Busur dan putaran: 0,075%

min.ukuran lubang: 0.15mm (<0.15 mm perlu meninjau kemampuan)

Lubang bor HDI Min: 0,08-0,10MM
Jalur / celah PCB: 3mil (0,075mm)
Garis besar PCB: Perutean / Punching / V-CUT

Ketebalan topeng solder: standar 15-20um;Lanjutan: 35um

Lebar jembatan topeng solder min: hijau 4mil, warna lain 4.8mil

Lubang terpasang topeng solder: 0,1-0,5mm

Warna topeng solder: hijau, hijau matt, biru, biru matt, hitam, hitam matt, kuning, merah, putih, dan sebagainya
Layar sutra PCB: Putih, Hitam, dan sebagainya

Ketebalan masker yang dapat dikupas: 500-1000um
Film oksidasi OSP: 0.2-0.5um


Jumlah lapisan papan sirkuit: 4L Laminasi papan sirkuit: FR4, TG biasa
Lapisan Tembaga tebal: 1/1/1/1OZ Ketebalan papan: 1.6MM
Ukuran lubang terkecil: 0.3mm Track/celah PCB terkecil: 3/4jt
Warna topeng solder: Hitam Warna layar sutra: Putih
Permukaan PCB selesai: OSP Profil papan: Perutean/V-CUT
Aplikasi Papan PCB: produk digital
Meminta persyaratan khusus: ruang garis kecil dan celah: 3/4mil/kontrol impedansi/resin diisi dan dilapisi lebih/0.25mm BGA

Papan Sirkuit Cetak Multilayer Kosong Permukaan OSP 0.3mm Epoxy Terpasang Vias 0Papan Sirkuit Cetak Multilayer Kosong Permukaan OSP 0.3mm Epoxy Terpasang Vias 1

FAQ:



Q1.Layanan apa yang dapat Anda berikan?

A: Papan Sirkuit Tercetak Kaku, PCB Fleksibel, papan HDI, papan sirkuit cetak berbasis tembaga, Rakitan Sirkuit Cetak, Prototipe Cepat, Pesanan putar cepat.



Q2.Seberapa cepat waktu tunggu Anda?

A: 3 WD tercepat untuk papan HDI, 24 jam tercepat untuk papan 2L dan 4LRigid standar.



Q3.Bagaimana saya bisa mendapatkan kutipan?

A: Anda dapat meminta permintaan kutipan tradisional dengan mengirimkan email ke kotak email kamilenayang@hsxcircuit.comatausales07@hsxcircuit.comdan kami akan mengutipnya secara normal dalam waktu 24 jam (proyek khusus akan membutuhkan lebih banyak waktu), jangan lupa untuk melampirkan file Gerber Anda dan semua file lain yang diperlukan untuk kutipan PCB.

Dan juga, Anda dapat menghubungi kami langsung di situs web dengan menyediakan file dan spesifikasi gerber.



Q4.Apa syarat pembayaran yang Anda terima?

A: Wire Transfer (T/T) atau Letter of Credit (L/C) atau Paypal (hanya untuk nilai kecil kurang dari 500 USD)
