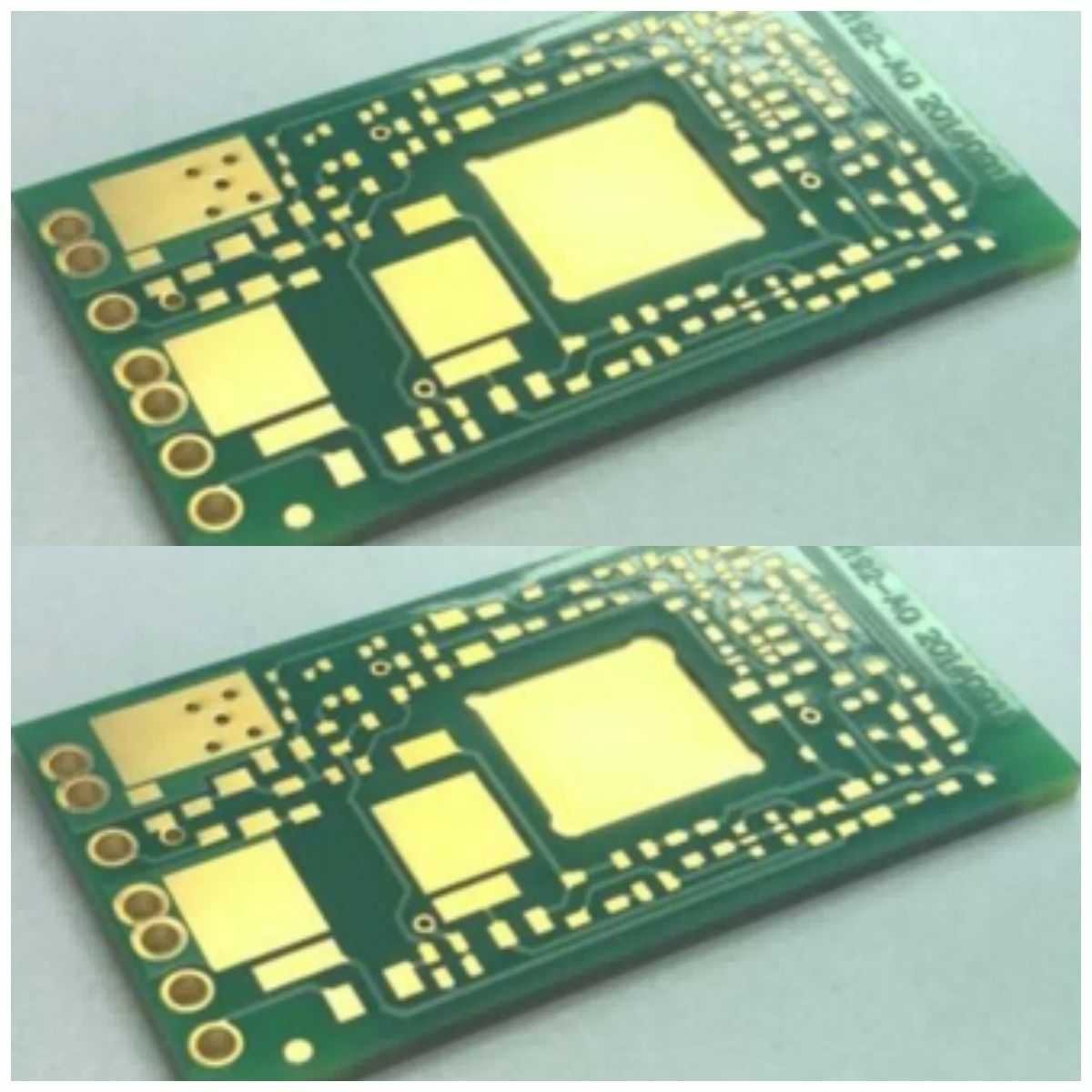

Matt Green Multilayer Custom Circuit Board Immersion Gold 3u Impedance Control High TG

Multilayer Printed Circuit Board Immersion Gold 3u Impedance Control Nilai TG Tinggi Matt Green Solder Mask

10 Lapisan Matt Hijau PCB

Huashengxin Circuit Limited adalah produsen profesional untuk papan sirkuit tercetak dan menyediakan layanan produksi belokan cepat yang fleksibel (12 jam hingga 72 jam), serta produksi PCB volume kecil hingga volume besar.Produk termasuk 1 ~ 32L FR-4 papan sirkuit cetak kaku, IMS PCB, Papan HDI, papan PTFE frekuensi tinggi dan papan kaku-flex dll.

Produk HSX banyak digunakan di berbagai bidang teknologi tinggi seperti komunikasi, catu daya, jaringan komputer, produk digital, kontrol industri, sains dan pendidikan, peralatan medis, dan ruang angkasa, dan sebagainya.

Lapisan maksimum: 32 lapisan (jika lebih dari 20 lapisan, perlu meninjau kemampuannya)

Ukuran panel akhir maksimal: 740*500 MM (jika lebih besar dari 600 MM, perlu meninjau kemampuan)

Ukuran panel minimal selesai: 5 * 5mm

Bahan baku: PI + FR4, FR4, Rogers, AI dan sebagainya

Ketebalan papan jadi papan sirkuit tercetak: 0.2~4.0mm (jika kurang dari 0.2 mm, atau lebih dari 4 mm perlu ditinjau) (jika ketebalan papan 0.6mm, tidak dapat diterapkan untuk permukaan HASL)

Papan sirkuit tercetak ketebalan tembaga dari tembaga dasar bagian dalam dan luar: Min 0.3/0.5oz,Max 3oz, advance 4-6oz

Tembaga luar jadi: 6oz

Busur dan putaran: 0,075%

min.ukuran lubang: 0.15mm (＜0.15 mm perlu meninjau kemampuan)

Lubang bor HDI Min: 0,08-0,10MM

Papan sirkuit tercetak trek / celah: 3mil (0,075mm)

Papan sirkuit tercetak Profil: Perutean, Punching, V-CUT

Papan sirkuit tercetakketebalan topeng yang lebih tua: standar 15-20um;Lanjutan: 35um

Lebar jembatan topeng solder min: hijau 4mil, warna lain 4.8mil

Lubang terpasang topeng solder: 0,1-0,5mm

Warna topeng solder: hijau, hijau matt, biru, biru matt, hitam, hitam matt, kuning, merah, putih, dan sebagainya

Layar sutra PCB: Putih, Hitam, dan sebagainya

Ketebalan masker yang dapat dikupas: 500-1000um

FAQ:

Q1: Apa jenis format file PCB yang dapat Anda terima untuk produksi?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

Q2.Apa informasi lain yang harus ditawarkan kecuali untuk file?

A: Spesifikasi berikut diperlukan untuk kutipan:
1) bahan dasar
2) Ketebalan papan:
3) Ketebalan tembaga
4) Perawatan permukaan:
5) warna topeng solder dan sablon
6) Kuantitas

Q3.Tidak ada file PCB / file GBR, hanya memiliki sampel PCB, dapatkah Anda memproduksinya untuk saya?

A: Ya, kami dapat membantu Anda mengkloning PCB.Kirimkan saja sampel PCB kepada kami, kami dapat mengkloning desain PCB dan mengerjakannya.

Q4.Apa itu BOM?

J: BOM adalah Bill of Materials yang berisi daftar komponen yang diperlukan untuk membangun proyek Anda.BOM termasuk nomor bagian, merek, penunjuk referensi, jumlah, dan deskripsi bagian yang perlu dirakit.

Q5.Di mana papan sirkuit Anda diproduksi?

A: Sebagai produsen PCB profesional yang berbasis di China, semua papan sirkuit diproduksi di China.
