Papan Sirkuit Cetak 8 Lapisan Kecil Perutean Panjang 2OZ Min Lubang Kecil Tembaga

Tempat asal CINA
Nama merek Huashengxin
Sertifikasi UL , ISO9001
Nomor model ED9A7746
Kuantitas min Order 1 buah
Kemasan rincian Kekosongan
Waktu pengiriman 24H tercepat untuk 2L dan 4L
Syarat-syarat pembayaran T/T

Hubungi saya untuk sampel gratis dan kupon.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.

x
Detail produk
Lapisan PCB PAPAN SIRKUIT CETAK 8 LAPISAN Marterial FR4, TG135
permukaan PCB Emas Perendaman/ENIG Topeng solder Hijau
Track/celah PCB terkecil 4/4jt Lubang terkecil 0.15mm
Aplikasi Produk kontrol industri produk digital Persyaratan Khusus 2OZ Min Tembaga Lubang Kecil
Cahaya Tinggi

TG135 8 Layer Printed Circuit Board

,

2 OZ 8 Layer Printed Circuit Board

,

Long Routing Multilayer Printed Circuit Board

Tinggalkan pesan
Deskripsi Produk

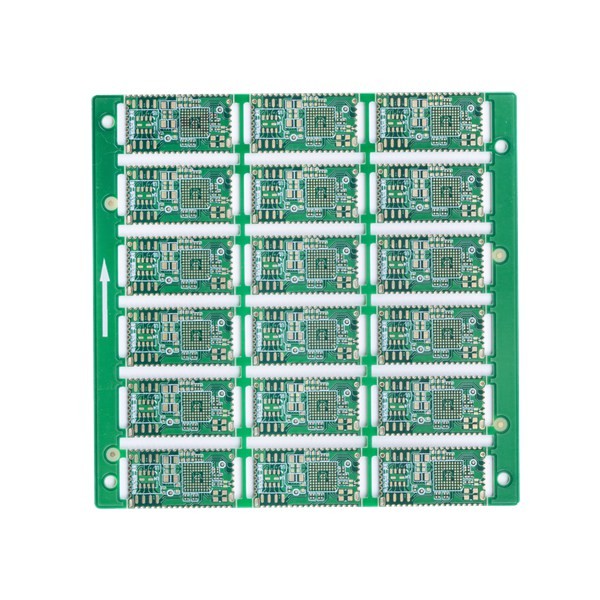

Papan Sirkuit Cetak Multilayer 8L Papan Sirkuit Cetak Sirkuit Kecil PCB Perutean Panjang 2OZ Min Tembaga Lubang Kecil


PAPAN SIRKUIT CETAK 8 LAPISAN



Didirikan pada tahun 2010, Sirkuit Huashengxin Shenzhen adalah produsen profesional untuk papan sirkuit tercetak.Produk Huashengxin mencakup 1~32L FR-4 PCB, IMS PCB, Papan HDI, papan PTFE frekuensi tinggi dan papan Rigid-flex dll. Kami menyediakan layanan produksi belokan cepat yang fleksibel (12 jam hingga 72 jam), serta volume kecil hingga volume besar pembuatan PCB.Dan produk kami banyak diterapkan mulai dari industri komunikasi, perangkat catu daya, jaringan komputer hingga industri dirgantara.





Lapisan: 1-32 lapisan, jika lapisannya 20L atau lebih dari 20L, perlu meninjau papan.





Ukuran panel akhir maksimal adalah 740* 500 MM, tetapi jika sisi panel >600 MM, perlu meninjaunya.





Ukuran panel minimum adalah 5 * 5mm.





Bahan baku papan sirkuit tercetak termasuk FR4, Rogers, bebas Halogen, bahan TG Tinggi ...





Waktu tekan laminasi lubang buta dan terkubur: Tekan dengan inti yang sama 3 kali (>3 kali perlu ditinjau)





Kemampuan ketebalan PCB adalah dari 0.2~4.0mm, jika ketebalan kurang dari 0.2 mm, atau lebih dari 4 mm, perlu ditinjau terlebih dahulu.





Kemampuan ketebalan tembaga PCB: Lapisan dalam ≤ 6 OZ (tetapi ketebalan tembaga 5 OZ untuk 4L, 4OZ untuk 6L, 3OZ untuk 8L dan di atasnya harus ditinjau)




Tembaga lapisan luar: 10 OZ(≥5 OZ perlu ditinjau)





Toleransi busur dan putaran adalah 0,075%.







Ukuran lubang minimum: 1) Jika ketebalan papan 2.0mm, ukuran lubang minimum 0.20mm.Jika ketebalan Papan> 2.0mm, ukuran lubang min: rasio aspek≤10 (untuk mata bor)



2) Jika ketebalan papan≤0.8mm, ukuran lubang min 0.10mm.Jika ketebalan papan 1.2mm, ukuran lubang min 0.15mm





Warna topeng solder: Hijau, hijau matt, biru, biru matt, hitam, hitam matt, kuning, merah, putih, dan sebagai permintaan Anda.





Silkscreen warna: Putih, hitam dan sebagai permintaan Anda





Permukaan selesai: HASL, LF-HASL, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, Plating hard gold, dll.





Jumlah lapisan papan sirkuit: 8L Bahan Baku papan sirkuit: FR4, TG135
Lapisan Tembaga tebal: 2/2/2/2/2/2/2/2OZ Ketebalan papan: 1.6MM
Ukuran lubang terkecil: 0.15mm Track/celah PCB terkecil: 4/4jt
Warna topeng solder: Hijau Warna layar sutra: Putih
Permukaan PCB selesai:



Emas Perendaman/ENIG

Profil papan: Rute
Aplikasi Papan PCB: Produk Digital
Meminta persyaratan khusus: Tembaga Diisi Melalui / Kontrol Impedansi / Lubang Press-fit



Papan Sirkuit Cetak 8 Lapisan Kecil Perutean Panjang 2OZ Min Lubang Kecil Tembaga 0



FAQ:



Q1: Apa jenis format file PCB yang dapat Anda terima untuk produksi?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)



Q2.Apa informasi lain yang harus ditawarkan kecuali untuk file?

A: Spesifikasi berikut diperlukan untuk kutipan:
1) bahan dasar
2) Ketebalan papan:
3) Ketebalan tembaga
4) Perawatan permukaan:
5) warna topeng solder dan sablon
6) Kuantitas



Q3.Tidak ada file PCB / file GBR, hanya memiliki sampel PCB, dapatkah Anda memproduksinya untuk saya?

A: Ya, kami dapat membantu Anda mengkloning PCB.Kirimkan saja sampel PCB kepada kami, kami dapat mengkloning desain PCB dan mengerjakannya.



Q4.Apa itu BOM?

J: BOM adalah Bill of Materials yang berisi daftar komponen yang diperlukan untuk membangun proyek Anda.BOM termasuk nomor bagian, merek, penunjuk referensi, jumlah, dan deskripsi bagian yang perlu dirakit.



Q5.Di mana papan sirkuit Anda diproduksi?

A: Sebagai produsen PCB profesional yang berbasis di China, semua papan sirkuit diproduksi di China.
