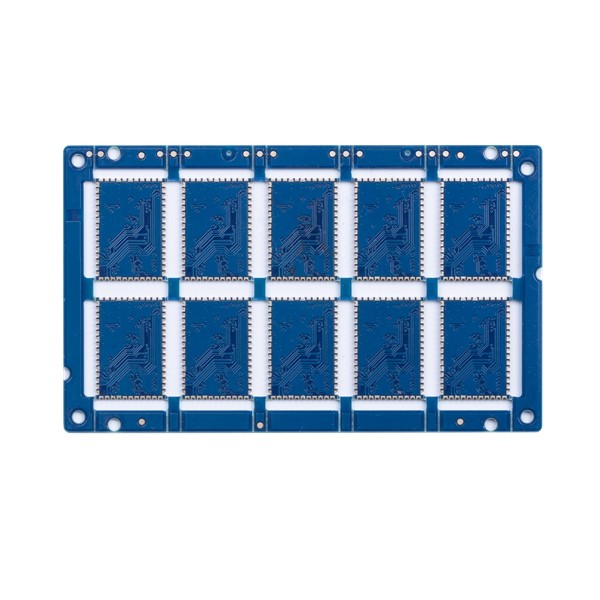

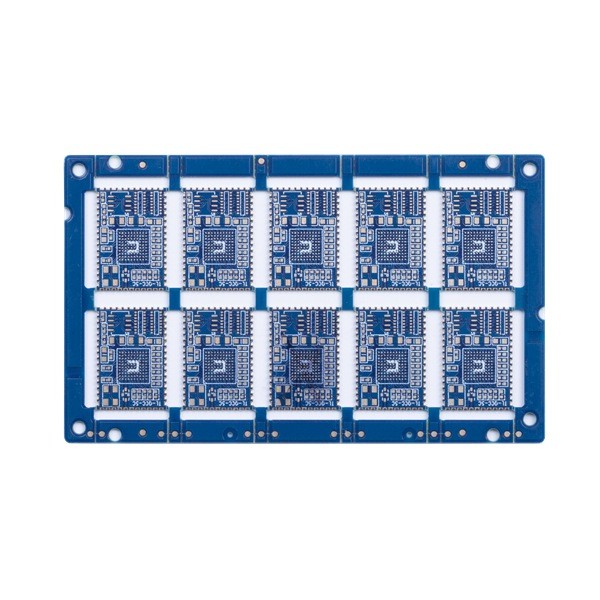

FR4 TG135 4 Lapisan Papan Sirkuit Cetak ENIG 2u Permukaan 0.075mm

Papan Sirkuit Cetak Multilayer 4L PCB Setengah Lubang IPC Kelas 3 Prototipe Papan Sirkuit Cetak

PAPAN SIRKUIT CETAK 4 LAPISAN

Sirkuit HSX mencakup total area produksi 10.000 meter persegi, mempekerjakan lebih dari 350 pekerja, dan memproduksi lebih dari 5.000 jenis PCB setiap bulan.Produk kami banyak digunakan di banyak industri, komunikasi, catu daya, jaringan komputer, produk digital, kontrol industri, sains dan pendidikan, perangkat medis, dan dirgantara, dll.

Lapisan maksimum adalah 32 lapisan (≥20 lapisan perlu ditinjau)

Ukuran panel akhir maksimal adalah 740*500 MM, tetapi jika sisi panel >600 MM, perlu meninjau papan

Ukuran panel minimal selesai adalah 5 * 5mm

Bahan PCB termasuk PI + FR4, FR4, Rogers, dll

Kemampuan ketebalan PCB adalah 0.2 ~ 4.0mm (perlu ditinjau ketika <0.2 mm, atau> 4 mm) (dan tidak dapat melakukan permukaan HASL dengan ketebalan papan</=0.6mm)

Ketebalan tembaga dari kemampuan tembaga dasar bagian dalam dan luar: Min 0.3/0.5oz,Max 3oz, advance 4-6oz

Toleransi busur dan putaran: 0,075%

min.ukuran lubang: 0.15mm (perlu meninjau papan jika lebih kecil dari 0.15mm)

Kemampuan lubang bor HDI Min: 0,08-0,10MM

Kemampuan track/celah PCB: 3mil (0,075mm)

Metode garis besar PCB: Perutean / V-CUT / Punching

Kemampuan ketebalan topeng solder: standar 15-20um;Lanjutan: 35um

Kemampuan lebar jembatan topeng solder min: hijau 4mil, warna lain 4.8mil

Kemampuan lubang pengisian topeng solder: 0.1-0.5mm

Warna topeng solder meliputi hijau, hijau matt, biru, biru matt, hitam, hitam matt, kuning, merah, putih, dll

Silkscreen PCB termasuk putih, Hitam dan sebagai permintaan Anda

Kemampuan ketebalan topeng yang dapat dikupas: 500-1000um

Film oksidasi kemampuan OSP: 0.2-0.5um

Keuntungan Sirkuit HSX:
1) PCB manufaktur profesional selama 10 tahun
2) Pemosisian kelas atas, lini produksi profesional
3) Teknologi manufaktur yang stabil dan matang
4) Jaminan kualitas keandalan yang tinggi
5) Sistem layanan pasar yang komprehensif
6) Respon cepat, pengiriman cepat

FAQ:

Q1: Apa jenis format file PCB yang dapat Anda terima untuk produksi?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

Q2.Apa informasi lain yang harus ditawarkan kecuali untuk file?

A: Spesifikasi berikut diperlukan untuk kutipan:
1) bahan dasar
2) Ketebalan papan:
3) Ketebalan tembaga
4) Perawatan permukaan:
5) warna topeng solder dan sablon
6) Kuantitas

Q3.Tidak ada file PCB / file GBR, hanya memiliki sampel PCB, dapatkah Anda memproduksinya untuk saya?

A: Ya, kami dapat membantu Anda mengkloning PCB.Kirimkan saja sampel PCB kepada kami, kami dapat mengkloning desain PCB dan mengerjakannya.

Q4.Apa itu BOM?

J: BOM adalah Bill of Materials yang berisi daftar komponen yang diperlukan untuk membangun proyek Anda.BOM termasuk nomor bagian, merek, penunjuk referensi, jumlah, dan deskripsi bagian yang perlu dirakit.

Q5.Di mana papan sirkuit Anda diproduksi?

A: Sebagai produsen PCB profesional yang berbasis di China, semua papan sirkuit diproduksi di China.
