ENIG 2u Multilayer papan sirkuit cetak kustom 4L Matt Blue Solder Mask

Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xLapisan PCB | 4 LAPIS PAPAN SIRKUIT CETAK BIRU | Marterial | FR4, TG135 |
---|---|---|---|
permukaan PCB | ENIG 2u | Topeng solder | Matt Biru |
Track/celah PCB terkecil | 4/4jt | Lubang terkecil | 0.25mm |
Aplikasi Produk kontrol industri | produk digital | Persyaratan Khusus | Setengah Lubang/25um Lubang Tembaga |
Cahaya Tinggi | Papan Sirkuit Cetak Multilayer 4L,Papan Sirkuit Cetak Multilayer Biru Matt,ENIG 2u Papan Sirkuit Cetak Kecil |

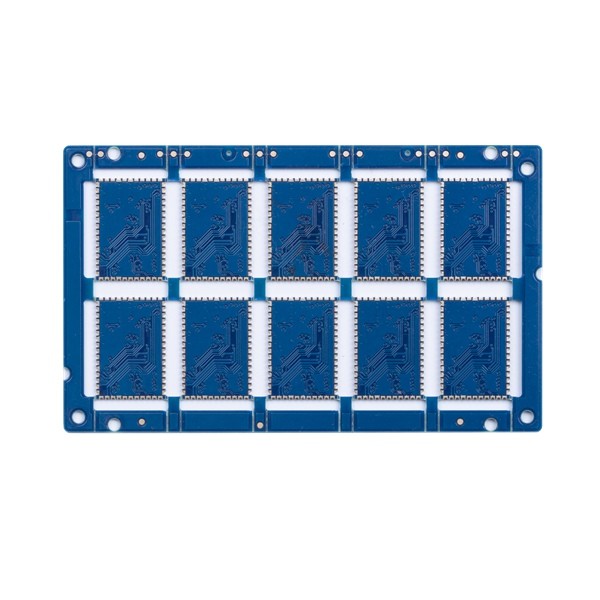

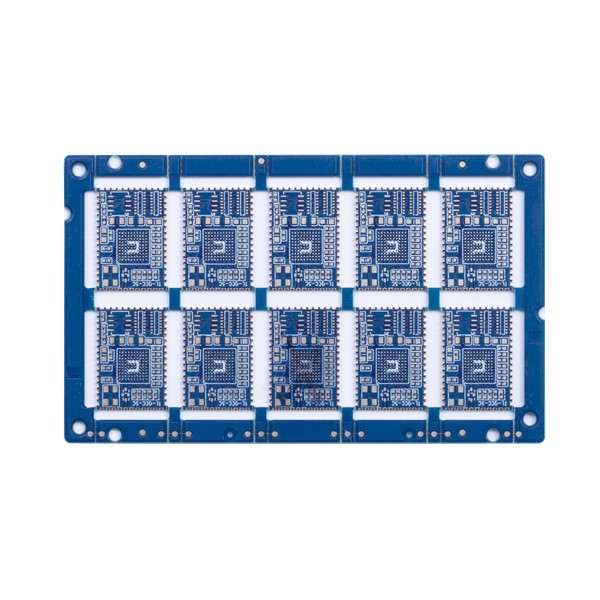

Papan Sirkuit Cetak Multilayer 4L PCB Biru Solder Masker Setengah Lubang Plating Papan Sirkuit Kecil Emas
4 LAPIS PAPAN SIRKUIT CETAK BIRU
Huashengxin Circuit Limited adalah produsen profesional untuk papan sirkuit tercetak, yang menyediakan layanan produksi belokan cepat yang fleksibel (12 jam hingga 72 jam), dan juga layanan pembuatan PCB volume kecil hingga volume besar.Produk HSX mencakup papan sirkuit cetak rigdi lapisan tunggal hingga multilayer, dan juga PCB IMS, Papan HDI, papan PTFE frekuensi tinggi, papan kaku-fleksibel dan sebagainya.
Ini mencakup total area produksi 10.000 meter persegi, menghasilkan lebih dari 5.000 jenis PCB setiap bulan.Produk HSX banyak digunakan di banyak bidang teknologi tinggi, termasuk komunikasi, catu daya, jaringan komputer, produk digital, kontrol industri, sains dan pendidikan, peralatan medis, dan bidang kedirgantaraan.
Produk banyak digunakan di bidang teknologi tinggi seperti komunikasi, catu daya, jaringan komputer, produk digital, kontrol industri, sains dan pendidikan, peralatan medis, dan luar angkasa.HSX memiliki tim yang berpendidikan tinggi dan berpengalaman serta peralatan produksi yang maju.
Ukuran panel kemampuan pabrik HSX adalah max 740x500mm, tetapi jika ukuran panel lebih besar dari 600mm, maka perlu ditinjau terlebih dahulu.Dan ukuran panel minimum yang bisa kami capai adalah 5*5mm.
Ketebalan PCB yang dapat kami temui adalah dari 0.2mm hingga 4.0mm.Jika ketebalan papan lebih rendah dari 0,2 mm, atau lebih tinggi dari 4 mm, papan perlu dievaluasi terlebih dahulu.(PS. Ketika ketebalan papan sama dengan atau kurang dari 0.6mm, itu tidak akan berlaku untuk permukaan HASL selesai)
Ketebalan tembaga dasar lapisan dalam dan luar paling kecil 0,3/0,5oz, dan maks 3oz.
Jumlah lapisan papan sirkuit: | 4L | Bahan Baku papan sirkuit: | FR4, TG135 |
Lapisan Tembaga tebal: | 1/1/1/1OZ | Ketebalan papan: | 1.6MM |
Ukuran lubang terkecil: | 0.25mm | Track/celah PCB terkecil: | 4/4jt |
Warna topeng solder: | Biru kedua sisi | Warna layar sutra: | Putih |
Permukaan PCB selesai: |
Perendaman emas 2u |
Profil papan: | Rute |
Aplikasi Papan PCB: | Produk Digital | ||
Meminta persyaratan khusus: | Setengah Lubang/25um Lubang Tembaga |
FAQ:
Q1: Apa jenis format file PCB yang dapat Anda terima untuk produksi?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
Q2.Apa informasi lain yang harus ditawarkan kecuali untuk file?
A: Spesifikasi berikut diperlukan untuk kutipan:
1) bahan dasar
2) Ketebalan papan:
3) Ketebalan tembaga
4) Perawatan permukaan:
5) warna topeng solder dan sablon
6) Kuantitas
Q3.Tidak ada file PCB / file GBR, hanya memiliki sampel PCB, dapatkah Anda memproduksinya untuk saya?
A: Ya, kami dapat membantu Anda mengkloning PCB.Kirimkan saja sampel PCB kepada kami, kami dapat mengkloning desain PCB dan mengerjakannya.
Q4.Apa itu BOM?
J: BOM adalah Bill of Materials yang berisi daftar komponen yang diperlukan untuk membangun proyek Anda.BOM termasuk nomor bagian, merek, penunjuk referensi, jumlah, dan deskripsi bagian yang perlu dirakit.
Q5.Di mana papan sirkuit Anda diproduksi?
A: Sebagai produsen PCB profesional yang berbasis di China, semua papan sirkuit diproduksi di China.
