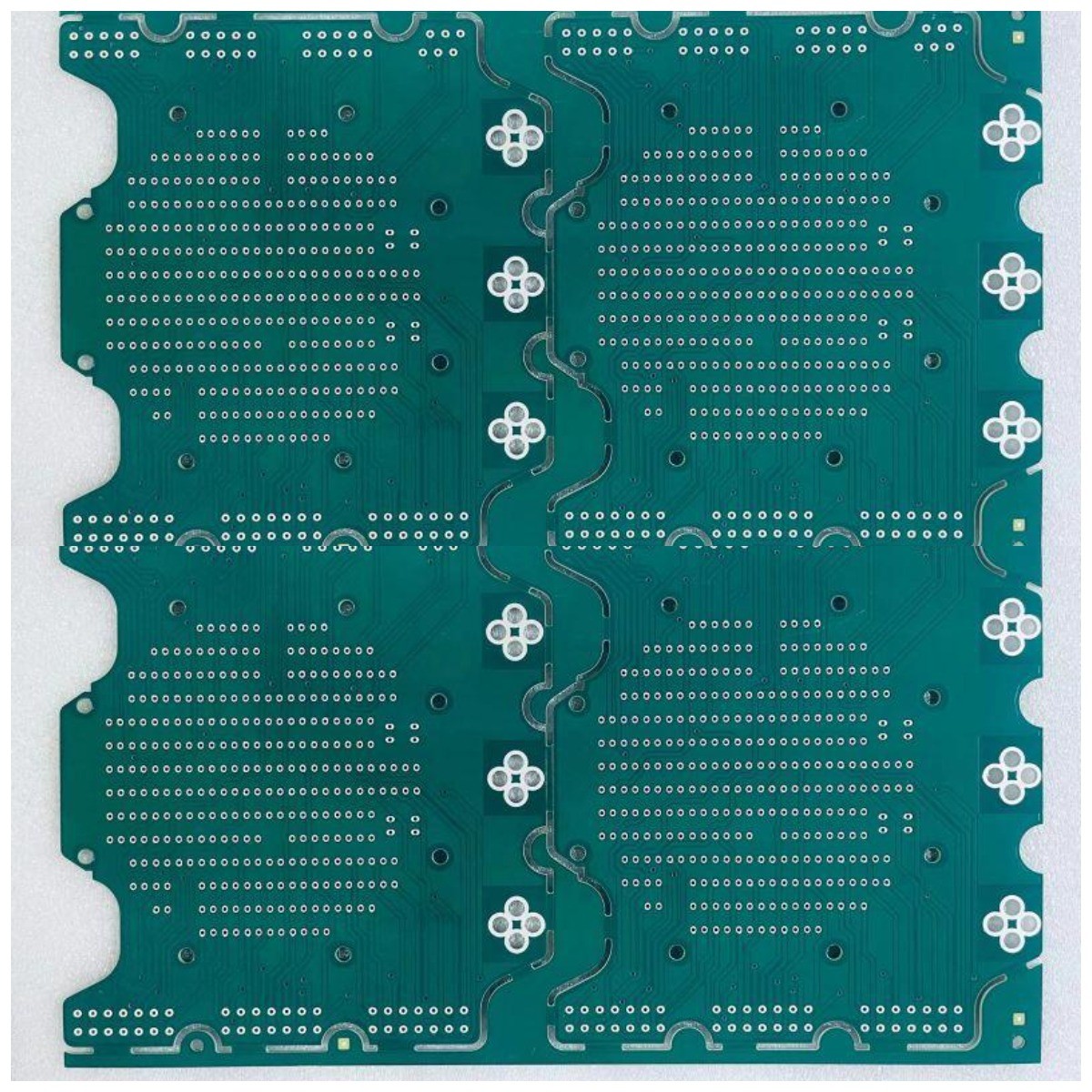

TG170 4L Multilayer Printed Circuit Board Tembaga Berat 3oz Dalam

Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xLapisan PCB | Papan Sirkuit Cetak 4L Tembaga Berat | Marterial | FR4, TG170, S1000-2M |
---|---|---|---|
permukaan PCB | LF-HASL | Topeng solder | Hijau |
Track/celah PCB terkecil | 4/4jt | Lubang terkecil | 0.2MM |
Aplikasi Produk kontrol industri | perangkat kontrol industri | Persyaratan Khusus | Tembaga Berat 10oz tembaga luar |
Cahaya Tinggi | Papan Sirkuit Cetak Multilayer 4L,Papan Sirkuit Cetak Multilayer TG170,PCB multilayer 4L TG170 |
Papan Sirkuit Cetak Multilayer 4L Tembaga berat 3oz Tembaga dalam 10oz jadi Kontrol Impedansi tembaga luar
Papan Sirkuit Cetak 4L Tembaga Berat
Produk HSX mencakup 1~32L FR-4 PCB, IMS PCB, Papan HDI, papan PTFE frekuensi tinggi dan papan Rigid-flex dll. Ini menyediakan layanan produksi belokan cepat yang fleksibel (tercepat 12 jam hingga 72 jam), dan juga volume kecil hingga massal volume PCB manufaktur.Produk banyak digunakan di bidang teknologi tinggi seperti komunikasi, catu daya, jaringan komputer, produk digital, kontrol industri, ilmu pengetahuan dan pendidikan, perangkat medis, dan kedirgantaraan.
Lapisan maksimum: 32 lapisan (perlu meninjau kemampuan jika lapisan 20 lapisan)
Ukuran panel akhir maksimum: 740*500mm (perlu meninjau kemampuan jika ukuran panel> 600mm)
Ukuran panel minimal selesai: 5 * 5mm (perlu meninjau kemampuan jika ukuran panel <5mm)
Bahan PCB: PI + FR4, FR4, Rogers, basis tembaga, basis Al
Ketebalan PCB: 0.2~4.0mm (jika ketebalan papan jadi<0.2 mm, atau>4 mm, perlu mengevaluasi kemampuan) (Dan jika ketebalan papan 0.6mm, tidak akan berlaku untuk perawatan permukaan HASL)
Ketebalan tembaga bagian dalam: Min 0.3/0.5oz,Max 3oz, advance 4-6oz
Ketebalan tembaga dari tembaga luar: Max 10oz (perlu mengevaluasi kemampuan)
Busur dan putaran: 0,075%
min.ukuran lubang: 0.15mm (<0.15 mm perlu ditinjau)
Lubang bor HDI Min: 0,08-0,10MM
Jalur / celah PCB minimum: 3mil (0,075mm)
Garis besar PCB: Perutean / V-CUT / Punching
Ketebalan topeng solder: standar 15-20um;Lanjutan: 35um
Lebar jembatan topeng solder min: hijau 4mil, warna lain 4.8mil
Lubang pengisian topeng solder: 0,1-0,5mm
Warna topeng solder: hijau, hijau matt, biru, biru matt, hitam, hitam matt, kuning, merah, putih, dll
Layar sutra PCB: Putih, Hitam dan sebagai permintaan Anda
Ketebalan masker yang dapat dikupas: 500-1000um
Film oksidasi OSP: 0.2-0.5um
Jumlah lapisan papan sirkuit: | 4L | Bahan Baku papan sirkuit: | FR4 TG170 S1000-2M |
Lapisan Tembaga tebal: | 10/3/3/10 oz | Ketebalan papan: | 1.6MM |
Ukuran lubang terkecil: | 0.2mm | Track/celah PCB terkecil: | 4/4jt |
Warna topeng solder: | Hijau | Warna layar sutra: | Putih |
Permukaan PCB selesai: |
LF-HASL |
Profil papan: | Rute |
Aplikasi Papan PCB: | Perangkat Kontrol Industri | ||
Meminta persyaratan khusus: | Tembaga Berat, 3oz bagian dalam, 10oz tembaga jadi bagian luar |
