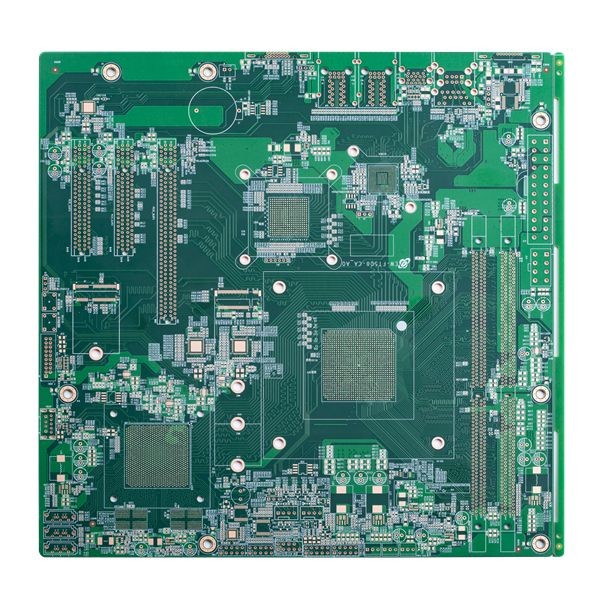

Papan Sirkuit Multi Lapisan Tembaga Berat FR4 TG130 Immersion Gold

4L Multilayer Printed Circuit Board Kontrol impedansi tembaga berat perendaman emas 30um lubang tembaga

Papan Sirkuit Cetak 4L dengan tembaga Lubang 30um

Sirkuit Huashengxin Shenzhen didirikan pada tahun 2010. Ini adalah produsen PCB profesional.Produknya mencakup dari satu lapisan hingga 32 lapisan FR4 PCB, IMS PCB, HDI Boards, PCB dasar tembaga, papan PTFE frekuensi tinggi dan papan Rigid-flex, dll. Dan mereka banyak diterapkan dari industri komunikasi, perangkat catu daya, jaringan komputer ke industri kedirgantaraan.HSX menyediakan layanan produksi belokan cepat yang fleksibel (tercepat 12 jam hingga 72 jam), dan juga produksi PCB volume kecil hingga volume besar.

Lapisan: 1-32lapisan( perlu mengevaluasi papan lapisannya>/=20L).

Ukuran panel akhir maksimal adalah 740* 500mm, tetapi jika sisi panel >600 MM, perlu dievaluasi.

Ukuran panel minimum adalah 5 * 5mm.

Bahan baku: FR4, Rogers, Bebas halogen, Bahan TG tinggi, Basis tembaga, Basis Al, dll

Ketebalan PCB: 0.2~4.0mm (perlu dievaluasi terlebih dahulu jika ketebalan kurang dari 0.2 mm, atau lebih dari 4 mm)

Ketebalan tembaga PCB: Lapisan dalam ≤ 6 OZ (tetapi ketebalan tembaga 5 OZ untuk 4L, 4OZ untuk 6L, 3OZ untuk 8L dan di atasnya harus dievaluasi)
Tembaga lapisan luar: 10 OZ(≥5 OZ perlu dievaluasi)

Toleransi busur dan putaran: 0,075%.

Ukuran lubang minimum: 1) Jika ketebalan papan 2.0mm, ukuran lubang minimum adalah 0,20mm.Jika ketebalan Papan> 2.0mm, ukuran lubang min: rasio aspek≤10 (untuk mata bor)

2) Jika ketebalan papan≤0.8mm, ukuran lubang min adalah 0,10mm.Jika ketebalan papan≤1.2mm, ukuran lubang minimum adalah 0.15mm

Warna topeng solder: Hijau, hijau matt, biru, biru matt, hitam, hitam matt, kuning, merah, putih, dan sebagai pelanggan tentukan.

Silkscreen warna: Putih, hitam dan sebagai pelanggan tentukan.

Permukaan selesai: HASL, LF-HASL, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, Plating hard gold, dll.

FAQ:

Q1: Apakah Anda pabrik atau perusahaan perdagangan?
A: Kami dan pabrik PCB di Shenzhen, Cina.Kami memiliki lini produksi PCB prototipe giliran cepat independen dan jalur produksi massal.

Q2: Apa jenis format file PCB yang dapat Anda terima untuk produksi?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

Q3: Apakah file PCB saya aman saat saya mengirimkannya kepada Anda untuk pembuatan?
A: Kami menghormati hak cipta pelanggan dan tidak akan pernah membuat PCB untuk orang lain dengan file Anda kecuali kami menerima izin tertulis dari pihak Anda, atau kami tidak akan membagikan file ini dengan pihak ketiga mana pun.Kita bisa menandatangani NDA dengan klien jika perlu.

Q4: Jika kita tidak memiliki file PCB/file Gerber, hanya memiliki sampel PCB, dapatkah Anda memproduksinya untuk saya?
A: Ya, kami dapat membantu Anda mengkloning PCB.Tetapi kami membutuhkan Anda untuk mengirimkan sampel PCB kepada kami, kami dapat mengkloning desain PCB.

Q5: Apa lead time standar Anda untuk PCB?

A: Sampel/prototipe (kurang dari 3 meter persegi):
1-2 Lapisan: 3 hingga 5 hari kerja (24 jam tercepat untuk giliran cepat)
4-8 Lapisan: 7~12 hari kerja (48 jam tercepat untuk giliran cepat)

Produksi massal (kurang dari 200 meter persegi):
1-2 Lapisan: 7 hingga 12 hari kerja
4-8 Lapisan: 10 hingga 15 hari kerja

Q6: Apa syarat pembayaran yang Anda terima?
A: Wire Transfer (T/T), Letter of Credit (L/C), Paypal (hanya untuk nilai kecil kurang dari 500 USD)
