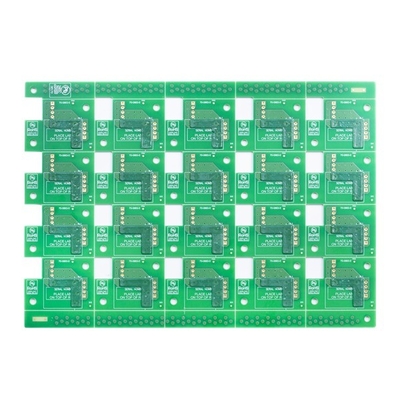

Immersion Gold Multilayer Circuit Board 6L FR4 Warna Topeng Solder Hijau Bebas Halogen
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDetail produk
| Nama Produk | Papan Sirkuit Cetak 6L | Bahan | FR4 bebas halogen |
|---|---|---|---|
| Lapisan PCB | 6L | Ketebalan Papan | 1,6mm |
| Ketebalan tembaga jadi | 1/1/1/1/1/1oz | Papan Sirkuit Cetak Bebas Halogen 6L | 0,15mm |
| Jalur/celah Min.PCB | 3/3 juta | Warna topeng solder | Hijau |
| Permintaan special | bahan bebas halogen; BGA | ||
| Cahaya Tinggi | Immersion Gold papan sirkuit multilayer,papan sirkuit multilayer 6L,PCB fr4 multilayer Halogen Gratis |
||
Deskripsi Produk
Immersion Gold Multilayer Printed Circuit Board 6L Bebas Halogen
Lapisan maks: 32 lapisan (≥20 lapisan perlu ditinjau)
Ukuran panel akhir maksimal: 740*500 MM(>600 MM perlu ditinjau)
Ukuran panel akhir minimum: 5 * 5mm
Lubang bor min: 0,15mm(<0,15 mm perlu ditinjau)
Lubang bor HDI Min: 0,08-0,10MM
Rasio aspek: 15:1 (＞12:1 perlu ditinjau)
Ketebalan papan: 0,2~4,0mm(＜0,2 mm,＞4 mm perlu ditinjau)
Ketebalan tembaga: Lapisan dalam≤ 6 OZ(≥5 OZ untuk 4L,≥4OZ untuk 6L,≥3OZuntuk 8L ke atas harus ditinjau)
Tembaga lapisan luar≤ 10 OZ(≥5 OZ perlu ditinjau)
Tembaga dalam lubang≤ 5 OZ(≥1 OZ perlu ditinjau
Ruang minimum di lapisan dalam (satu sisi): 4～8L (termasuk): sampel: 4 juta;volume kecil: 4,5 juta;
8 ~ 12L (termasuk): sampel: 5 juta;volume kecil: 5,5 juta
12～18L (termasuk): sampel: 6 juta;volume kecil: 6,5 juta
| Lapisan PCB | 6L | bahan PCB | FR4 |
| Ketebalan tembaga | 1/1/1/1/1/1OZ | ketebalan PCB | 1,6MM |
| Min.ukuran lubang | 0,15mm | Jalur/celah Min.PCB: | 3/3 juta |
| Masker solder PCB | Hijau | layar sutra PCB | Putih |
| Permukaan PCB selesai | Perendaman Emas | garis besar PCB | Perutean/V-CUT |
| Aplikasi | alat kesehatan | ||
| Persyaratan khusus: | ruang dan celah garis kecil: 3 / 3mil / mnt.melalui ukuran lubang 0,15mm/bebas halogen/kontrol impedansi/0,25mm BGA | ||
AplikasidariPapan Sirkuit Cetak PCB:
1, Komunikasi Telekomunikasi
2, Elektronik Konsumen
3, Monitor keamanan
4, Elektronik Kendaraan
5, Rumah Pintar
6, Kontrol industri
7, Militer & Pertahanan
8, Otomotif
9, Rumah Pintar
10, Otomasi Industri
11, Alat Kesehatan
12, Energi Baru
Dan seterusnya
FAQ:
1. Layanan apa yang dapat Anda berikan?
Papan Sirkuit Cetak, Rakitan Sirkuit Cetak, pesanan Prototipe Cepat
2. Seberapa cepat lead time Anda?
Papan HDI tercepat 3 WD, 2L dan 4L Papan kaku tercepat 24 jam
3. Bagaimana cara mendapatkan kutipan cepat?
Harap berikan file gerber dan detail papan (termasuk lapisan, ketebalan papan, ketebalan tembaga, perawatan permukaan, topeng solder dan warna layar sutra, permintaan khusus jika ada, jumlah permintaan, dll.)
Daftar sampel:
| Lapisan PCB | 4L |
| permukaan PCB | ENIG |
| bahan PCB | FR4, TG135 |
| ketebalan tembaga jadi | 2/2/2/2oz |
| warna topeng solder | Sisi ganda, merah |
| Layar sutra | Sisi ganda, hitam |
| Kuantitas | 1000pcs, 2 minggu |
4. Ketentuan pembayaran apa yang Anda terima?
A: Wire Transfer(T/T) atau Letter of Credit(L/C) atau Paypal (hanya untuk nilai kecil kurang dari 500usd)
