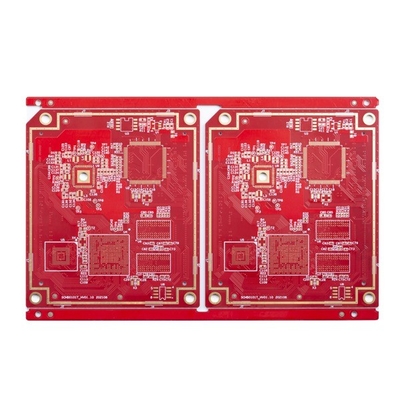

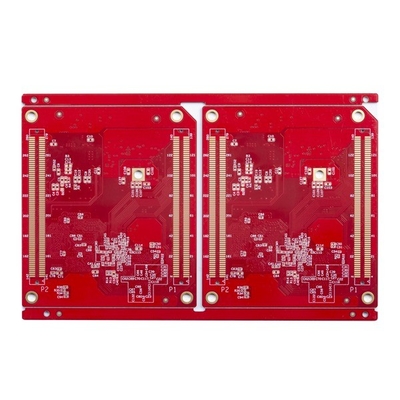

Prototipe Papan Sirkuit Cetak Multilayer 14L FR4 TG150 Immersion Gold

Prototipe Papan Sirkuit Cetak Multilayer 14L FR4 TG150 Immersion Gold

Multilayer Quick Turn Prototype 14L PCB FR4 TG150 Immersion Gold

Papan Sirkuit Cetak 14L dengan tembaga Lubang 30um

Sirkuit Huashengxin Shenzhen didirikan pada tahun 2010. Ini adalah produsen PCB profesional.Produk-produknya mencakup dari satu lapisan hingga 32 lapisan FR4 PCB, IMS PCB, Papan HDI, PCB berbasis tembaga, papan PTFE frekuensi tinggi dan papan Rigid-flex, dll. Dan mereka diterapkan secara luas dari industri komunikasi, perangkat catu daya, jaringan komputer ke industri dirgantara.HSX menyediakan layanan produksi giliran cepat yang fleksibel (tercepat 12 jam hingga 72 jam), dan juga produksi PCB volume kecil hingga volume besar.

Lapisan: 1-32lapisan (perlu mengevaluasi papan lapisannya>/=20L).

Ukuran panel penyelesaian maksimal adalah 740* 500mm, tetapi jika sisi panel >600 MM, perlu mengevaluasinya.

Ukuran panel minimum adalah 5 * 5mm.

Bahan baku: FR4, Rogers, Bebas halogen, bahan TG Tinggi, Basis tembaga, Basis Al, dll

Ketebalan PCB: 0,2 ~ 4,0mm (perlu dievaluasi terlebih dahulu jika ketebalannya kurang dari 0,2 mm, atau lebih dari 4 mm)

Ketebalan tembaga PCB: Lapisan dalam≤ 6 OZ (tetapi ketebalan tembaga ≥5 OZ untuk 4L,≥4OZ untuk 6L,≥3OZuntuk 8L ke atas harus dievaluasi)
Tembaga lapisan luar: ≤ 10 OZ(≥5 OZ perlu dievaluasi)

Toleransi busur dan puntiran: 0,075%.

Ukuran lubang min: 1) Jika ketebalan papan ≤2.0mm, ukuran lubang min adalah 0.20mm.Jika Ketebalan papan> 2.0mm, ukuran lubang min: rasio aspek≤10 (untuk mata bor)

2) Jika ketebalan papan≤0.8mm, ukuran lubang min adalah 0.10mm.Jika ketebalan papan≤1.2mm, ukuran lubang min adalah 0,15mm

Warna topeng solder: Hijau, hijau matt, biru, biru matt, hitam, hitam matt, kuning, merah, putih, dan sesuai spesifikasi pelanggan.

Warna silkscreen: Putih, hitam dan sesuai yang ditentukan pelanggan.

Permukaan selesai: HASL, LF-HASL, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, Plating hard gold, dll.

FAQ:

Q1: Apakah Anda pabrik atau perusahaan perdagangan?
A: Kami dan pabrik PCB di Shenzhen, Cina.Kami memiliki lini manufaktur PCB prototipe giliran cepat independen dan jalur produksi massal.

Q2: Apa jenis format file PCB yang dapat Anda terima untuk produksi?
J: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

Q3: Apakah file PCB saya aman ketika saya mengirimkannya kepada Anda untuk pembuatan?
A: Kami menghormati hak cipta pelanggan dan tidak akan pernah memproduksi PCB untuk orang lain dengan file Anda kecuali kami mendapat izin tertulis dari pihak Anda, atau kami akan membagikan file ini dengan pihak ke-3 mana pun.Kami dapat menandatangani NDA dengan klien jika perlu.

Q4: Jika kami tidak memiliki file PCB/file Gerber, hanya memiliki sampel PCB, dapatkah Anda memproduksinya untuk saya?
A: Ya, kami dapat membantu Anda mengkloning PCB.Tapi kami membutuhkan Anda untuk mengirimkan sampel PCB kepada kami, kami dapat mengkloning desain PCB.

Q5: Apa lead time standar Anda untuk PCB?

A: Sampel/prototipe (kurang dari 3sqm):
1-2 Lapisan: 3 hingga 5 hari kerja (24 jam tercepat untuk pergantian cepat)
4-8 Lapisan: 7~12 hari kerja (48 jam tercepat untuk pergantian cepat)

Produksi massal (kurang dari 200sqm):
1-2 Lapisan: 7 hingga 12 hari kerja
4-8 Lapisan: 10 hingga 15 hari kerja

Q6: Ketentuan pembayaran apa yang Anda terima?
A: Wire Transfer(T/T), Letter of Credit(L/C), Paypal (hanya untuk nilai kecil kurang dari 500usd)
