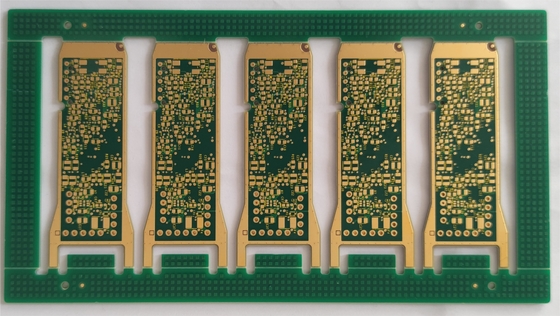

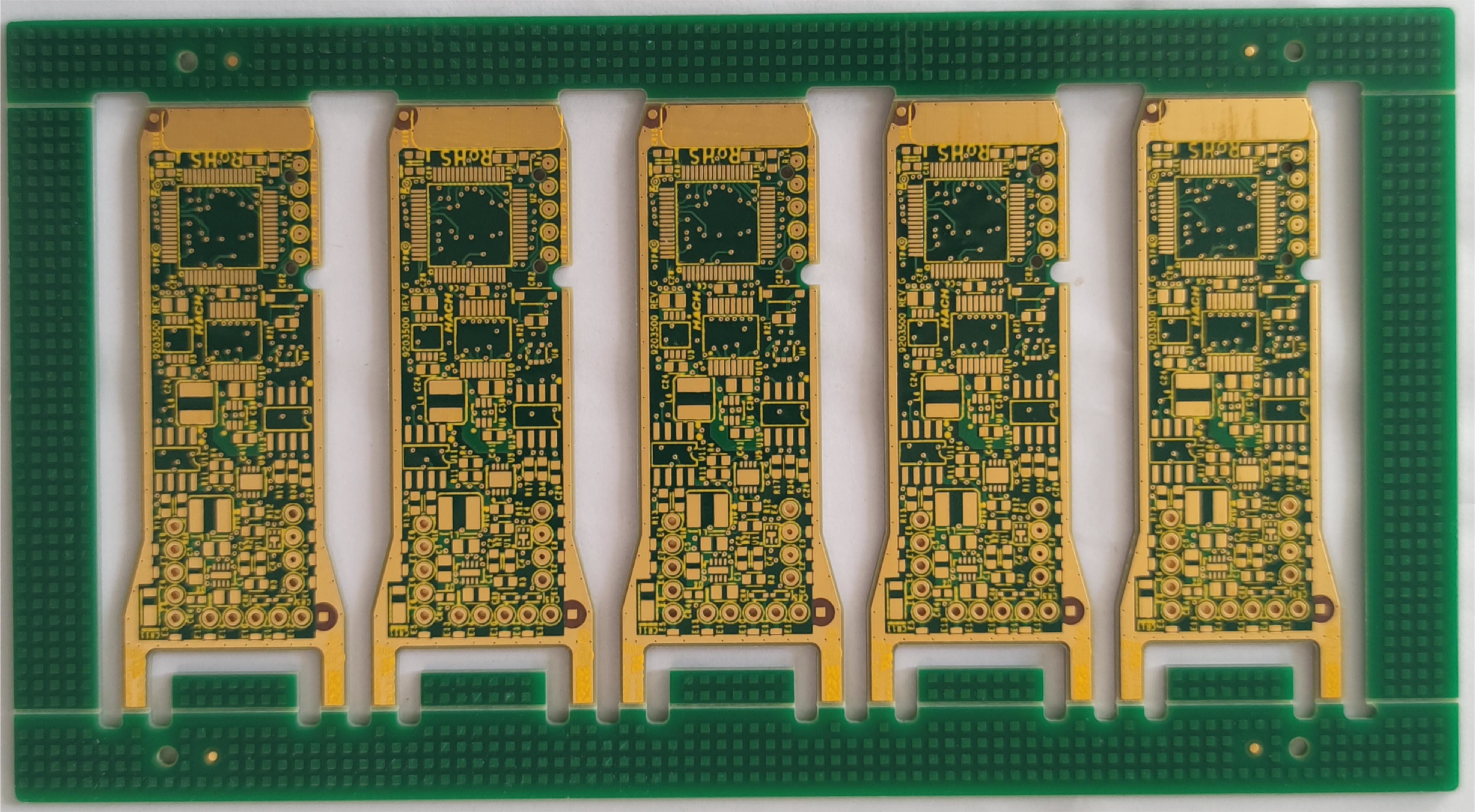

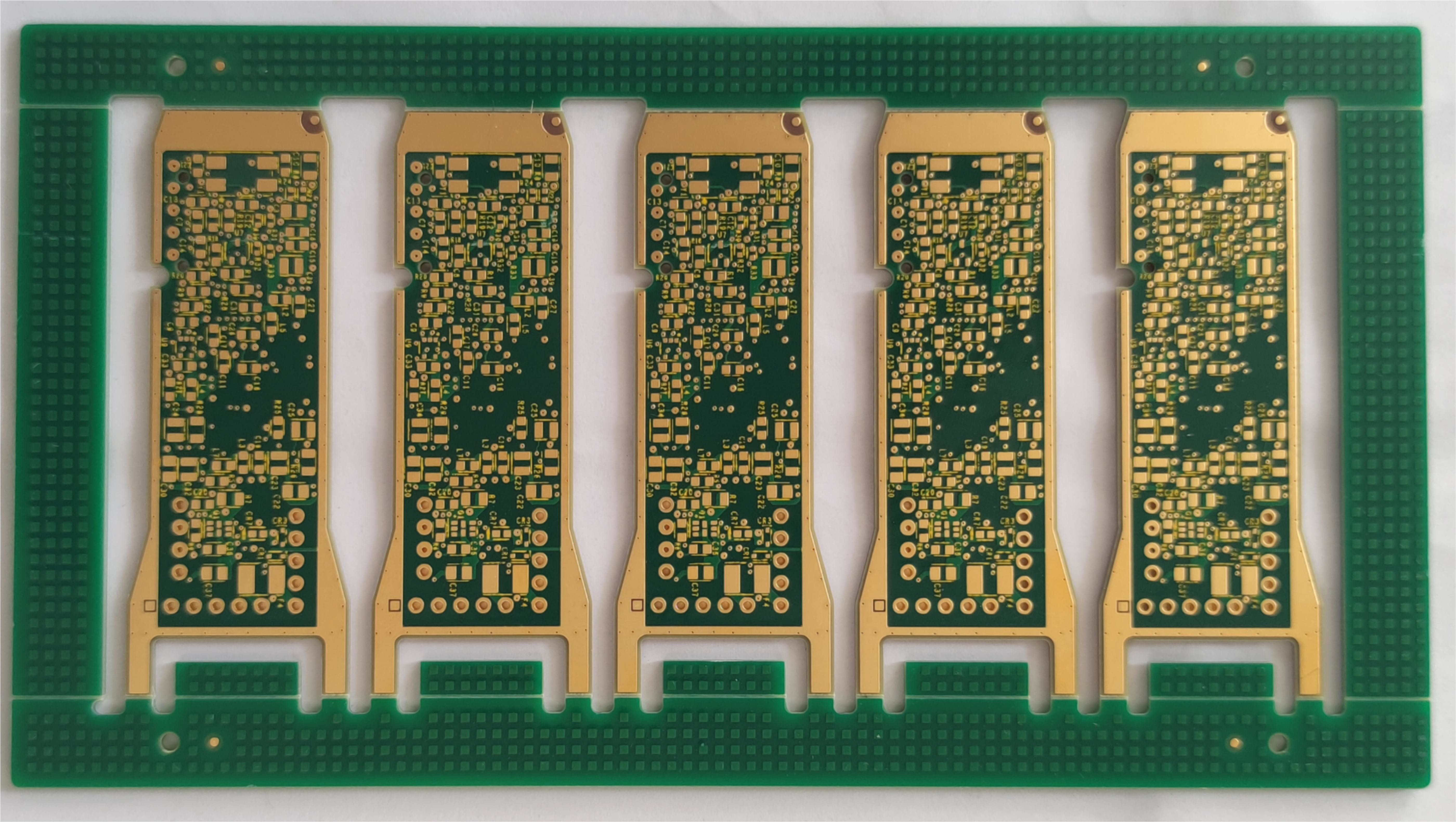

Papan Sirkuit Cetak Multilayer 2U OSP Surface 12 Layer PCB

Papan Sirkuit Cetak Multilayer 2U OSP Surface 12 Layer PCB

Quick Turn Prototype Immersion Gold 2u 12 Layer PCB OSP Surface FR4 TG150

12LapisanFR4 TG150 Kontrol Impedansi Topeng Solder Hijau PCB

Didirikan pada tahun 2010, Shenzhen Huashengxin Circuit adalah produsen profesional untuk papan sirkuit tercetak.HSX Circuit menyediakan layanan produksi giliran cepat yang fleksibel (12 jam hingga 72 jam), serta manufaktur PCB volume kecil hingga volume besar.Produknya meliputi 1~32L FR-4 PCB, IMS PCB, HDI Boards, papan PTFE frekuensi tinggi dan papan Rigid-flex dll.

Produknya banyak digunakan di bidang teknologi tinggi seperti komunikasi, catu daya, jaringan komputer, produk digital, kontrol industri, sains dan pendidikan, peralatan medis, dan ruang angkasa, dan sebagainya.

Keunggulan HSX:
1) PCB manufaktur profesional selama 10 tahun
2) Pemosisian kelas atas, jalur produksi profesional
3) Teknologi manufaktur yang stabil dan matang
4) Jaminan kualitas keandalan tinggi
5) Sistem pelayanan pasar yang komprehensif
6) Respon cepat, pengiriman cepat

Max layer: 32layer (jika lebih dari 20 layer, perlu meninjau kemampuannya)

Ukuran panel akhir maksimal: 740*500 MM (jika lebih besar dari 600 MM, perlu meninjau kemampuan)

Ukuran panel akhir minimum: 5 * 5mm

Bahan baku: PI + FR4, FR4, Rogers, AI dan sebagainya

Ketebalan papan selesai PCB: 0,2 ~ 4,0 mm (jika kurang dari 0,2 mm, atau lebih dari 4 mm perlu ditinjau) (jika ketebalan papan ≤ 0,6 mm, tidak dapat diterapkan untuk permukaan HASL)

Ketebalan tembaga dari tembaga dasar dalam dan luar: Min 0,3 / 0,5oz, Maks 3oz, muka 4-6oz

Tembaga luar jadi: 6oz

Busur dan putar: 0,075%

Min.ukuran lubang: 0,15mm(<0,15 mm perlu meninjau kemampuan)

Lubang bor HDI Min: 0,08-0,10MM

Jalur/celah PCB: 3mil(0,075mm)

Garis besar PCB: Routing/Punching/V-CUT

Ketebalan topeng solder: standar 15-20um;Lanjutan: 35um

Min lebar jembatan topeng solder: hijau 4mil, warna lain 4.8mil

Topeng solder terpasang lubang: 0,1-0,5mm

Warna topeng solder: hijau, matt hijau, biru, matt biru, hitam, matt hitam, kuning, merah, putih, dan sebagainya

Layar sutra PCB: Putih, Hitam dan sebagainya

Ketebalan masker yang bisa dikupas: 500-1000um

Film oksidasi OSP: 0,2-0,5um

FAQ:

1. Layanan apa yang dapat Anda berikan?

Papan Sirkuit Cetak, Rakitan Sirkuit Cetak, pesanan Prototipe Cepat

2. Seberapa cepat waktu tunggu Anda?

Papan HDI tercepat 3 WD, 2L dan 4L Papan kaku tercepat 24 jam

3. Bagaimana cara mendapatkan kutipan cepat?

Harap berikan file gerber dan detail papan (termasuk lapisan, ketebalan papan, ketebalan tembaga, perawatan permukaan, topeng solder dan warna layar sutra, permintaan khusus jika ada, jumlah permintaan, dll.)

Daftar sampel:

4. Ketentuan pembayaran apa yang Anda terima?

A: Wire Transfer(T/T) atau Letter of Credit(L/C) atau Paypal (hanya untuk nilai kecil kurang dari 500usd)
