FR4 TG130 PCB Papan Sirkuit Cetak Prototipe Topeng Solder Hijau

Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xLapisan PCB | Prototipe Papan Sirkuit Cetak | Marterial | FR4, TG130, S1000-2M |
---|---|---|---|
permukaan PCB | LF-HASL | Topeng solder | Hijau |
Jalur/celah PCB terkecil | 4/4 juta | Lubang Terkecil | 0,2 mm |
AplikasiProduk kontrol industri | Perangkat Kontrol Industri | Persyaratan Khusus | Tembaga Berat 10oz tembaga luar |
Cahaya Tinggi | Papan Sirkuit Cetak TG130 PCB,Prototipe Papan Sirkuit Cetak TG130,Papan Sirkuit Cetak FR4 PCB |

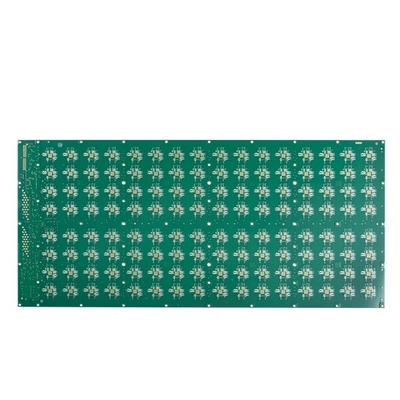

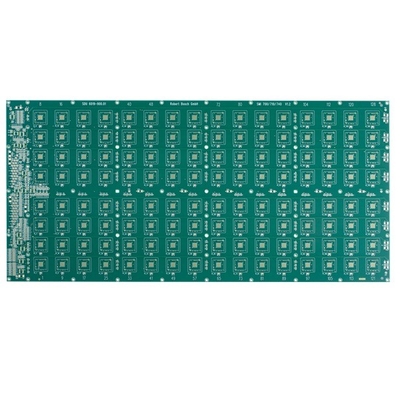

FR4 TG130 PCB Papan Sirkuit Cetak Prototipe Topeng Solder Hijau
Prototipe Manufaktur PCB FR4 Papan Sirkuit Cetak TG130 LF-HASL
Prototipe Papan Sirkuit Cetak
Produk HSX mencakup 1~32L FR-4 PCB, IMS PCB, Papan HDI, papan PTFE frekuensi tinggi dan papan Rigid-flex dll. Ini menyediakan layanan produksi putaran cepat yang fleksibel (tercepat 12 jam hingga 72 jam), dan juga volume kecil ke massa manufaktur PCB volume.Produk banyak digunakan di bidang teknologi tinggi seperti komunikasi, catu daya, jaringan komputer, produk digital, kontrol industri, sains dan pendidikan, perangkat medis, dan ruang angkasa.
Max layer: 32layer (perlu meninjau kemampuan jika layer ≥20 layer)
Ukuran panel akhir maksimal: 740*500mm (perlu meninjau kemampuan jika ukuran panel>600mm)
Ukuran panel akhir min: 5 * 5mm (perlu meninjau kemampuan jika ukuran panel <5mm)
Bahan PCB: PI + FR4,FR4, Rogers, basis tembaga, basis Al
Ketebalan PCB: 0,2 ~ 4,0 mm (jika ketebalan papan selesai < 0,2 mm, atau > 4 mm, perlu mengevaluasi kemampuan) (Dan jika ketebalan papan ≤ 0,6 mm, tidak akan berlaku untuk perawatan permukaan HASL)
Ketebalan tembaga bagian dalam: Min 0,3/0,5oz, Maks 3oz, maju 4-6oz
Ketebalan tembaga dari tembaga luar: Max 10oz (perlu mengevaluasi kemampuan)
Busur dan putar: 0,075%
Min.ukuran lubang: 0,15mm(<0,15 mm perlu ditinjau)
Lubang bor HDI Min: 0,08-0,10MM
Jalur/celah PCB minimum: 3mil(0,075mm)
Garis besar PCB: Routing/V-CUT/Punching
Ketebalan topeng solder: standar 15-20um;Lanjutan: 35um
Min lebar jembatan topeng solder: hijau 4mil, warna lain 4.8mil
Lubang pengisian topeng solder: 0,1-0,5mm
Warna topeng solder: hijau, matt hijau, biru, matt biru, hitam, matt hitam, kuning, merah, putih, dll
Layar sutra PCB: Putih, Hitam dan sebagai permintaan Anda
Ketebalan masker yang bisa dikupas: 500-1000um
Film oksidasi OSP: 0,2-0,5um
Jumlah lapisan papan sirkuit: | 4L | Bahan baku papan sirkuit: | FR4 TG170 S1000-2M |
Lapisan Tembaga tebal: | 10/3/3/10oz | Ketebalan papan: | 1,6MM |
Ukuran lubang terkecil: | 0,2 mm | Jalur/celah PCB terkecil: | 4/4 juta |
Warna topeng solder: | Hijau | Warna layar sutra: | Putih |
Permukaan PCB selesai: |
LF-HASL |
Profil dewan: | Rute |
Aplikasi Papan PCB: | Perangkat Kontrol Industri | ||
Meminta persyaratan khusus: | Tembaga Berat, berbahan dasar dalam 3oz, tembaga jadi luar 10oz |
FAQ:
Q1: Jenis format file PCB apa yang dapat Anda terima untuk produksi?
J: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
Q2.Apa informasi lain yang harus ditawarkan kecuali untuk file?
A: Spesifikasi berikut diperlukan untuk kutipan:
1) Bahan dasar
2) Ketebalan papan:
3) Ketebalan tembaga
4) Perawatan permukaan:
5) warna topeng solder dan layar sutra
6) Jumlah permintaan
Q3.Tidak ada file PCB/file GBR, hanya memiliki sampel PCB, dapatkah Anda memproduksinya untuk saya?
A: Ya, kami dapat membantu Anda mengkloning PCB.Tetapi jika Anda mengirimkan sampel PCB kepada kami, kami dapat mengkloning desain PCB.
Q4.Apa itu Daftar BOM?
A: BOM list adalah Bill of Material yang mencantumkan komponen yang diperlukan untuk membangun proyek Anda.Daftar BOM meliputi part number, brand, reference designator, quantity, dan deskripsi part yang perlu dirakit.
Q5.Di mana papan sirkuit Anda diproduksi?
A: Sebagai produsen PCB profesional yang berbasis di China, semua papan sirkuit diproduksi di China.
