Papan Sirkuit Cetak Putih ISO9001 FR4 Dengan Permukaan PCB LF HASL

Papan Sirkuit Cetak Putih ISO9001 FR4 Dengan Permukaan PCB LF HASL

ISO9001 PCB Manufactur White FR4 Board Printed Circuit Board Dengan Kualitas Baik

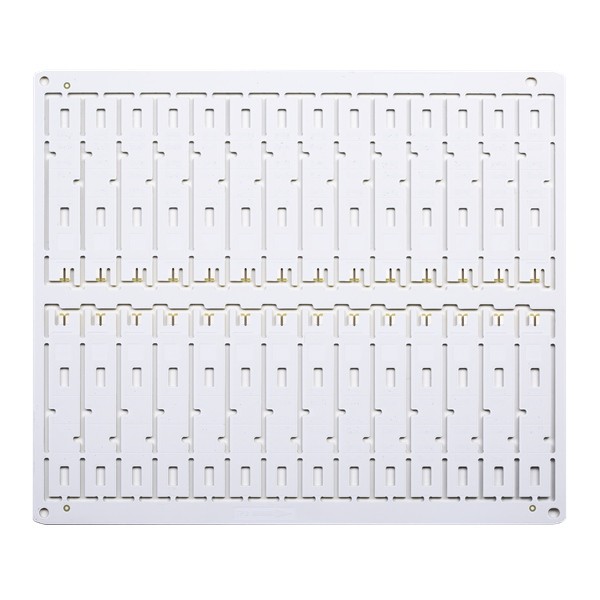

Papan Sirkuit Cetak FR4 Putih

Produk HSX mencakup 1~32L FR-4 PCB, IMS PCB, Papan HDI, papan PTFE frekuensi tinggi dan papan Rigid-flex dll. Ini menyediakan layanan produksi putaran cepat yang fleksibel (tercepat 12 jam hingga 72 jam), dan juga volume kecil ke massa manufaktur PCB volume.Produk banyak digunakan di bidang teknologi tinggi seperti komunikasi, catu daya, jaringan komputer, produk digital, kontrol industri, sains dan pendidikan, perangkat medis, dan ruang angkasa.

Max layer: 32layer (perlu meninjau kemampuan jika layer ≥20 layer)

Ukuran panel akhir maksimal: 740*500mm (perlu meninjau kemampuan jika ukuran panel>600mm)

Ukuran panel akhir min: 5 * 5mm (perlu meninjau kemampuan jika ukuran panel <5mm)

Bahan PCB: PI + FR4,FR4, Rogers, basis tembaga, basis Al

Ketebalan PCB: 0,2 ~ 4,0 mm (jika ketebalan papan selesai ＜ 0,2 mm, atau ＞ 4 mm, perlu mengevaluasi kemampuan) (Dan jika ketebalan papan ≤ 0,6 mm, tidak akan berlaku untuk perawatan permukaan HASL)

Ketebalan tembaga bagian dalam: Min 0,3/0,5oz, Maks 3oz, maju 4-6oz

Ketebalan tembaga dari tembaga luar: Max 10oz (perlu mengevaluasi kemampuan)

Busur dan putar: 0,075%

Min.ukuran lubang: 0,15mm(<0,15 mm perlu ditinjau)

Lubang bor HDI Min: 0,08-0,10MM

Jalur/celah PCB minimum: 3mil(0,075mm)

Garis besar PCB: Routing/V-CUT/Punching

Ketebalan topeng solder: standar 15-20um;Lanjutan: 35um

Min lebar jembatan topeng solder: hijau 4mil, warna lain 4.8mil

Lubang pengisian topeng solder: 0,1-0,5mm

Warna topeng solder: hijau, matt hijau, biru, matt biru, hitam, matt hitam, kuning, merah, putih, dll

Layar sutra PCB: Putih, Hitam dan sebagai permintaan Anda

Ketebalan masker yang bisa dikupas: 500-1000um

Film oksidasi OSP: 0,2-0,5um

FAQ:

Q1: Jenis format file PCB apa yang dapat Anda terima untuk produksi?
J: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

Q2.Apa informasi lain yang harus ditawarkan kecuali untuk file?

A: Spesifikasi berikut diperlukan untuk kutipan:
1) Bahan dasar
2) Ketebalan papan:
3) Ketebalan tembaga
4) Perawatan permukaan:
5) warna topeng solder dan layar sutra
6) Jumlah permintaan

Q3.Tidak ada file PCB/file GBR, hanya memiliki sampel PCB, dapatkah Anda memproduksinya untuk saya?

A: Ya, kami dapat membantu Anda mengkloning PCB.Tetapi jika Anda mengirimkan sampel PCB kepada kami, kami dapat mengkloning desain PCB.

Q4.Apa itu Daftar BOM?

A: BOM list adalah Bill of Material yang mencantumkan komponen yang diperlukan untuk membangun proyek Anda.Daftar BOM meliputi part number, brand, reference designator, quantity, dan deskripsi part yang perlu dirakit.

Q5.Di mana papan sirkuit Anda diproduksi?

A: Sebagai produsen PCB profesional yang berbasis di China, semua papan sirkuit diproduksi di China.
