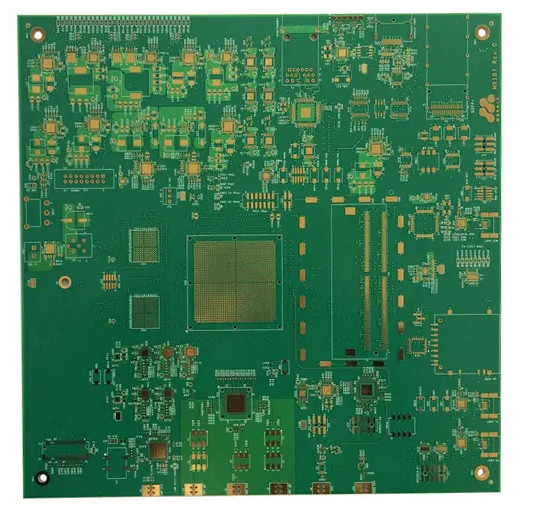

Papan Sirkuit Multilayer Hijau Immersion Gold 3u Kontrol Impedansi TG180 Tinggi

Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xLapisan PCB | 16 Lapisan Matt Green PCB | Marterial | FR4, TG180 |
---|---|---|---|
permukaan PCB | Perendaman Emas 3U | Topeng solder | Matt Hijau |
Jalur/celah PCB terkecil | 4/4 juta | Lubang Terkecil | 0,25mm |
Aplikasi | Produk Kontrol Industri | Persyaratan Khusus | Kontrol Impedansi TG Tinggi |
Cahaya Tinggi | Papan Sirkuit Multilayer Perendaman Emas,Papan Sirkuit Multilayer TG180,Papan Sirkuit Cetak Multilayer 0 |
Papan Sirkuit Multilayer Hijau Immersion Gold 3u Kontrol Impedansi TG180 Tinggi
16 Lapisan Matt Green PCB
Huashengxin Circuit Limited adalah produsen profesional untuk papan sirkuit tercetak dan menyediakan layanan produksi putaran cepat yang fleksibel (12 jam hingga 72 jam), serta manufaktur PCB volume kecil hingga volume besar.Produk termasuk 1 ~ 32L FR-4 papan sirkuit cetak kaku, IMS PCB, Papan HDI, papan PTFE frekuensi tinggi dan papan Rigid-flex dll.
Produk HSX banyak digunakan di banyak bidang teknologi tinggi seperti komunikasi, catu daya, jaringan komputer, produk digital, kontrol industri, sains dan pendidikan, perangkat medis, dan ruang angkasa, dan sebagainya.
Max layer: 32layer (jika lebih dari 20 layer, perlu meninjau kemampuannya)
Ukuran panel akhir maksimal: 740*500 MM (jika lebih besar dari 600 MM, perlu meninjau kemampuan)
Ukuran panel akhir minimum: 5 * 5mm
Bahan baku: PI + FR4, FR4, Rogers, AI dan sebagainya
Ketebalan papan akhir papan sirkuit tercetak: 0,2 ~ 4,0 mm (jika kurang dari 0,2 mm, atau lebih dari 4 mm perlu ditinjau) (jika ketebalan papan ≤ 0,6 mm, tidak dapat diterapkan untuk permukaan HASL)
Papan sirkuit tercetak ketebalan tembaga dari tembaga dasar dalam dan luar: Min 0,3 / 0,5oz, Maks 3oz, muka 4-6oz
Tembaga luar jadi: 6oz
Busur dan putar: 0,075%
Min.ukuran lubang: 0,15mm(<0,15 mm perlu meninjau kemampuan)
Lubang bor HDI Min: 0,08-0,10MM
Papan sirkuit tercetak trek/celah: 3mil(0,075mm)
Papan sirkuit tercetak Profil: Routing, Punching, V-CUT
Papan sirkuit cetak sketebalan topeng yang lebih tua: standar 15-20um;Lanjutan: 35um
Min lebar jembatan topeng solder: hijau 4mil, warna lain 4.8mil
Topeng solder terpasang lubang: 0,1-0,5mm
Warna topeng solder: hijau, matt hijau, biru, matt biru, hitam, matt hitam, kuning, merah, putih, dan sebagainya
Layar sutra PCB: Putih, Hitam dan sebagainya
Ketebalan topeng yang bisa dikupas: 500-1000um
Jumlah lapisan papan sirkuit: | 10L | Bahan baku papan sirkuit: | FR4 TG180 |
Lapisan Tembaga tebal: | 1/1/1/1/1/1/1/1/1/1/1/1/1/1/1/1OZ | Ketebalan papan: | 1,6MM |
Ukuran lubang terkecil: | 0,25mm | Jalur/celah PCB terkecil: | 4/4 juta |
Warna topeng solder: | Matt Hijau | Warna layar sutra: | Putih |
Permukaan PCB selesai: | ENIG 3U | Profil dewan: | Rute |
Aplikasi Papan PCB: | kontrol industri | ||
Meminta persyaratan khusus: | Kontrol Impedansi Tinggi TG180 |
FAQ:
Q1: Apa jenis format file PCB yang dapat Anda terima untuk produksi?
J: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
Q2.Apa informasi lain yang harus ditawarkan kecuali untuk file?
A: Spesifikasi berikut diperlukan untuk kutipan:
1) Bahan dasar
2) Ketebalan papan:
3) Ketebalan tembaga
4) Perawatan permukaan:
5) warna topeng solder dan layar sutra
6) Kuantitas
Q3.Tidak ada file PCB/file GBR, hanya memiliki sampel PCB, dapatkah Anda memproduksinya untuk saya?
A: Ya, kami dapat membantu Anda mengkloning PCB.Kirimkan saja sampel PCB kepada kami, kami dapat mengkloning desain PCB dan menyelesaikannya.
Q4.BOMnya apa?
A: BOM adalah Bill of Material yang mencantumkan komponen yang diperlukan untuk membangun proyek Anda.BOM's termasuk nomor bagian, merek, penanda referensi, jumlah, dan deskripsi bagian yang perlu dirakit.
Q5.Di mana papan sirkuit Anda diproduksi?
A: Sebagai produsen PCB profesional yang berbasis di China, semua papan sirkuit diproduksi di China.
