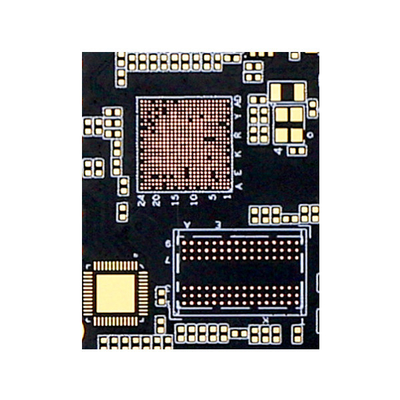

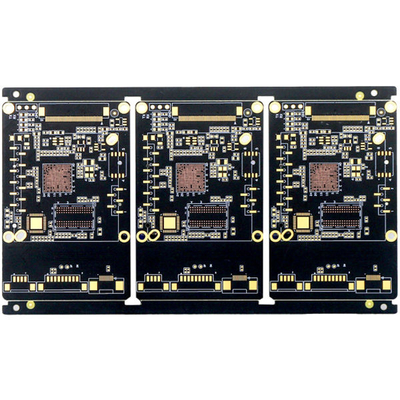

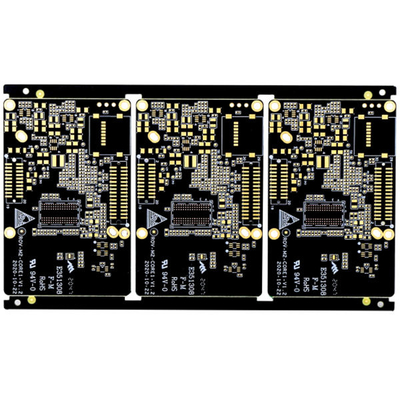

High Density Interconnect HDI PCB Board 3oz 2.4mm 14 Lapisan Warna Hitam

Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xNama PCB | 14L 2+N+2 HDI PCB | Marterial | FR-4, TG170+Rogers |
---|---|---|---|
Lapisan Papan | 14L | Ketebalan papan | 2.4mm |
Selesai Berat Tembaga Luar | 3oz | Berat Tembaga Internal Bagian Dalam | 3oz |
Topeng solder | Warna hitam | Ukuran lubang terkecil | 0.1mm |
Vias Buta/Terkubur | Ya | Aplikasi | alat kesehatan |
Cahaya Tinggi | Papan PCB HDI 3oz,Papan PCB HDI 2.4mm,PCB kepadatan tinggi 3oz |
High Density Interconnect HDI PCB Board 3oz 2.4mm 14 Lapisan Warna Hitam
HDI PCB Board High Density Interconnect HDI Board Layanan Pembuatan PCB Papan PCB Hitam
14L 2+N+2 HDI PCB
HDI PCB adalah singkatan dari papan sirkuit cetak interkoneksi kepadatan tinggi, mereka dicirikan oleh garis yang lebih halus, ruang yang lebih dekat, dan kabel yang lebih padat.
Untuk papan HDI memiliki kepadatan sirkuit yang lebih tinggi daripada papan sirkuit tradisional, desainnya dapat mencakup lubang tembus dan bantalan penangkap yang lebih kecil, dan juga kepadatan bantalan sambungan yang lebih tinggi.Mereka banyak digunakan untuk mengurangi berat dan dimensi keseluruhan produk, serta untuk meningkatkan kinerja listrik perangkat.
Papan HDI diterapkan ke berbagai industri, seperti perangkat digital, smartphone dan tablet, mobil, pesawat terbang, dan produk kendaraan lainnya.
Penumpukan Papan HDI:
1+N+1dengan mikrovia laser dan inti terkubur mekanis via."1" mewakili "penumpukan" atau laminasi berurutan di setiap sisi inti.
i+T+i (i>=2)PCB berisi 2 atau lebih "penumpukan" lapisan interkoneksi kepadatan tinggi.Microvias pada lapisan yang berbeda dapat terhuyung-huyung atau ditumpuk.Struktur mikrovia bertumpuk berisi tembaga biasanya terlihat dalam desain yang menantang.
Produk HSX mencakup 1~32L FR-4 PCB, IMS PCB, Papan HDI, papan PTFE frekuensi tinggi dan papan Rigid-flex dll. Ini menyediakan layanan produksi belokan cepat yang fleksibel (12 jam hingga 72 jam), serta volume kecil hingga volume besar Manufaktur PCB.Produk banyak digunakan di bidang teknologi tinggi seperti komunikasi, catu daya, jaringan komputer, produk digital, kontrol industri, sains dan pendidikan, perangkat medis, dan ruang angkasa.
Jumlah lapisan: | 14 lapisan | Laminasi papan sirkuit: | FR4 TG170 + ROGERS |
Ketebalan Tembaga yang berbeda: | 2oz alas bagian dalam dan 2oz bagian luar selesai | Papan PCB tebal: | 2,4 MM |
Lubang pengeboran mekanis terkecil: | 0,1 mm | min.jarak/spasi garis: | 0,05mm |
Warna topeng solder: | KSM warna hitam | Warna legenda: | warna putih |
permukaan PCB selesai: | Perendaman Emas 2u | Profil papan: | Penggilingan + V-CUT |
Aplikasi Papan PCB: | ilmu pengetahuan dan pendidikan | ||
Meminta persyaratan khusus: | HDI Terkubur vias dan vias buta, dua langkah menumpuk / bebas halogen / kontrol impedansi / resin diisi dan dilapisi |
FAQ:
1. Layanan apa yang dapat Anda berikan?
Pembuatan PCB, Perakitan PCB, Prototipe Cepat
2. Seberapa cepat waktu tunggu Anda?
24H tercepat untuk 2L dan 4L, 3WD untuk papan HDI.
3. Bagaimana cara mendapatkan kutipan cepat?
Harap berikan file gerber dan detail papan (termasuk lapisan, ketebalan papan, ketebalan tembaga, perawatan permukaan, topeng solder dan warna silkscreen, permintaan khusus jika ada, jumlah permintaan, dll)
Sampel:
Lapisan PCB | 6L |
permukaan PCB | IMERSI EMAS |
bahan PCB | FR4, TG170 |
Ketebalan tembaga | 3/3/3/3/3/3 oz selesai |
Masker solder PCB | Sisi ganda, Hitam |
layar sutra PCB | Sisi ganda, Putih |
Persyaratan khusus | Tembaga berat 3OZ/ruang garis kecil dan celah: 3/3mil |
4. Syarat pembayaran apa yang Anda miliki?
Transfer Kawat (T/T)
