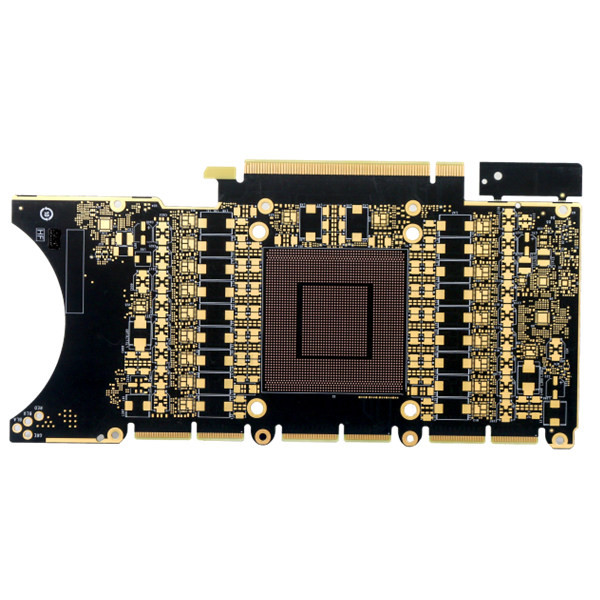

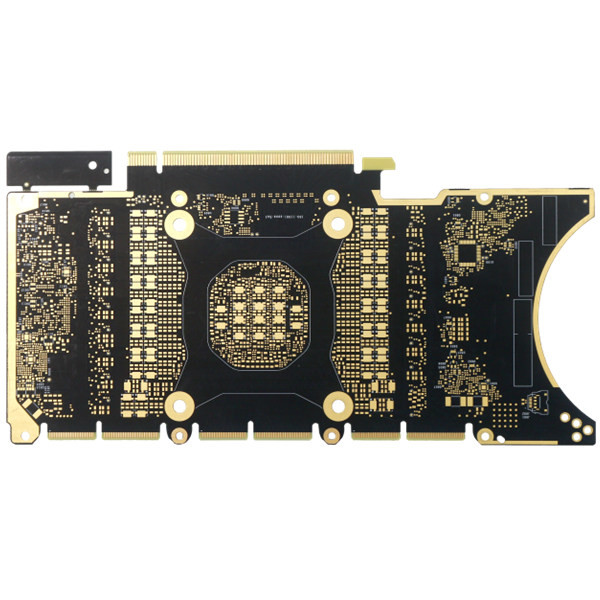

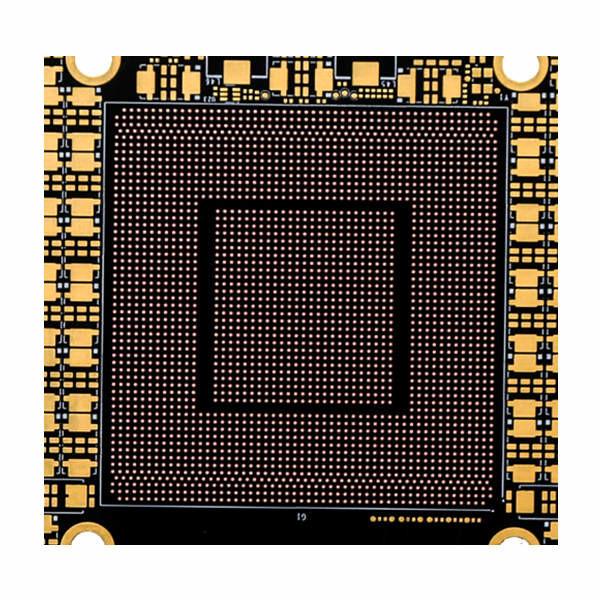

2oz Selesai Papan PCB HDI 2.0mm 6 Lapisan Untuk Perangkat Medis
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDetail produk
| Nama PCB | 6L 2+N+2 HDI PCB | Marterial | FR-4, TG170 |
|---|---|---|---|
| Lapisan Papan | 6L | Ketebalan papan | 2.0MM |
| Berat Tembaga Luar Selesai | 2oz selesai | Berat Tembaga Internal Bagian Dalam | dasar 2oz |
| Topeng solder | topeng solder hitam | Ukuran lubang terkecil | 0.1mm |
| Vias Buta/Terkubur | Ya, diminta | Aplikasi | Produk alat kesehatan |
| Cahaya Tinggi | 2oz HDI PCB Board,2.0mm 2oz HDI PCB Board,2oz high density pcb |
||
Deskripsi Produk
2oz Selesai Papan PCB HDI 2.0mm 6 Lapisan Untuk Perangkat Medis
Papan PCB HDI Perusahaan Perakitan Papan Sirkuit Cetak Kontrak Manufaktur Perakitan PCB
4L 2+N+2 HDI PCB
Papan sirkuit cetak interkoneksi kepadatan tinggi juga disebut papan HDI, dicirikan oleh garis yang lebih halus, ruang yang lebih dekat, dan kabel yang lebih padat.desainnya dapat mencakup lubang tembus dan bantalan penangkap yang lebih kecil, dan juga kepadatan bantalan sambungan yang lebih tinggi.Mereka banyak digunakan untuk mengurangi berat dan dimensi keseluruhan produk, serta untuk meningkatkan kinerja listrik perangkat.
Aplikasi: produk perangkat digital, produk smartphone dan tablet, produk mobil dan telekomunikasi, produk pesawat terbang dan kendaraan lainnya, dll.
Penumpukan Normal:
1+N+1dengan mikrovia laser dan inti terkubur mekanis via."1" mewakili "penumpukan" atau laminasi berurutan di setiap sisi inti.
i+T+i (i>=2)PCB berisi 2 atau lebih "penumpukan" lapisan interkoneksi kepadatan tinggi.Microvias pada lapisan yang berbeda dapat terhuyung-huyung atau ditumpuk.Struktur mikrovia bertumpuk berisi tembaga biasanya terlihat dalam desain yang menantang.
Produk HSX mencakup 1~32L FR-4 PCB, IMS PCB, Papan HDI, papan PTFE frekuensi tinggi dan papan Rigid-flex dll. Ini menyediakan layanan produksi belokan cepat yang fleksibel (12 jam hingga 72 jam), serta volume kecil hingga volume besar pembuatan PCB.Produk banyak digunakan di bidang teknologi tinggi seperti komunikasi, catu daya, jaringan komputer, produk digital, kontrol industri, sains dan pendidikan, peralatan medis, dan luar angkasa.HSX memiliki tim yang berpendidikan tinggi dan berpengalaman serta peralatan produksi yang maju.
| Lapisan PCB | 6L 2+N+2 | bahan PCB | FR4 TG170 |
| Ketebalan tembaga | 2/2/2/2/2/2/2oz selesai | Ketebalan PCB | 2.0MM |
| min.ukuran lubang | 0.1mm | Jalur/celah PCB min: | 3,5 juta |
| Masker solder PCB | Hijau | layar sutra PCB | putih |
| Permukaan PCB selesai | ENIG 2u | garis besar PCB | Perutean/V-CUT |
| Aplikasi | Produk alat kesehatan | ||
| Persyaratan khusus: | HDI vias terkubur dan vias buta, dua langkah menumpuk | ||
FAQ:
Q1: Apakah Anda pabrik atau perusahaan perdagangan?
A: Ya, kami adalah pabriknya, kami memiliki pembuatan PCB prototipe cepat yang independen & jalur produksi PCB volume besar.
Q2: Apa jenis format file PCB yang dapat Anda terima untuk produksi?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
Q3: Apakah file PCB saya aman saat saya mengirimkannya kepada Anda untuk pembuatan?
A: Kami menghormati hak cipta pelanggan dan tidak akan pernah membuat PCB untuk orang lain dengan file Anda kecuali kami menerima izin tertulis dari pihak Anda, atau kami tidak akan membagikan file ini dengan pihak ke-3 lainnya.Dan kita bisa menandatangani NDA dengan klien jika perlu.
Q4: Jika kita tidak memiliki file PCB/file Gerber, hanya memiliki sampel PCB, dapatkah Anda memproduksinya untuk saya?
A: Ya, kami dapat membantu Anda mengkloning PCB.Kirimkan saja sampel PCB kepada kami, kami dapat mengkloning desain PCB dan mengerjakannya.
Q5: Apa lead time standar Anda untuk PCB?
A: Sampel/prototipe (kurang dari 3 meter persegi):
1-2 Lapisan: 3 hingga 5 hari kerja (24 jam tercepat untuk layanan giliran cepat)
4-8 Lapisan: 7~12 hari kerja (48 jam tercepat untuk layanan giliran cepat)
Produksi massal (kurang dari 200 meter persegi):
1-2 Lapisan: 7 hingga 12 hari kerja
4-8 Lapisan: 10 hingga 15 hari kerja
Q6: Pembayaran apa yang Anda terima?
A: Wire Transfer (T/T) atau Letter of Credit (L/C) atau Paypal (hanya untuk nilai kecil kurang dari 500 USD)
Q7: Bagaimana Anda biasanya mengirimkan PCB?
A: Biasanya untuk paket kecil, kami akan mengirimkan papan melalui DHL, UPS, FedEx door to door service, kami dapat menggunakan akun pengiriman Anda untuk melakukan penagihan atau menggunakan akun kami untuk mengirim dalam jangka waktu pengiriman DDU (import duty unpaid).
Untuk barang berat lebih dari 300kg, kami dapat mengirimkan papan PCB Anda dengan kapal atau udara untuk menghemat biaya pengiriman.Tentu saja, jika Anda memiliki pengirim sendiri, kami dapat menghubungi mereka untuk menangani kiriman Anda.
