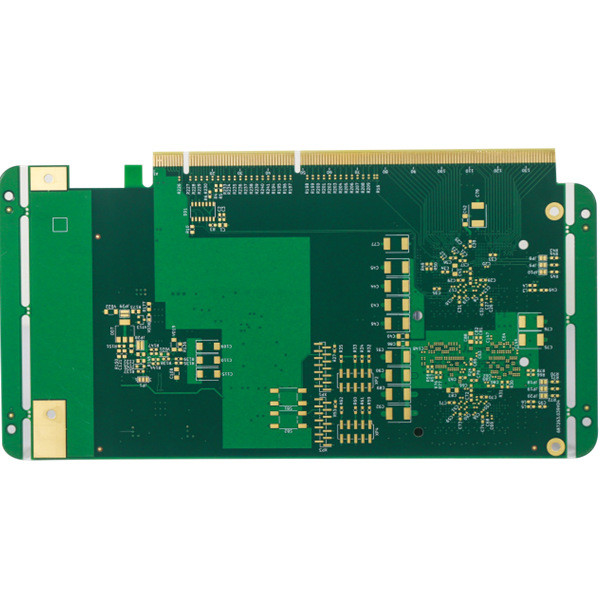

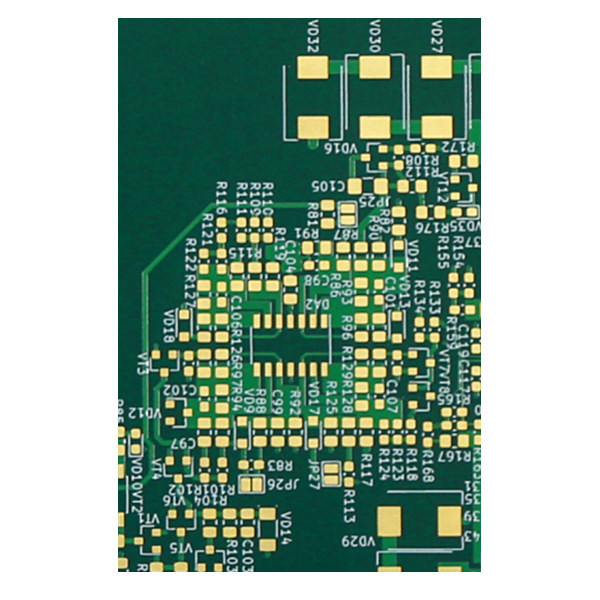

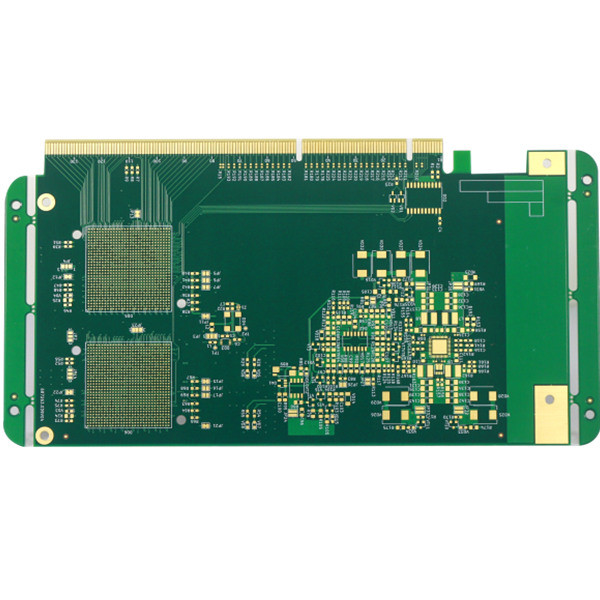

FR4 HDI 10 Layer Pcb Fabrikasi 1.6mm Automated Pcb Assembly
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDetail produk
| Nama PCB | Papan Sirkuit Cetak HDI 10L 1+N+1 | Marterial | FR4, S1000-2 |
|---|---|---|---|
| Lapisan Papan | 10L | Ketebalan papan | 1.6mm |
| Selesai Berat Tembaga Luar | 1 ons | Berat Tembaga Internal Bagian Dalam | dasar 1oz |
| Topeng solder | topeng solder hijau | Ukuran lubang terkecil | 0.15mm |
| Vias Buta/Terkubur | Ya, diminta | Aplikasi | Produk mobil |
| Cahaya Tinggi | Exception : INVALID_FETCH - getIP() ERROR,1oz 1.6mm 10 Layer Pcb,10L 1.6mm Automated Pcb Assembly |
||
Deskripsi Produk
FR4 HDI 10 Layer Pcb Fabrikasi 1.6mm Automated Pcb Assembly
HDI PCB Board Layanan Fabrikasi PCB Perakitan PCB Otomatis 10 Lapisan PCB Perakitan Papan Sirkuit Volume Rendah
Papan Sirkuit Cetak HDI 10L 1+N+1
HDI PCB adalah singkatan dari papan sirkuit cetak interkoneksi kepadatan tinggi, mereka dicirikan oleh garis yang lebih halus, ruang yang lebih dekat, dan kabel yang lebih padat.
Untuk papan HDI memiliki kepadatan sirkuit yang lebih tinggi daripada papan sirkuit tradisional, desainnya dapat mencakup lubang tembus dan bantalan penangkap yang lebih kecil, dan juga kepadatan bantalan sambungan yang lebih tinggi.Mereka banyak digunakan untuk mengurangi berat dan dimensi keseluruhan produk, serta untuk meningkatkan kinerja listrik perangkat.
Papan HDI diterapkan ke berbagai industri, seperti perangkat digital, smartphone dan tablet, mobil, pesawat terbang, dan produk kendaraan lainnya.
Penumpukan Papan HDI:
1+N+1dengan mikrovia laser dan inti terkubur mekanis via."1" mewakili "penumpukan" atau laminasi berurutan di setiap sisi inti.
i+T+i (i>=2)PCB berisi 2 atau lebih "penumpukan" lapisan interkoneksi kepadatan tinggi.Microvias pada lapisan yang berbeda dapat terhuyung-huyung atau ditumpuk.Struktur mikrovia bertumpuk berisi tembaga biasanya terlihat dalam desain yang menantang.
Produk HSX mencakup 1~32L FR-4 PCB, IMS PCB, Papan HDI, papan PTFE frekuensi tinggi dan papan Rigid-flex dll. Ini menyediakan layanan produksi belokan cepat yang fleksibel (12 jam hingga 72 jam), serta volume kecil hingga volume besar pembuatan PCB.Produk banyak digunakan di bidang teknologi tinggi seperti komunikasi, catu daya, jaringan komputer, produk digital, kontrol industri, sains dan pendidikan, peralatan medis, dan luar angkasa.HSX memiliki tim yang berpendidikan tinggi dan berpengalaman serta peralatan produksi yang maju.
| Lapisan PCB | 12L 1+N+1 | bahan PCB | FR-4, S1000-2 |
| Ketebalan tembaga |
1oz alas bagian dalam, 1oz tembaga jadi |
Ketebalan PCB | 1.60MM |
| min.ukuran lubang | 0.15mm | Jalur/celah PCB min: | 3 juta |
| Masker solder PCB | Hijau | layar sutra PCB | putih |
| Permukaan PCB selesai | Perendaman Emas 2u | garis besar PCB | Rute/V-CUT |
| Aplikasi | FR-4, Rogers | ||
| Persyaratan khusus: | menitmelalui ukuran lubang 0.15mm/kontrol impedansi | ||
FAQ:
Q1: Apakah Anda pabrik atau perusahaan perdagangan?
A: Ya, kami adalah pabriknya, kami memiliki pembuatan PCB prototipe cepat yang independen & jalur produksi PCB volume besar.
Q2: Apa jenis format file PCB yang dapat Anda terima untuk produksi?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
Q3: Apakah file PCB saya aman saat saya mengirimkannya kepada Anda untuk pembuatan?
A: Kami menghormati hak cipta pelanggan dan tidak akan pernah membuat PCB untuk orang lain dengan file Anda kecuali kami menerima izin tertulis dari pihak Anda, atau kami tidak akan membagikan file ini dengan pihak ke-3 lainnya.Dan kita bisa menandatangani NDA dengan klien jika perlu.
Q4: Jika kita tidak memiliki file PCB/file Gerber, hanya memiliki sampel PCB, dapatkah Anda memproduksinya untuk saya?
A: Ya, kami dapat membantu Anda mengkloning PCB.Kirimkan saja sampel PCB kepada kami, kami dapat mengkloning desain PCB dan mengerjakannya.
Q5: Apa lead time standar Anda untuk PCB?
A: Sampel/prototipe (kurang dari 3 meter persegi):
1-2 Lapisan: 3 hingga 5 hari kerja (24 jam tercepat untuk layanan giliran cepat)
4-8 Lapisan: 7~12 hari kerja (48 jam tercepat untuk layanan belokan cepat)
Produksi massal (kurang dari 200 meter persegi):
1-2 Lapisan: 7 hingga 12 hari kerja
4-8 Lapisan: 10 hingga 15 hari kerja
Q6: Bagaimana Anda biasanya mengirimkan PCB?
A: Biasanya untuk paket kecil, kami akan mengirimkan papan melalui DHL, UPS, FedEx door to door service, kami dapat menggunakan akun pengiriman Anda untuk melakukan penagihan atau menggunakan akun kami untuk mengirim dalam jangka waktu pengiriman DDU (import duty unpaid).
Untuk barang berat lebih dari 300kg, kami dapat mengirimkan papan PCB Anda dengan kapal atau udara untuk menghemat biaya pengiriman.Tentu saja, jika Anda memiliki pengirim sendiri, kami dapat menghubungi mereka untuk menangani kiriman Anda.
Q7: Berapa jumlah pesanan minimum Anda?
A: Tidak Ada MOQ. Kuantitas hanya akan mempengaruhi harga.Silahkan hubungi kami untuk RFQ.
Q8: Bisakah Anda menyediakan layanan Perakitan PCB dan sumber komponen?
A: Ya, kami juga dapat menyediakan sumber komponen dan layanan Perakitan PCB serta pembuatan kotak jika diminta.
Q9.Bagaimana cara mendapatkan kutipan cepat?
Harap berikan file gerber dan detail papan (termasuk lapisan, ketebalan papan, ketebalan tembaga, perawatan permukaan, topeng solder dan warna silkscreen, permintaan khusus jika ada, jumlah permintaan, dll)
Sampel:
| Jenis PCB | PCB multilayer 4L |
| Permukaan selesai | LF-HASL |
| Bahan dasar | FR4, TG170 |
| Ketebalan tembaga | 1oz alas bagian dalam, 1oz tembaga jadi |
| Masker solder PCB | Hijau untuk kedua sisi |
| layar sutra PCB | Putih untuk kedua sisi |
| Persyaratan khusus | Lubang terpasang resin/tepi pelapisan, ketebalan jari emas 30u" |
