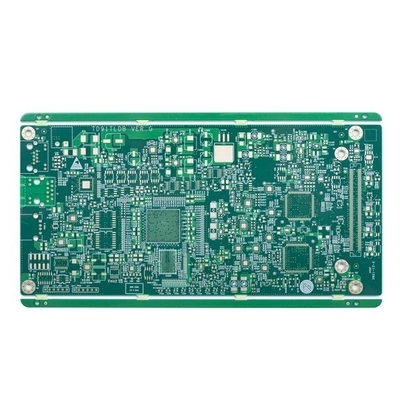

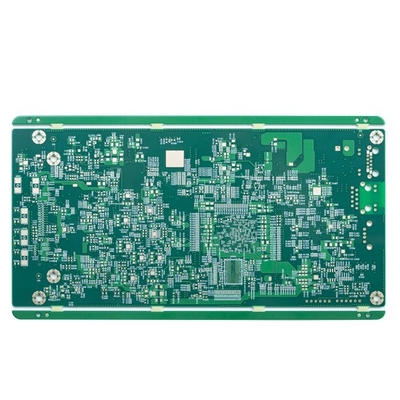

2.0mm 14 Lapisan HDI PCB Board Prototipe FR4 TG170 Green Solder Mask

Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xNama PCB | Papan HDI 14L 1+N+1 | Marterial | FR-4, TG170 |
---|---|---|---|
Lapisan Papan | 14L | Ketebalan papan | 2.0MM |
Selesai Berat Tembaga Luar | 1 ons | Berat Tembaga Internal Bagian Dalam | Dasar hoz |
Topeng solder | HIJAU | Lubang pengeboran mekanis terkecil | 0.2MM |
Permintaan special | kontrol impedansi / resin diisi dan dilapisi / 0,25mm BGA | Aplikasi | produk digital |
Cahaya Tinggi | 2.0mm HDI PCB Board,14L HDI PCB Board,2.0mm 14 layer pcb |
2.0mm 14 Lapisan HDI PCB Board Prototipe FR4 TG170 Green Solder Mask
Papan PCB HDI 14 Lapisan Papan PCB Papan PCB Hijau Papan Sirkuit Prototipe Papan Sirkuit Prototipe FR4 Papan PCB
Papan HDI 14L 1+N+1
Papan sirkuit cetak interkoneksi kepadatan tinggi, yang juga disebut papan HDI, dicirikan oleh garis yang lebih halus, ruang yang lebih dekat, dan kabel yang lebih padat.
Papan HDI memiliki kepadatan sirkuit yang lebih tinggi, desainnya dapat mencakup tidak hanya lubang tembus dan bantalan penangkap yang lebih kecil, tetapi juga kepadatan bantalan sambungan yang lebih tinggi.Mereka banyak digunakan untuk mengurangi berat dan dimensi keseluruhan produk, serta untuk meningkatkan kinerja listrik perangkat.
Produk HSX mencakup 1~32L FR-4 PCB, IMS PCB, Papan HDI, papan PTFE frekuensi tinggi dan papan Rigid-flex dll. Ini menyediakan layanan produksi belokan cepat yang fleksibel (12 jam hingga 72 jam), serta volume kecil hingga volume besar pembuatan PCB.
Ukuran panel dari kemampuan pabrik HSX adalah max 740x500mm, tetapi ketika ukuran panel lebih besar dari 600mm, maka perlu ditinjau terlebih dahulu.Dan ukuran panel minimum yang bisa kami capai adalah 5*5mm.
Ketebalan PCB yang dapat kami capai adalah dari 0.2mm hingga 4.0mm, jika ketebalan papan lebih kecil dari 0.2mm, atau lebih besar dari 4mm, perlu mengevaluasi papan terlebih dahulu (PS. jika ketebalan papan </= 0.6mm, permukaan selesai tidak bisa HASL/LF-HASL)
Kemampuan ukuran lubang minumun pabrik adalah 0.15mm, jika ukuran lubang lebih kecil dari 0.15mm, perlu meninjau papan terlebih dahulu.
Warna topeng solder meliputi, merah, hijau matt, hijau matt, biru, biru matt, hitam, hitam matt, putih, dan sebagainya.
Warna-warna berkaki antara lain putih, hitam dan sebagainya.
Jumlah lapisan papan sirkuit: | 14L | Laminasi papan sirkuit: | FR4 TG170 |
Lapisan Tembaga tebal: | Luar 1oz Dalam H oz | Ketebalan papan: | 2.0MM |
Ukuran lubang terkecil: | 0.20mm | Track/celah PCB terkecil: | 4/6jt |
Warna topeng solder: | TAIYO Hijau | Warna layar sutra: | putih |
permukaan PCB selesai: | Emas Perendaman | Profil papan: | Rute |
Aplikasi Papan PCB: | produk digital | ||
Meminta persyaratan khusus: | HDI Terkubur vias dan blind vias, satu langkah stack up/kontrol impedansi/resin diisi dan berlapis lebih/0.25mm BGA |
FAQ:
Q1: Apakah Anda pabrik atau perusahaan perdagangan?
A: Ya, kami adalah pabriknya, kami memiliki pembuatan PCB prototipe cepat yang independen & jalur produksi PCB volume besar.
Q2: Apa jenis format file PCB yang dapat Anda terima untuk produksi?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
Q3: Jika kita tidak memiliki file PCB/file Gerber, hanya memiliki sampel PCB, dapatkah Anda memproduksinya untuk saya?
A: Ya, kami dapat membantu Anda mengkloning PCB.Kirimkan saja sampel PCB kepada kami, kami dapat mengkloning desain PCB dan mengerjakannya.
Q4: Apa lead time standar Anda untuk PCB?
A: Sampel/prototipe (kurang dari 3 meter persegi):
1-2 Lapisan: 3 hingga 5 hari kerja (24 jam tercepat untuk layanan giliran cepat)
4-8 Lapisan: 7~12 hari kerja (48 jam tercepat untuk layanan giliran cepat)
Produksi massal (kurang dari 200 meter persegi):
1-2 Lapisan: 7 hingga 12 hari kerja
4-8 Lapisan: 10 hingga 15 hari kerja
Q5: Berapa min.jumlah pesanan?
A: Tidak ada MOQ. Kuantitas hanya akan mempengaruhi harga.
Q6.Bagaimana cara mendapatkan kutipan cepat?
Harap berikan file gerber dan detail papan (termasuk lapisan, ketebalan papan, ketebalan tembaga, perawatan permukaan, topeng solder dan warna silkscreen, permintaan khusus jika ada, jumlah permintaan, dll)
Sampel:
Jenis PCB | PCB multilayer 4L |
Permukaan selesai | LF-HASL |
Bahan dasar | FR4, TG170 |
Ketebalan tembaga | 1oz alas bagian dalam, 1oz tembaga jadi |
Masker solder PCB | Hijau untuk kedua sisi |
layar sutra PCB | Putih untuk kedua sisi |
Persyaratan khusus | Lubang terpasang resin/tepi pelapisan, ketebalan jari emas 30u" |
