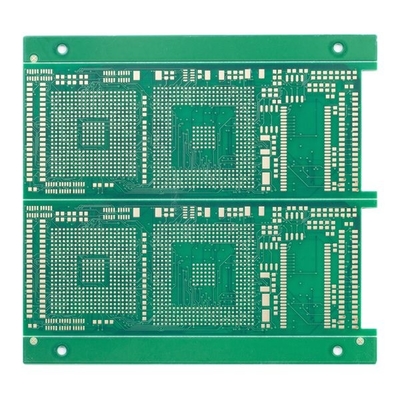

Papan PCB HDI Multilayer 0.9mm 8 Lapisan Pcb Fabrikasi Masker Solder Hijau

Tempat asal Cina
Nama merek Huashengxin
Sertifikasi UL , ISO9001
Nomor model 126747
Kuantitas min Order 1 buah
Kemasan rincian Kekosongan
Waktu pengiriman 24 jam tercepat untuk prototipe 2L dan 4L, 3 hari untuk produksi papan HDI
Syarat-syarat pembayaran T/T

Hubungi saya untuk sampel gratis dan kupon.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.

x
Detail produk
Nama PCB Papan HDI 8L 2+N+2 Marterial FR-4, TG170
Lapisan Papan 8L Ketebalan papan 0.9mm
Ketebalan tembaga 1/H/1/1/H/H/H/1 OZ Jalur/celah PCB min 3/3jt
Topeng solder HIJAU Lubang pengeboran mekanis terkecil 0.15mm
Permintaan special HDI vias terkubur dan vias buta, dua langkah menumpuk Aplikasi kontrol industri
Cahaya Tinggi

Papan PCB HDI ISO9001

,

Papan PCB HDI 0

,

9mm

Tinggalkan pesan
Deskripsi Produk

Papan PCB HDI Multilayer 0.9mm 8 Lapisan Pcb Fabrikasi Masker Solder Hijau



Papan PCB HDI Papan PCB Multilayer 8 Lapisan Papan PCB Papan HDI Cina Perakitan PCB Layanan Fabrikasi PCB PCB Assy



Papan HDI 8L 2+N+2



HDI PCB berarti papan sirkuit cetak interkoneksi kepadatan tinggi, mereka dicirikan oleh garis yang lebih halus, ruang yang lebih dekat, dan kabel yang lebih padat.

Karena kepadatan sirkuitnya yang lebih tinggi daripada papan sirkuit tradisional, desain PCB HDI dapat mencakup lubang tembus dan bantalan penangkap yang lebih kecil, serta kepadatan bantalan koneksi yang lebih tinggi.HDI PCB banyak digunakan untuk mengurangi berat dan dimensi keseluruhan produk, serta untuk meningkatkan kinerja listrik perangkat.



Penumpukan Papan HDI:

1+N+1dengan mikrovia laser dan inti terkubur mekanis via."1" mewakili "penumpukan" atau laminasi berurutan di setiap sisi inti.
i+T+i (i>=2)PCB berisi 2 atau lebih "penumpukan" lapisan interkoneksi kepadatan tinggi.Microvias pada lapisan yang berbeda dapat terhuyung-huyung atau ditumpuk.Struktur mikrovia bertumpuk berisi tembaga biasanya terlihat dalam desain yang menantang.





Lapisan PCB 8L bahan PCB FR4 TG170
Ketebalan tembaga 1/H/1/1/H/H/H/1 OZ Ketebalan PCB 0.9MM
min.ukuran lubang 0.15mm Jalur/celah PCB min: 3/3jt
Masker solder PCB Hijau layar sutra PCB putih
Permukaan PCB selesai Emas Perendaman garis besar PCB Perutean/V-CUT
Aplikasi kontrol industri
Persyaratan khusus: ruang dan celah garis kecil: 3/3mil/HDI vias terkubur dan vias buta, dua langkah menumpuk / mnt.melalui ukuran lubang 0.15mm/kontrol impedansi/resin diisi dan berlapis lebih/0.25mm BGA

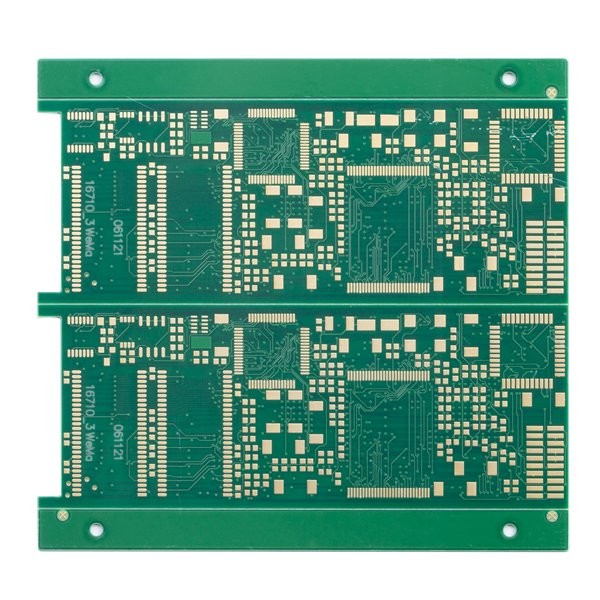

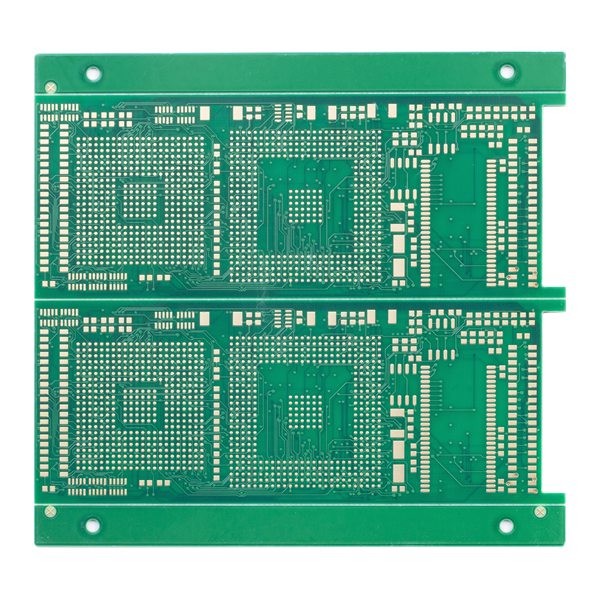

Papan PCB HDI Multilayer 0.9mm 8 Lapisan Pcb Fabrikasi Masker Solder Hijau 0Papan PCB HDI Multilayer 0.9mm 8 Lapisan Pcb Fabrikasi Masker Solder Hijau 1



FAQ:

Q1: Apakah Anda pabrik atau perusahaan perdagangan?

A: Ya, kami adalah pabriknya, kami memiliki pembuatan PCB prototipe cepat yang independen & jalur produksi PCB volume besar.


Q2: Apa jenis format file PCB yang dapat Anda terima untuk produksi?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

Q3: Apakah file PCB saya aman saat saya mengirimkannya kepada Anda untuk pembuatan?
A: Kami menghormati hak cipta pelanggan dan tidak akan pernah membuat PCB untuk orang lain dengan file Anda kecuali kami menerima izin tertulis dari pihak Anda, atau kami tidak akan membagikan file ini dengan pihak ke-3 lainnya.Dan kita bisa menandatangani NDA dengan klien jika perlu.

Q4: Jika kita tidak memiliki file PCB/file Gerber, hanya memiliki sampel PCB, dapatkah Anda memproduksinya untuk saya?
A: Ya, kami dapat membantu Anda mengkloning PCB.Kirimkan saja sampel PCB kepada kami, kami dapat mengkloning desain PCB dan mengerjakannya.


Q5: Apa lead time standar Anda untuk PCB?
A: Sampel/prototipe (kurang dari 3 meter persegi):

1-2 Lapisan: 3 hingga 5 hari kerja (24 jam tercepat untuk layanan giliran cepat)
4-8 Lapisan: 7~12 hari kerja (48 jam tercepat untuk layanan giliran cepat)
Produksi massal (kurang dari 200 meter persegi):
1-2 Lapisan: 7 hingga 12 hari kerja
4-8 Lapisan: 10 hingga 15 hari kerja

Q6: Pembayaran apa yang Anda terima?
A: Wire Transfer (T/T) atau Letter of Credit (L/C) atau Paypal (hanya untuk nilai kecil kurang dari 500 USD)



Q7: Apa cara pengirimannya?

Untuk barang berat lebih dari 300kg, kami dapat mengirimkan papan PCB Anda dengan kapal atau udara untuk menghemat biaya pengiriman.Tentu saja, jika Anda memiliki pengirim sendiri, kami dapat menghubungi mereka untuk menangani kiriman Anda.


Q8: Berapa jumlah pesanan minimum Anda?
A: Tidak Ada MOQ. Kuantitas hanya akan mempengaruhi harga.Silahkan hubungi kami untuk RFQ.
