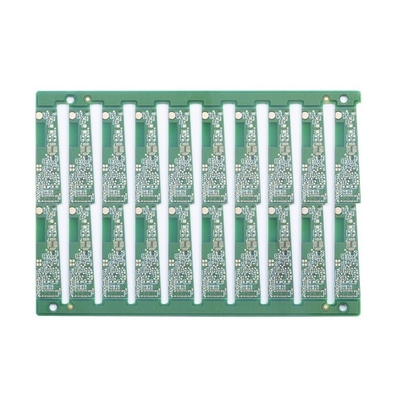

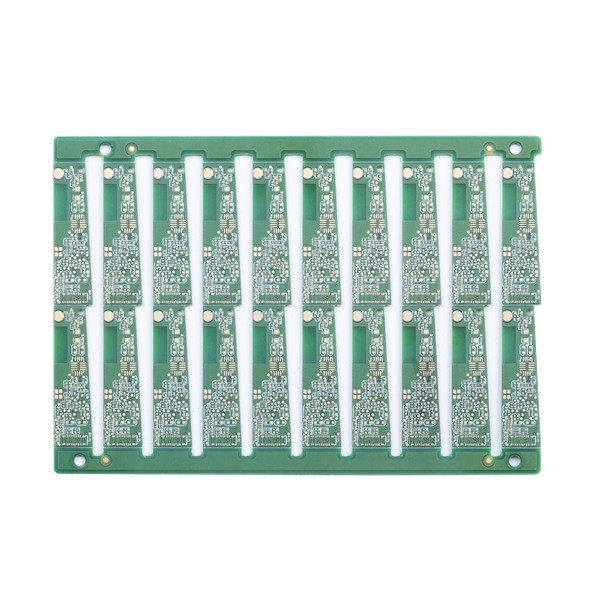

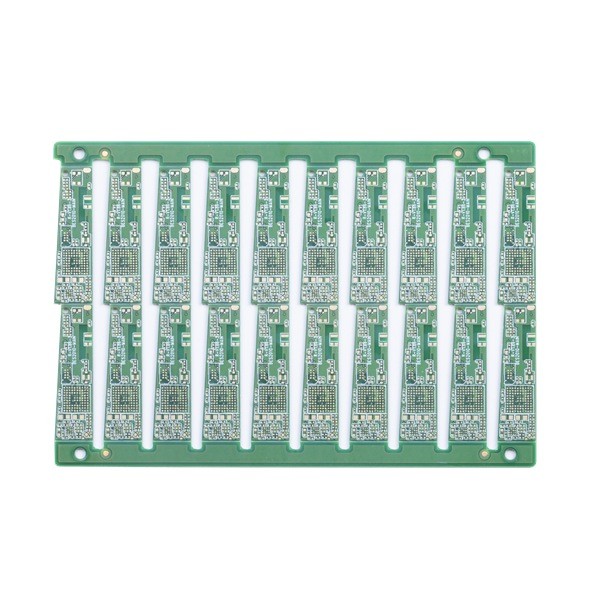

Resin Diisi Hdi Pcb Fabrikasi Papan Sirkuit 6 Lapisan 3mil 0.8mm

Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xNama PCB | Papan HDI 6L 1+N+1 | Marterial | FR4 S1000-2M TG170 |
---|---|---|---|
Lapisan Papan | 6L | Ketebalan papan | 0.8mm |
Ketebalan tembaga | 1/1/1/1/1/1 OZ selesai | Jalur/celah PCB min | 3/3jt |
Topeng solder | Hijau, kedua sisi | Lubang pengeboran mekanis terkecil | 0.15mm |
Permintaan special | resin diisi dan dilapisi; | Aplikasi | ilmu pengetahuan dan pendidikan |
Cahaya Tinggi | 3mil HDi Pcb Fabrikasi,0.8mm 6L HDi Pcb Fabrikasi,3mil 6 Layer Circuit Board |
Resin Diisi Hdi Pcb Fabrikasi Papan Sirkuit 6 Lapisan 3mil 0.8mm
Papan PCB HDI 6 Lapisan PCB HDI Papan Sirkuit Cetak PCB HDI PCB Prototipe Papan Papan PCB Fabrikasi
Papan HDI 6L 1+N+1
Apa itu HDI PCB?High-density interconnect (HDI) PCB dicirikan oleh garis yang lebih halus, ruang yang lebih dekat, dan kabel yang lebih padat, yang memungkinkan koneksi lebih cepat sekaligus mengurangi ukuran dan sebagian besar proyek.Papan ini juga menampilkan vias buta dan terkubur, microvias laser ablated, laminasi sekuensial, dan melalui bantalan dalam.
Papan HDI dapat menampung fungsionalitas papan sebelumnya yang digunakan.MADPCB adalah produsen dan penyedia HDI PCB di Shenzhen, Cina mendukung prototipe HDI PCB dan produksi massal dengan harga lebih murah dan waktu pengerjaan cepat.Pelanggan dari berbagai industri yang kami layani memiliki kesamaan yang memiliki harapan tinggi dalam kualitas, keandalan, dan pengiriman tepat waktu dalam produksi HDI PCB.Kualitas kami tidak ketinggalan zaman, tetapi dibangun ke dalam setiap proses mulai dari front-end hingga fabrikasi dan pengiriman.
Lapisan PCB | 6L | bahan PCB | FR4 S1000-2M TG170 |
Ketebalan tembaga | 1/1/1/1/1/1OZ | Ketebalan PCB | 0.8MM |
min.ukuran lubang | 0.15mm | Jalur/celah PCB min: | 3/3jt |
Masker solder PCB | Hijau | layar sutra PCB | putih |
Permukaan PCB selesai | Emas Perendaman | garis besar PCB | Perutean/V-CUT |
Aplikasi | ilmu pengetahuan dan pendidikan | ||
Persyaratan khusus: | ruang garis kecil dan celah: 3/3mil/HDI vias terkubur dan vias buta, satu langkah menumpuk / mnt.melalui ukuran lubang 0.15mm/halogen gratis/kontrol impedansi/resin diisi dan dilapisi; |
FAQ:
Q1: Berapa jumlah pesanan minimum Anda?
A: Tidak Ada MOQ. Kuantitas hanya akan mempengaruhi harga.Silahkan hubungi kami untuk RFQ.
Q2: Bagaimana Anda biasanya mengirimkan PCB?
A: Biasanya untuk paket kecil, kami akan mengirimkan papan melalui DHL, UPS, FedEx door to door service, kami dapat menggunakan akun pengiriman Anda untuk melakukan penagihan atau menggunakan akun kami untuk mengirim dalam jangka waktu pengiriman DDU (import duty unpaid).
Untuk barang berat lebih dari 300kg, kami dapat mengirimkan papan PCB Anda dengan kapal atau udara untuk menghemat biaya pengiriman.Tentu saja, jika Anda memiliki pengirim sendiri, kami dapat menghubungi mereka untuk menangani kiriman Anda.
Q3: Bagaimana dengan kapasitas produksi pabrik PCB Anda?
A: kapasitas produksi bulanan Kami adalah 50,000 meter persegi/bulan dan 5000 jenis/bulan.
Q4: Di negara mana Anda pernah bekerja?
A: AMERIKA SERIKAT, Kanada, Italia, Jerman, Inggris, Spanyol, Prancis, Rusia, Iran, Turki, Republik Ceko, Austria, Australia, Brasil, Jepang, India dll.
Q5: Apakah Anda juga menyediakan layanan Perakitan PCB?
Untuk barang berat lebih dari 300kg, kami dapat mengirimkan papan PCB Anda dengan kapal atau udara untuk menghemat biaya pengiriman.Tentu saja, jika Anda memiliki pengirim sendiri, kami dapat menghubungi mereka untuk menangani kiriman Anda.
