3mil 0.8mm Papan Sirkuit Hdi FR4 TG170 8 Lapisan Pcb Fabrikasi

Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xNama PCB | Papan HDI 8L 2+N+2 | Marterial | FR4 TG170 |
---|---|---|---|
Lapisan Papan | 8L | Ketebalan papan | 0.8mm |
Ketebalan tembaga | 1/H/H/H/H/H/H/1OZ selesai | Jalur/celah PCB min | 3/3jt |
Topeng solder | TAIYO Hijau | Lubang pengeboran mekanis terkecil | 0.15mm |
Permintaan special | kontrol impedansi / resin diisi dan disepuh di atas / area au besar | Aplikasi | produk digital |
Cahaya Tinggi | Papan Sirkuit HDi 3mil,Papan Sirkuit HDi 8L,Fabrikasi Pcb 8 Lapisan 3mil |
3mil 0.8mm Papan Sirkuit Hdi FR4 TG170 8 Lapisan Pcb Fabrikasi
Papan PCB HDI Pembuatan PCB Volume Rendah Perakitan Papan SMT Papan Utama PCBA Papan Sirkuit HDI 8 Lapisan PCB

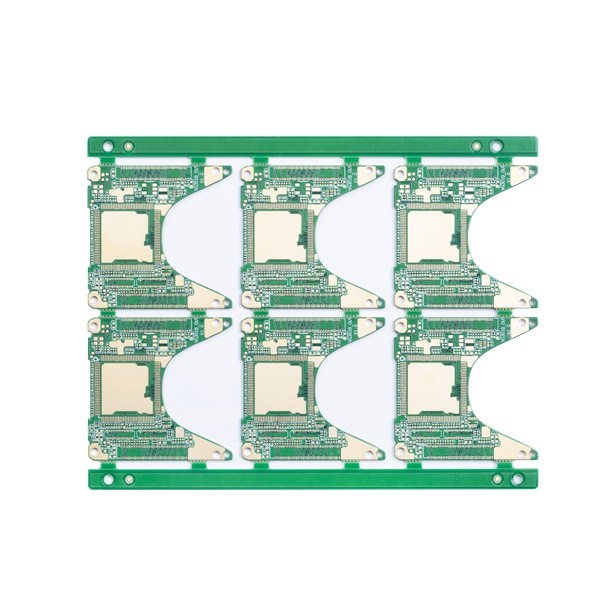

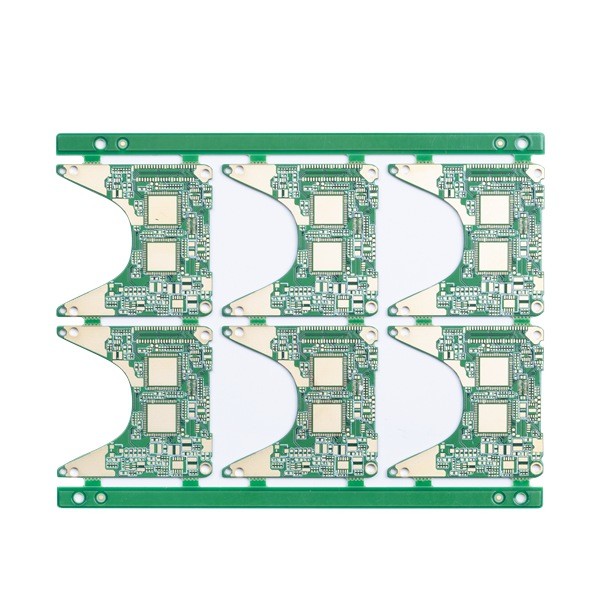

Papan HDI 8L 2+N+2
Apa itu HDI PCB?High-density interconnect (HDI) PCB dicirikan oleh garis yang lebih halus, ruang yang lebih dekat, dan kabel yang lebih padat, yang memungkinkan koneksi lebih cepat sekaligus mengurangi ukuran dan sebagian besar proyek.Papan ini juga menampilkan vias buta dan terkubur, microvias laser ablated, laminasi sekuensial, dan melalui bantalan dalam.
Papan HDI dapat menampung fungsionalitas papan sebelumnya yang digunakan.MADPCB adalah produsen dan penyedia HDI PCB di Shenzhen, Cina mendukung prototipe HDI PCB dan produksi massal dengan harga lebih murah dan waktu pengerjaan cepat.Pelanggan dari berbagai industri yang kami layani memiliki kesamaan yang memiliki harapan tinggi dalam kualitas, keandalan, dan pengiriman tepat waktu dalam produksi HDI PCB.Kualitas kami tidak ketinggalan zaman, tetapi dibangun ke dalam setiap proses mulai dari front-end hingga fabrikasi dan pengiriman.
Jumlah lapisan papan sirkuit: | 8L | Laminasi papan sirkuit: | FR4 |
Lapisan Tembaga tebal: | 1/H/H/H/H/H/H/1OZ | Ketebalan papan: | 0.8MM |
Ukuran lubang terkecil: | 0.15mm | Track/celah PCB terkecil: | 3/3jt |
Warna topeng solder: | TAIYO Hijau | Warna layar sutra: | putih |
permukaan PCB selesai: | Emas Perendaman | Profil papan: | Rute |
Aplikasi Papan PCB: | produk digital | ||
Meminta persyaratan khusus: | ruang dan celah garis kecil: 3/3mil/HDI vias terkubur dan vias buta, dua langkah menumpuk / mnt.melalui ukuran lubang 0.15mm/kontrol impedansi/resin diisi dan disepuh di atas/area au besar |
FAQ:
Q1: Apakah Anda pabrik atau perusahaan perdagangan?
A: Ya, kami adalah pabriknya, kami memiliki pembuatan PCB prototipe cepat yang independen & jalur produksi PCB volume besar.
Q2: Apa jenis format file PCB yang dapat Anda terima untuk produksi?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
Q3: Apakah file PCB kami akan diperiksa.
J: Ya.Data Anda akan diperiksa oleh Tim Engineer kami.Jika kami menemukan masalah teknis atau memiliki pertanyaan, kami akan menghubungi Anda dan menyelesaikan masalah bersama.
Q4: Apakah produk kami akan diuji sebelum pengiriman.
J: Ya.Kami dapat menyediakan Pengujian Sirkuit Fungsi jika Anda memberi kami metode pengujian.
Q5: Apakah Anda juga menyediakan layanan Perakitan PCB?
Untuk barang berat lebih dari 300kg, kami dapat mengirimkan papan PCB Anda dengan kapal atau udara untuk menghemat biaya pengiriman.Tentu saja, jika Anda memiliki pengirim sendiri, kami dapat menghubungi mereka untuk menangani kiriman Anda.
