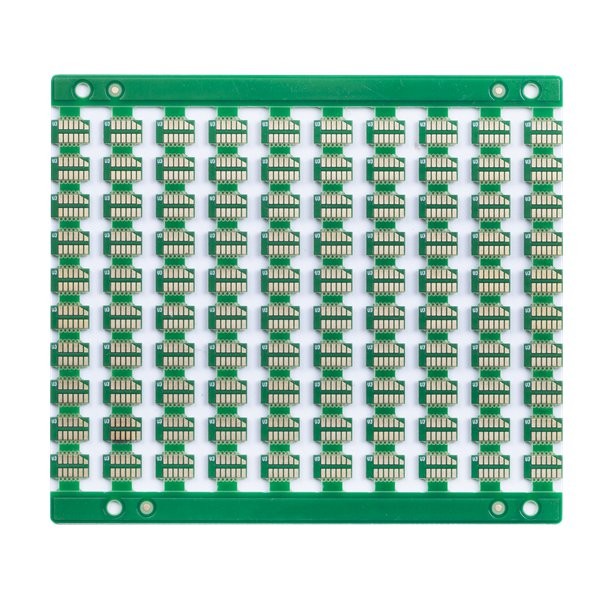

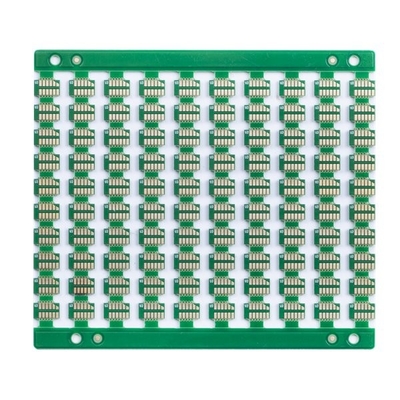

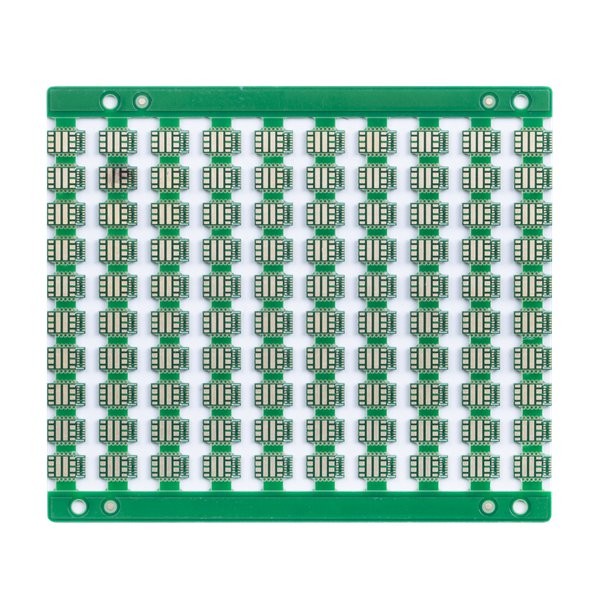

Papan HDI 4L 1+N+1

HDI PCB berarti papan sirkuit cetak interkoneksi kepadatan tinggi, mereka dicirikan oleh garis yang lebih halus, ruang yang lebih dekat, dan kabel yang lebih padat.
Karena kepadatan sirkuitnya yang lebih tinggi daripada papan sirkuit tradisional, desain PCB HDI dapat mencakup lubang tembus dan bantalan penangkap yang lebih kecil, serta kepadatan bantalan koneksi yang lebih tinggi.HDI PCB banyak digunakan untuk mengurangi berat dan dimensi keseluruhan produk, serta untuk meningkatkan kinerja listrik perangkat.

Penumpukan Papan HDI:
1+N+1 dengan mikrovia laser dan inti terkubur mekanis via."1" mewakili "penumpukan" atau laminasi berurutan di setiap sisi inti.
saya+N+i (i>=2) PCB mengandung 2 atau lebih “penumpukan” lapisan interkoneksi kepadatan tinggi.Microvias pada lapisan yang berbeda dapat terhuyung-huyung atau ditumpuk.Struktur mikrovia bertumpuk berisi tembaga biasanya terlihat dalam desain yang menantang.

Produk HSX mencakup 1~32L FR-4 PCB, IMS PCB, Papan HDI, papan PTFE frekuensi tinggi dan papan Rigid-flex dll. Ini menyediakan layanan produksi belokan cepat yang fleksibel (12 jam hingga 72 jam), serta volume kecil hingga volume besar Manufaktur PCB.Produk banyak digunakan di bidang teknologi tinggi seperti komunikasi, catu daya, jaringan komputer, produk digital, kontrol industri, sains dan pendidikan, perangkat medis, dan ruang angkasa.

FAQ:
Q1: Layanan apa yang bisa Anda berikan?
A: Pembuatan PCB, Perakitan PCB, pesanan Prototipe Cepat, dan sebagainya

Q2: Jika kita tidak memiliki file PCB/file Gerber, hanya memiliki sampel PCB, dapatkah Anda memproduksinya untuk saya?
A: Ya, kami dapat membantu Anda mengkloning PCB.Kirimkan saja sampel PCB kepada kami, kami dapat mengkloning desain PCB dan mengerjakannya.

Q3: Berapa lead time standar Anda untuk PCB?
A: Sampel/prototipe (kurang dari 3 meter persegi):
1-2 Lapisan: 3 hingga 5 hari kerja (24 jam tercepat untuk layanan giliran cepat)
4-8 Lapisan: 7~12 hari kerja (48 jam tercepat untuk layanan giliran cepat)
Produksi massal (kurang dari 200 meter persegi):
1-2 Lapisan: 7 hingga 12 hari kerja
4-8 Lapisan: 10 hingga 15 hari kerja

Q4: Apakah produk kami akan diuji sebelum pengiriman.
J: Ya.Kami dapat menyediakan Pengujian Sirkuit Fungsi jika Anda memberi kami metode pengujian.

Q5: Bagaimana cara mendapatkan kutipan cepat?
A: Harap berikan file gerber dan detail papan (termasuk lapisan, ketebalan papan, ketebalan tembaga, perawatan permukaan, topeng solder dan warna silkscreen, permintaan khusus jika ada, jumlah permintaan, dll)
Sampel:
Lapisan PCB: 2L/4L/6L/8L/10L/12L
Bahan PCB/Bahan dasar: FR4, TG170;FR, SHENGYI/FR4, IT180A;Rogers+FR4 TG170;FR4+PI
Ketebalan tembaga: 1/1oz selesai;2/2oz selesai;1/1/1/1oz selesai;2/2/2/2oz selesai;1oz alas bagian dalam dan 1oz bagian luar selesai;
Masker solder PCB / Masker solder Warna: Hijau untuk kedua sisi;Biru untuk kedua sisi;Hitam untuk kedua sisi;Putih untuk kedua sisi
Silkscreen PCB: Sisi ganda, Putih;T/A;Hitam untuk kedua sisi
Jumlah: 15 pcs, 5 hari kerja;1000 pcs, 14 hari kerja;
