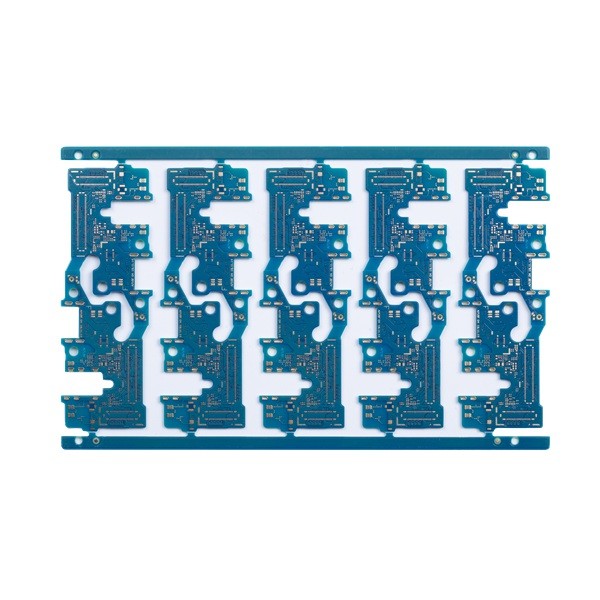

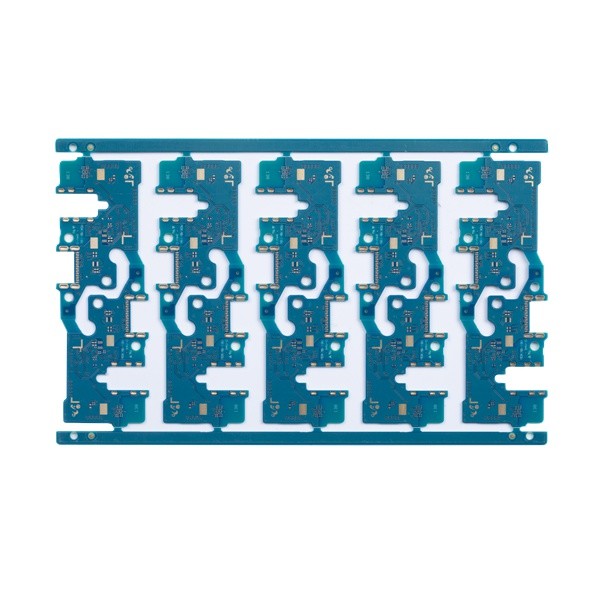

High Density Interconnect HDI PCB Board 0.8mm 4L Resin Diisi
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDetail produk
| Nama PCB | Papan HDI 4L 1+N+1 | Marterial | FR4 TG170 |
|---|---|---|---|
| Lapisan Papan | 4L | Ketebalan papan | 0.8mm |
| Ketebalan tembaga | 1/1/1/1 OZ selesai | Jalur/celah PCB min | 0,06/0,06mm |
| Topeng solder | Warna biru | Lubang pengeboran mekanis terkecil | 0.15mm |
| Permintaan special | kontrol impedansi / resin diisi dan dilapisi | Produk komunikasi aplikasi | produk digital |
| Cahaya Tinggi | 0.8mm 4L HDI PCB Board,4L HDI PCB Board,0.8mm high density interconnect |
||
Deskripsi Produk
High Density Interconnect HDI PCB Board 0.8mm 4L Resin Diisi
Papan PCB HDI Fabrikasi Papan PCB Interkoneksi Kepadatan Tinggi Teknologi HDI PCB Papan Sirkuit Cetak HDI
Papan HDI 4L 1+N+1
HDI PCB berarti papan sirkuit cetak interkoneksi kepadatan tinggi, mereka dicirikan oleh garis yang lebih halus, ruang yang lebih dekat, dan kabel yang lebih padat.
Karena kepadatan sirkuitnya yang lebih tinggi daripada papan sirkuit tradisional, desain PCB HDI dapat mencakup lubang tembus dan bantalan penangkap yang lebih kecil, serta kepadatan bantalan koneksi yang lebih tinggi.HDI PCB banyak digunakan untuk mengurangi berat dan dimensi keseluruhan produk, serta untuk meningkatkan kinerja listrik perangkat.
Penumpukan Papan HDI:
1+N+1dengan mikrovia laser dan inti terkubur mekanis via."1" mewakili "penumpukan" atau laminasi berurutan di setiap sisi inti.
saya+N+i(i>=2) PCB mengandung 2 atau lebih “penumpukan” lapisan interkoneksi kepadatan tinggi.Microvias pada lapisan yang berbeda dapat terhuyung-huyung atau ditumpuk.Struktur mikrovia bertumpuk berisi tembaga biasanya terlihat dalam desain yang menantang.
Produk HSX mencakup 1~32L FR-4 PCB, IMS PCB, Papan HDI, papan PTFE frekuensi tinggi dan papan Rigid-flex dll. Ini menyediakan layanan produksi belokan cepat yang fleksibel (12 jam hingga 72 jam), serta volume kecil hingga volume besar Manufaktur PCB.Produk banyak digunakan di bidang teknologi tinggi seperti komunikasi, catu daya, jaringan komputer, produk digital, kontrol industri, sains dan pendidikan, perangkat medis, dan ruang angkasa.
| Jumlah lapisan papan sirkuit: | 4L | Laminasi papan sirkuit: | FR4 TG170 |
| Lapisan Tembaga tebal: | 1/H/H/1OZ | Ketebalan papan: | 0.8MM |
| Ukuran lubang terkecil: | 0.15mm | Track/celah PCB terkecil: | 0,06/0,06mm |
| Warna topeng solder: | TAIYO Biru | Warna layar sutra: | Tidak ada |
| permukaan PCB selesai: | Emas Perendaman | Profil papan: | Perutean/V-CUT |
| Aplikasi Papan PCB: | produk digital | ||
| Meminta persyaratan khusus: | ruang dan celah garis kecil: 2.5/2.5mil/HDI vias terkubur dan vias buta, satu langkah menumpuk / mnt.melalui ukuran lubang 0.15mm/kontrol impedansi/resin diisi dan dilapisi; | ||
FAQ:
Q1: Apakah Anda pabrik atau perusahaan perdagangan?
A: Ya, kami adalah pabriknya, kami memiliki pembuatan PCB prototipe cepat yang independen & jalur produksi PCB volume besar.
Q2: Apa jenis format file PCB yang dapat Anda terima untuk produksi?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
Q3: Apakah file PCB kami akan diperiksa.
J: Ya.Data Anda akan diperiksa oleh Tim Engineer kami.Jika kami menemukan masalah teknis atau memiliki pertanyaan, kami akan menghubungi Anda dan menyelesaikan masalah bersama.
Q4: Apakah produk kami akan diuji sebelum pengiriman.
J: Ya.Kami dapat menyediakan Pengujian Sirkuit Fungsi jika Anda memberi kami metode pengujian.
Q5: Apakah Anda juga menyediakan layanan Perakitan PCB?
Untuk barang berat lebih dari 300kg, kami dapat mengirimkan papan PCB Anda dengan kapal atau udara untuk menghemat biaya pengiriman.Tentu saja, jika Anda memiliki pengirim sendiri, kami dapat menghubungi mereka untuk menangani kiriman Anda.
