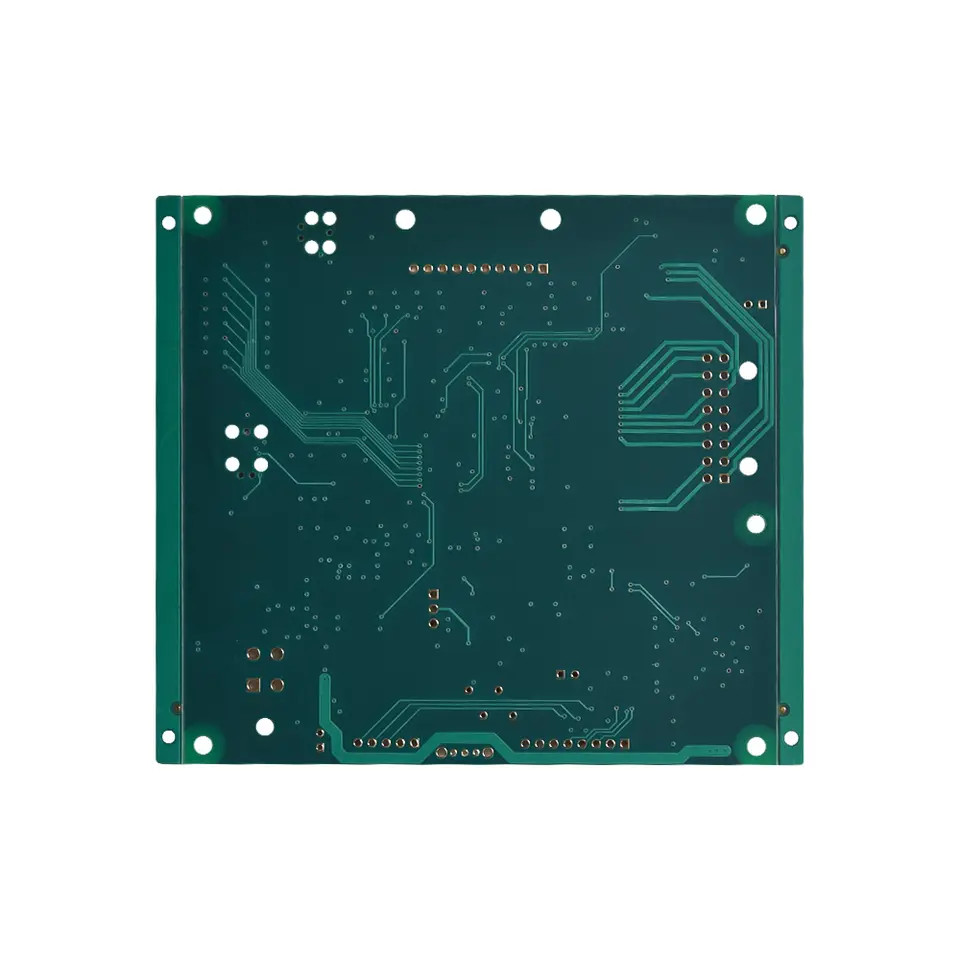

Papan Sirkuit PCB HDI 4 Lapisan Hijau 3oz 2.0mm Dicetak
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDetail produk
| Nama PCB | PCB Interkoneksi Kepadatan Tinggi | Marterial | FR-4, S1000-2M |
|---|---|---|---|
| Lapisan Papan | 4L | Ketebalan Papan | 2.0mm |
| Selesai Berat Tembaga Luar | 3oz | Topeng solder | topeng solder hijau |
| Ukuran Lubang Terkecil | 0,1 mm | Permintaan special | Lubang beri buta |
| Aplikasi | Produk mobil | ||
| Cahaya Tinggi | Papan Sirkuit PCB HDI Hijau,Papan Sirkuit PCB HDI 3oz,Papan Sirkuit PCB HDI Cetak 2.0mm |
||
Deskripsi Produk
4 Lapisan HDI Green PCB Board 3oz 2.0mm Papan Sirkuit Cetak
Papan Sirkuit Cetak Interkoneksi Kepadatan Tinggi
HDI PCB adalah singkatan dari papan sirkuit tercetak interkoneksi kepadatan tinggi, mereka dicirikan oleh garis yang lebih halus, ruang yang lebih dekat, dan kabel yang lebih padat.
Untuk papan HDI memiliki kepadatan sirkuit yang lebih tinggi daripada papan sirkuit tradisional, desainnya dapat mencakup lubang tembus dan bantalan tangkap yang lebih kecil, dan juga kepadatan bantalan koneksi yang lebih tinggi.Mereka banyak digunakan untuk mengurangi berat dan dimensi keseluruhan produk, serta untuk meningkatkan kinerja kelistrikan perangkat.
Produk HSX mencakup 1~32L FR-4 PCB, IMS PCB, Papan HDI, papan PTFE frekuensi tinggi dan papan Rigid-flex dll. Ini menyediakan layanan produksi putaran cepat yang fleksibel (12 jam hingga 72 jam), serta volume kecil hingga volume besar manufaktur PCB.
Produk banyak digunakan di bidang teknologi tinggi seperti komunikasi, catu daya, jaringan komputer, produk digital, kontrol industri, sains dan pendidikan, perangkat medis, dan ruang angkasa.HSX memiliki tim yang berpendidikan tinggi dan berpengalaman serta peralatan produksi yang canggih.
Ukuran panel kemampuan pabrik HSX adalah maksimal 740x500mm, namun bila ukuran panel lebih besar dari 600mm, perlu ditinjau terlebih dahulu.Dan ukuran panel minimum yang bisa kami capai adalah 5*5mm.
Ketebalan PCB yang dapat kami capai adalah dari 0,2 mm hingga 4,0 mm, ketika ketebalan papan lebih rendah dari 0,2 mm, atau lebih tinggi dari 4 mm, papan perlu dievaluasi terlebih dahulu.(PS. Ketika ketebalan papan sama dengan atau kurang dari 0,6mm, itu tidak akan berlaku untuk permukaan HASL yang telah selesai)
Ketebalan tembaga dasar lapisan dalam dan luar paling kecil 0,3/0,5oz, dan maks 3oz.
0,15mm adalah kemampuan ukuran lubang minumun pabrik, bila ukuran lubang lebih kecil dari 0,15mm, papan perlu ditinjau terlebih dahulu.
Warna penahan solder mengandung hijau, hijau matt, biru, biru matt, hitam, hitam matt, kuning, merah, putih, dan sesuai spesifikasi pelanggan.
Warna berkaki berisi putih, hitam dan sesuai spesifikasi pelanggan.
| Lapisan PCB | 4 Lapisan | bahan PCB | FR-4, S1000-2M |
| Ketebalan tembaga |
3oz tembaga jadi |
ketebalan PCB | 2.0MM |
| Min.ukuran lubang | 0,1 mm | Jalur/celah Min.PCB: | 3 juta |
| Masker solder PCB | Hijau | layar sutra PCB | Putih |
| Permukaan PCB selesai | Perendaman Emas 2u | garis besar PCB | V-CUT/Rute |
| Persyaratan khusus: | min.melalui lubang ukuran 0.15mm | ||
| Aplikasi | Produk mobil | ||
FAQ:
Q1: Apakah Anda pabrik atau perusahaan perdagangan?
A: Ya, kami adalah pabrik, kami memiliki pembuatan PCB prototipe cepat independen & jalur produksi PCB volume besar.
Q2: Apa jenis format file PCB yang dapat Anda terima untuk produksi?
J: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
Q3: Apakah file PCB saya aman ketika saya mengirimkannya kepada Anda untuk pembuatan?
A: Kami menghormati hak cipta pelanggan dan tidak akan pernah memproduksi PCB untuk orang lain dengan file Anda kecuali kami mendapat izin tertulis dari pihak Anda, atau kami akan membagikan file ini dengan pihak ke-3 lainnya.Dan kami dapat menandatangani NDA dengan klien jika perlu.
Q4: Jika kami tidak memiliki file PCB/file Gerber, hanya memiliki sampel PCB, dapatkah Anda memproduksinya untuk saya?
A: Ya, kami dapat membantu Anda mengkloning PCB.Kirimkan saja sampel PCB kepada kami, kami dapat mengkloning desain PCB dan menyelesaikannya.
Q5: Apa lead time standar Anda untuk PCB?
A: Sampel/prototipe (kurang dari 3sqm):
1-2 Lapisan: 3 hingga 5 hari kerja (24 jam tercepat untuk layanan pergantian cepat)
4-8 Lapisan: 7~12 hari kerja (48 jam tercepat untuk layanan pergantian cepat)
Produksi massal (kurang dari 200sqm):
1-2 Lapisan: 7 hingga 12 hari kerja
4-8 Lapisan: 10 hingga 15 hari kerja
Q6: Bagaimana Anda biasanya mengirimkan PCB?
A: Biasanya untuk paket kecil, kami akan mengirimkan papan melalui DHL,UPS,FedEx door to door service, kami dapat menggunakan akun pengiriman Anda untuk melakukan pengumpulan atau menggunakan akun kami untuk mengirim dalam jangka waktu pengiriman DDU (import duty unpaid).
Untuk barang berat lebih dari 300kg, kami dapat mengirimkan papan PCB Anda dengan kapal atau udara untuk menghemat biaya pengiriman.Tentu saja, jika Anda memiliki pengirim sendiri, kami dapat menghubungi mereka untuk menangani kiriman Anda.
Q7: Berapa jumlah pesanan minimum Anda?
A: Tidak Ada MOQ. Kuantitas hanya akan mempengaruhi harga.Silahkan hubungi kami untuk RFQ.
Q8: Bisakah Anda menyediakan layanan Majelis PCB dan sumber komponen?
A: Ya, kami juga dapat menyediakan sumber komponen dan layanan Perakitan PCB serta pembuatan kotak jika diminta.
Q9.Bagaimana cara mendapatkan kutipan cepat?
Harap berikan file gerber dan detail papan (termasuk lapisan, ketebalan papan, ketebalan tembaga, perawatan permukaan, topeng solder dan warna layar sutra, permintaan khusus jika ada, jumlah permintaan, dll.)
Sampel:
| Jenis PCB | PCB multilapis 4L |
| Permukaan selesai | LF-HASL |
| Bahan dasar | FR4, TG170 |
| Ketebalan tembaga | Basis dalam 1oz, tembaga jadi 1oz |
| Masker solder PCB | Hijau untuk kedua sisi |
| layar sutra PCB | Putih untuk kedua sisi |
| Persyaratan khusus | Resin terpasang lubang/pinggiran pelapisan, ketebalan jari emas 30u" |
